Solicite un presupuesto

La polea guía se usa por lo general en la instalación de máquinas de embobinado y maquinaria textil para cambiar la dirección de cables por cables esmaltados, hilo de seda y otros tipos de cables.
Ofrecemos 3 tipos de opciones de acuerdo al material usado para fabricar la polea guía: polea con rodamiento de cerámica, polea con rodamiento de metal y polea con rodamiento combinado.

Polea con rodamiento de cerámica
La polea guía está fabricado de AL203 con una pureza de 99%, una dureza de HRC88º y densidad de 3.85g/cm2. La superficie es pulida finamente para que la aspereza sea más baja de Ra 0.2.
El medio de la polea guía está equipado con un soporte adecuado para asegurar la estabilidad del embobinado y el uso de vida.

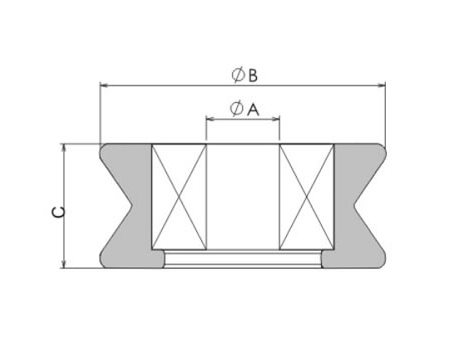

Especificaciones A B C
11-2-4 2 11 4
11-3-4 3 11 4
15-3-4 3 15 4

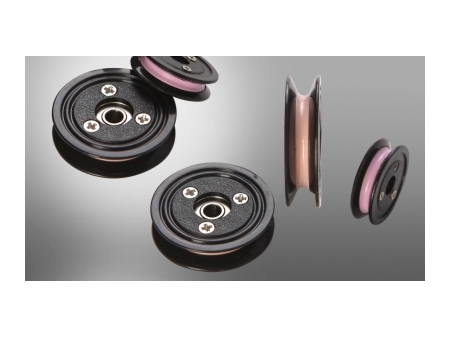

Polea con rodamiento combinado
El medio de la polea con rodamiento combinado es lo mismo que la polea guía, pero es equipado con plástico POM en ambos lados para poder evitar la desviación del alambre durante el proceso de embobinado.

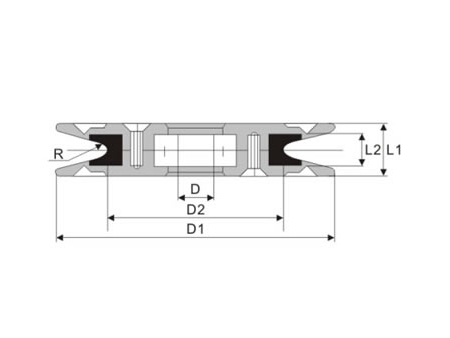

Especificaciones D1 D2 D L1 L2 R Peso (g)
QH001-B03 20 15 3 6 3 1 2.4
QH002-B03 29 20 3 6.5 4 1 7
QH002-B04 29 20 4 6.5 4 1 7
QH002-B05 29 20 5 6.5 4 1 7
QH005-C04 45 30 4 10 6 2 18
QH005-B05 45 30 5 10 6 2 20
QH005-B06 45 30 6 10 6 2 20
QH005-B07 45 30 7 10 6 2 20
QH005-B08 45 30 8 10 6 2 20
QH1006-C08 60 40 8 13 6 2 40
QH1008-B10 80 50 10 15 9 3 95

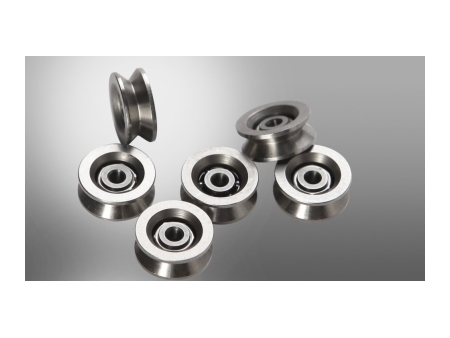

Polea con rodamiento de metal
La estructura básica y el soporte del medio de la polea con rodamiento de metal es la misma que el de cerámica, sin embargo la ranura del alambre guía está hecho de acero inoxidable que tiene tratamiento al calor y pulido finamente para asegurar una superficie lisa que no dañe el cable esmaltado durante el paso del alambre.

Especificaciones A B C
10-2-4 2 10 4
13-4-6 4 13 6
