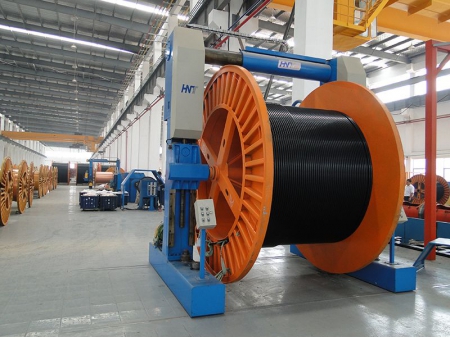

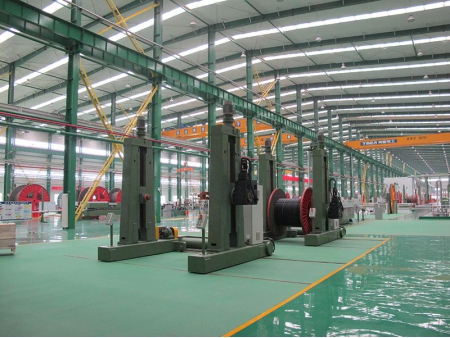

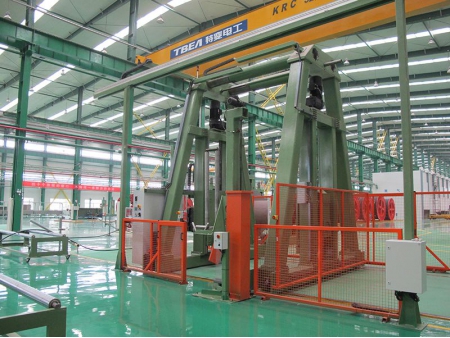

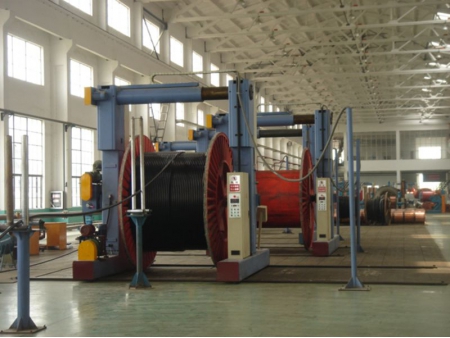

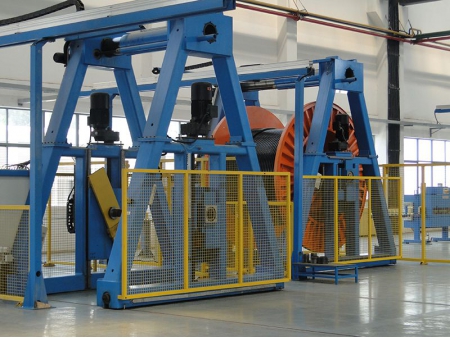

Equipo de Enrollado y Desenrollado, Tipo Pórtico

Solicite un presupuesto

Nosotros: http://wirecable-solution.com.ar/4-2-2-gantry-type-pay-off-take-up.html

S&A ofrece innovadoras máquinas de desenrollado y enrollado tipo pórtico, diseñadas para llevar a cabo operaciones de desenrollado y recojo de alambre en diferentes niveles de tensión y en distintos procesos de fabricación de cables. Esta máquina de tipo pórtico es muy versátil y es ideal para aplicaciones en extrusión, trenzado de cables, armado, rebobinado entre otras.

Características

Control de velocidad o tensión: Nuestra máquina tipo pórtico brinda la opción de elegir entre la modalidad de control de velocidad y control de tensión para adaptarse a requerimientos específicos.

Tensión ajustable: El rango de control de tensión puede ajustarse de 100N a 3500N.

Compatibilidad con diferentes tipos de alambre: Las máquinas de desenrollado y enrollado son capaces de trabajar con alambres de diferentes diámetros, lo que proporciona versatilidad para usarlo con diferentes tipos de cable.

Cambio de dirección automático y manual: Las máquinas de corte y recogida permiten cambiar la dirección automática y manual.

Fuerza de sujección regulable: La fuerza de sujeción para asegurar el carrete de cable se puede ajustar de manera muy fácil para asegurar un agarre y estabilidad adecuada.

Control fácil de usar: Las máquinas desenrolladoras y enrolladoras están equipadas con armarios de control eléctrico, cajas de operación, y paneles de control principal, con un solo control o mandos de control conjunto para una fácil operación.

Tipo extractor TU/PO (desenrollador) & Travesaño de pie

Especificaciones

Modelo	TU16	TU20	TU25	TU32	TU36
Diámetro del carrete	850/1600	1000/2000	1250/2500	1600/3200	2000/3600
Diámetro máx. de la brida (mm)	1600	2000	2500	3200	3600
Diámetro min. de la brida (mm)	850	1000	1250	1600	2000
Ancho mín. total (mm)	600	600	900	1180	1500
Ancho máx. total (mm)	1180	1500	1900	2120	2300
Diámetro min. del tambor (mm)	400	500	500	800	2500
Taladro (mm)	80	80(100)	80(100-125)	80(100-125)	200
Diámetro mín. del alambre(mm)	4	5	7	8	20
Diámetro máx. del alambre (mm)	40	50	70	120	140
Velocidad máx. de rotación(RPM)	7/17/37	7/17/37	7/17/37	7/17/37	6/12/22
Margen de desplazamiento (mm)	5-50	6-60	8-90	9-120	20-140
Peso máx. del carrete(kg)	6000	8000	12000	15000	20000

Máquina recogedora/desenrolladora móvil tipo " A" TUA/POA

Especificaciones

Modelo	TUA25	TUA32	TUA36	TUA42	TUA50
Diámetro del carrete	1250/2500	1600/3200	2000/3600	2500/4200	2500/5000
Diámetro máx. de la brida mm	2500	3200	3600	4200	5000
Diámetro mín. de la brida mm	1250	1600	2000	2500	2500
Ancho mín. total (mm)	900	1180	1500	1900	1900
Ancho máx. total (mm)	1900	2120	2300	2400	2500
Diámetro min. del tambor (mm)	500	800	2500	2800	3000
Taladro (mm)	80(100-125)	80(100-125)	200	200	200
Diámetro mín. del alambre(mm)	7	8	20	30	40
Diámetro máx. del alambre(mm)	70	120	140	160	180
Velocidad máx. de rotación(RPM)	7/17/37	7/17/37	6/12/22	6/12/22	6/12/22
Margen de desplazamiento(mm)	8-90	9-120	20-140	30-160	40-180
Peso máx. del carrete (kg)	12000	18000	25000	30000	40000

Máquina recogedora/desenrolladora móvil tipo " L" TUB/POB

Especificaciones

Modelo	TUB25	TUB32	TUB36	TUB42	TUB45	TU50
Diámetro del carrete	1250/2500	1600/3200	1800/3600	2000/4200	2000/4500	2500/5000
Diámetro máx. de la brida (mm)	2500	3200	3600	4200	4500	5000
Diámetro mín. de la brida (mm)	1250	1600	1800	2000	2000	2500
Ancho mín. total (mm)	900	1180	1400	1900	1900	1900
Ancho máx. total (mm)	1900	2120	2300	2400	2400	2500
Diámetro min. del tambor (mm)	500	800	2500	2800	2800	3000
Taladro (mm)	80(100-125)	80(100-125)	200	200	200	200
Diámetro mín. del alambre(mm)	7	8	20	30	30	40
Diámetro máx. del alambre (mm)	70	120	140	160	160	180
Velocidad máx. de rotación(RPM)	7/17/37	7/17/37	6/12/22	6/12/22	6/12/22	6/12/22
Rango de desplazamiento (mm)	8-90	9-120	20-140	30-160	30-160	40-180
Peso máx. del carrete (kg)	12000	18000	25000	30000	35000	40000
