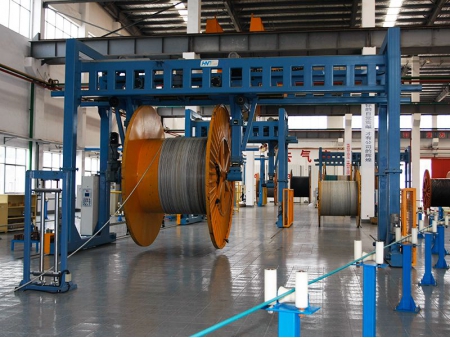

Unidad de Enrollado y Desenrollado, Tipo Pórtico Colgante
Solicite un presupuesto
S&A presenta su innovador sistema deenrollado y desenrollado tipo pórtico colgante, brinda soluciones muy eficientes y versátiles para los procesos de manipulación en la industria del cable y el alambre. Ha sido diseñado específicamente para emplearse en diferentes etapas de producción de cables, como extrusión, trenzado, armado y rebobinado, este sistema de enrollado y desenrollado tiene un enfoque integral que optimiza la eficacia en cada fase.
Características
- Seleccione entre las diferentes modalidades de control de velocidad o tensión de acuerdo a sus requerimientos.
- Ajuste fácilmente el rango de tensión de 100N a 3500N para garantizar un correcto manejo de los distintos tipos de cable.
- Nuestras máquinas de desenrollado y enrollado están diseñadas para manejar una gran variedad de diámetros de cable, lo que proporciona flexibilidad en sus procesos de producción.
- Experimente el cambio de dirección facilmente y ajuste la fuerza de sujeción de acuerdo a sus requerimientos de recojo eficaces.
- Las máquinas están equipadas con un panel de control eléctrico, un panel de control y una interfaz de pantalla táctil para facilitar su manejo y control.
Especificaciones de la máquina enrolladora/desenrolladora con suspensión HT(HP)
| Modelo | HT25 | HT32 | HT36 | HT42 |
| Diámetro del carrete | 1250/2500 | 1600/3200 | 2000/3600 | 2500/4200 |
| Diámetro máx. de la brida (mm) | 2500 | 3200 | 3600 | 4200 |
| Diámetro min. de la brida (mm) | 1250 | 1600 | 2000 | 2500 |
| Ancho mín. total (mm) | 900 | 1180 | 1500 | 1900 |
| Ancho máx. total (mm) | 1900 | 2120 | 2300 | 2400 |
| Diámetro min. del tambor (mm) | 500 | 800 | 2500 | 2800 |
| Taladro (mm) | 80 (100-125) | 80(100-125) | 200 | 200 |
| Diámetro mín. del alambre (mm) | 7 | 8 | 20 | 30 |
| Diámetro máx. del alambre(mm) | 70 | 120 | 140 | 160 |
| Velocidad máx. de rotación (RPM) | 7/17/37 | 7/17/37 | 6/12/22 | 6/12/22 |
| Rango de desplazamiento (mm) | 8-90 | 9-120 | 20-140 | 30-160 |
| Peso máx. del carrete (kg) | 12000 | 18000 | 25000 | 30000 |
Especificaciones de la máquina enrolladora/desenrolladora tipo suspensión TSXY
| Modelo | TSXY800 | TSXY81250 | TSXY1600 | TSXY2000 |
| Diámetro del carrete | 500/800 | 630/1250 | 800/1600 | 1000/2000 |
| Diámetro máx. de la brida (mm) | 800 | 1250 | 1600 | 2000 |
| Diámetro mín. de la brida (mm) | 500 | 630 | 800 | 1000 |
| Ancho mín. total(mm) | 375 | 475 | 600 | 750 |
| Ancho máx. total (mm) | 600 | 950 | 1180 | 1500 |
| Diámetro mín. del barril (mm) | 355 | 450 | 500 | 560 |
| Taladro (mm) | 80(100-125) | 80(100-125) | 80(100-125) | 80(100-125) |
| Diámetro mín. del alambre (mm) | 1000 | 1200 | 2000 | 2500 |
| Diámetro máx. del alambre (mm) | 3 | 5 | 8 | 10 |
| Velocidad máx. de rotación(RPM) | 40 | 50 | 60 | 80 |
| Rango de desplazamiento(mm) | 50 | 50 | 50 | 50 |
| Peso máx. del carrete (kg) | 3-40 | 5-50 | 8-60 | 10-80 |
