Anclaje acuñado
Solicite un presupuesto
Sitio web: http://mkt-ar.com/4-2-8-wedge-anchor.html
Anclajes mecánicos
Anclajes de expansión para hormigón y mampostería

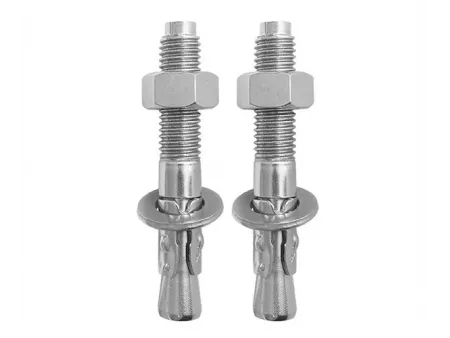

El anclaje acuñado es un sujetador mecánico versátil diseñado para anclajes en hormigón (≥C20) y piedra dura natural. Fabricado con acero de aleación de grado 5.8/8.8, acero inoxidable A2/A4 (grados 50/70/80) o aleación de titanio TA2, ofrece una combinación de alta capacidad de tracción, facilidad de instalación y una expansión duradera.
Aplicaciones
- Adecuado para zonas de tensión o hormigón fisurado (≥C20) y sustratos de piedra natural.
- Anclaje de equipos, acero para canales, rieles y soportes.
- Fijación bajo impacto o cargas dinámicas.
- Conexiones estructurales para vigas y columnas.
- Fijación de muros exteriores, tuberías y uso general.
- Ideal para aplicaciones estructurales de carga media y ligera.
Datos técnicos
| Tamaño de la varilla de anclaje | Profundidad del agujero (mm) | Longitud del anclaje (mm) | Carga de tensión (kN) | Carga cortante (kN) | |||
| Hormigón agrietado | Hormigón no agrietado | Hormigón agrietado/no agrietado | |||||
| 5.8/8.8/304 | 5.8/8.8/304 | 5.8 | 8.8 | 304 | |||
| M6 | 42-52 | 50-65 | 2 | 2.8 | 3.1 | 4.9 | 1.6 |
| M8 | 44-54 | 75-95 | 2.2 | 3.1 | 4 | 6.4 | 2.1 |
| 44-84 | 95-115 | 3.7 | 5.3 | 4 | 6.4 | 2.1 | |
| M10 | 55-65 | 90-130 | 3.3 | 4.6 | 6.4 | 10.2 | 6.1 |
| M12 | 72-82 | 115-145 | 5.4 | 7.6 | 9.3 | 14.8 | 8.9 |
| 87-122 | 185-255 | 10 | 14 | 17.3 | 14.8 | 8.9 | |
| M16 | 85-100 | 140-165 | 7.8 | 10.9 | 17.3 | 27.6 | 9.1 |
| 85-140 | 215-295 | 11.6 | 16.3 | 17.3 | 27.6 | 9.1 | |
| M20 | 98 | 98 | 8.8 | 12.3 | 26.9 | 43.1 | 14.1 |
| 98-123 | 98-123 | 11.2 | 15.7 | 26.9 | 43.1 | 14.1 | |
| M24 | 100-130 | 100-130 | 12.1 | 17 | 38.8 | 62.1 | 20.4 |
Caracterísiticas
- Varilla roscada forjada en frío y clip de expansión laminado en frío para una calidad constante.
- El tratamiento especial de la superficie garantiza una expansión suave y fiable.
- Diseñado para distancias de borde estrechas y requisitos de espaciado reducidos.
- El indicador de profundidad de empotramiento permite la inspección visual.
- La varilla roscada se puede ajustar durante la instalación sin riesgo de rotura.
- El manguito de expansión en forma de cuña proporciona un anclaje seguro posterior a la instalación.
- Disponible en múltiples profundidades de empotramiento para optimizar el rendimiento de carga.
- Admite tanto fijación pasante como instalación preposicionada
- La expansión se logra con una rotación mínima de la tuerca, lo que garantiza un anclaje efectivo en las zonas de tensión.
