Solicite un presupuesto

Los bulones de anclaje autoperforantes son una solución básica para el atornillado en caso de rocas frágiles y entornos inestables, como la zona de fractura y la deformación de la corteza. A diferencia de los bulones de anclaje tradicionales, son muy útiles cuando se produce el hundimiento de la perforación o se requieren bulones de anclaje de mayor longitud.

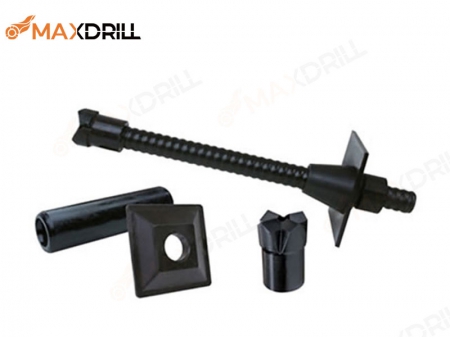

Los bulones de anclaje autoperforantes de Maxdrill ofrecen funciones de perforación, inyección y anclaje en un solo dispositivo, lo que les permite tener una variedad de aplicaciones en la perforación de túneles, anclaje radial y micropilotes. Son muy versátiles y con buena capacidad de extensión, estos bulones se pueden utilizar en la construcción de ferrocarriles, túneles, obras hidráulicas, estabilización de taludes, presas, estribos, riberas, cimientos de edificios de gran altura y mejora de suelos. Estos bulones son ideales para enfrentar situaciones de hundimiento, colapso de agujero, fisuras, deslizamientos de tierra y otros desastres geológicos mientras se operan fácilmente en espacios reducidos.

Especificaciones
  • Tamaño de la barra: R25, R32, R38, R51, T76
  • Carga de rotura: 200-1,900KN
  • Carga de fluencia: 150-1,500KN.
  • Longitud: se personaliza de acuerdo a sus requerimientos
  • Capacidad de producción: 400mt/mes

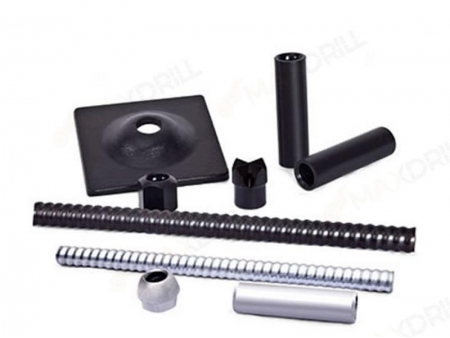

  • Accessorios: brocas de protección, tuercas, acoplamientos, tapón de cierre, placas.
Tipo R
Tamaño de barra R25N R32L R32N R32S R32SS R38N R52L R51N
Diámetro externo(mm) 25 32 32 32 32 38 51 51
Diámetro interno(mm) 13 21 20 18 15 24 35 33
Sección transversal de la barra(mm²) 240.00 310.00 350.00 430.00 480.00 590.00 740.00 940.00
Carga máxima(kN)≥ 200.00 250.00 280.00 360.00 405.00 500.00 550.00 800.00
Carga límite(kN)≥ 150.00 190.00 230.00 280.00 300.00 400.00 450.00 630.00
Resistencia máxima(N/mm²)≥ 830.00 800.00 800.00 830.00 840.00 840.00 740.00 850.00
Límite elástico(N/mm²)≥ 620.00 610.00 650.00 650.00 620.00 670.00 600.00 670.00
Elongación A5(%)≥ ≥6.00
Módulo E(GPa) 178.00 180.00 185.00 205.00 180.00 202.00 182.00 185.00
Peso nominal(kg/m) 1.90 2.40 2.70 3.40 3.80 4.70 5.90 7.40
Rosca(izquierda) MAXDRILL Norma interna y en base al ISO 10208 y 1720, etc.
Calidad del acero ASTM A519-035140/EN 10083-141Cr4
Dureza(HB) 230-300
Envío(m) 1M,2M,3M,4m.Otras longitudes, bajo pedido de cada cliente.
Tipo T
Tamaño de la barra T30N T40L T40N T52N T60N T76L T76N T76S T103N T103S
Diámetro externo(mm) 30 40 40 52 60 76 76 76 103 103
Diámetro interno(mm) 13 24 20 30 38 54 49 44 80 57
Sección transversal de la barra(mm²) 400.00 660.00 770.00 1,150.00 1,300.00 1,650.00 2,080.00 2,460.00 2,950.00 4,800.00
Carga máxima(kN) 320.00 540.00 660.00 929.00 1,000.00 1,200.00 1,600.00 1,900.00 2,300.00 3,700.00
Carga límite(kN) 260.00 425.00 525.00 730.00 800.00 1,000.00 1,200.00 1,500.00 1,800.00 2,670.00
Resistencia máxima(N/mm²) 800.00 810.00 850.00 800.00 760.00 720.00 760.00 770.00 770.00 770.00
Límite elástico(N/mm²) 650.00 640.00 680.00 630.00 610.00 600.00 570.00 600.00 610.00 550.00
Elongación A5(%) ≥6.00
Módulo E (GPa) 195.00 196.00 198.00 190.00 192.00 188.00 208.00 190.00 190.00 190.00
Peso nominal (kg/m) 3.10 5.20 6.00 9.00 10.20 12.90 16.30 19.30 23.00 37.50
Rosca(izquierda) Normas internas de MAXDRILL y basados en las norma ISO 10208, 1720 etc
Calidad del acero ASTM A519-035140/EN 10083-141Cr4
Dureza(HB) 240-310
Envío(m) 1M,2M,3M,4M.Otras longitudes, bajo pedido de cada cliente.
