Evaporadores de Carcasa y Tubo
Solicite un presupuesto
Para lograr un rendimiento seguro y eficiente, el intercambiador de calor utiliza un tubo estándar resistente y reforzado de doble cara con un grosor de 1,1 mm. Este tubo tiene la capacidad de condensar el refrigerante que llega a alta presión y a alta temperatura dentro del sistema de refrigeración, transformándolo a estado líquido. Gracias a esto, el condensador puede funcionar sin interrupciones. Además, ya que el condensador es el único dispositivo que puede estar en Contáctenos con sustancias corrosivas de la atmósfera en la línea de producción, es muy importante seleccionar adecuadamente el material y el grosor de los tubos del intercambiador de calor, teniendo en cuenta las particularidades y condiciones de uso. todos estos aspectos a considerar ayudan a extender la vida útil de la unidad.
Solicite una cotización
Especificaciones

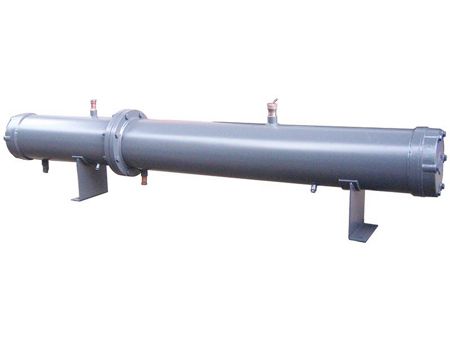

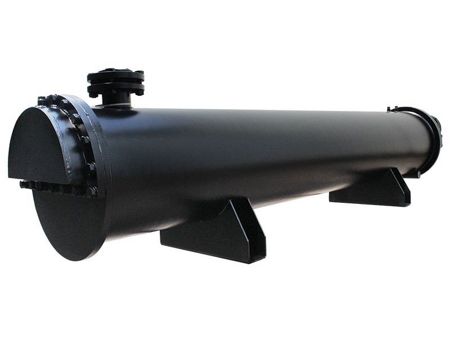

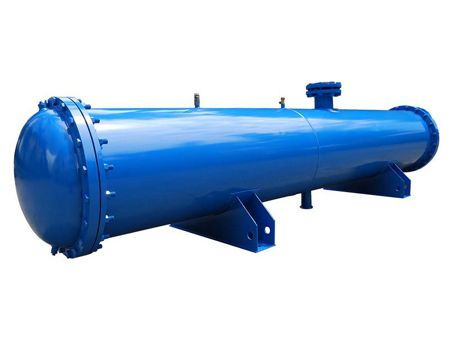

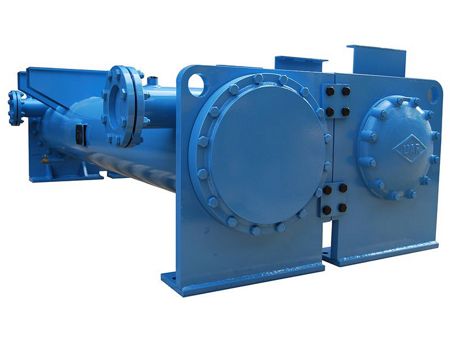

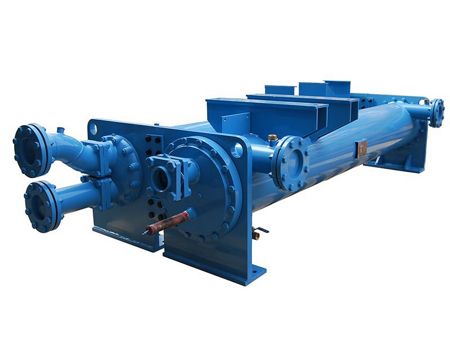

Condensador de carcasa y tubos, tipo estándar
| Modelo | Capacidad nominal de intercambio térmico kW | Entrada/salida de agua (pulg.) | Entrada de refrigerante (pulg.) | Salida de refrigerante (pulg.) | Largo A mm | Ancho B mm | Alto C mm | Peso kg | |
| R22/R134A | R407C | ||||||||
| 21 | 19 | 1-1/2" | 7/8" | 5/8" | 857 | 234 | 191 | 35 | |
| 35 | 31 | 1-1/2" | 7/8" | 5/8" | 857 | 234 | 191 | 36 | |
| 43 | 39 | 2" | 7/8" | 5/8" | 1158 | 242 | 219 | 54 | |
| 64 | 58 | 2" | 1-1/8" | 7/8" | 1313 | 250 | 219 | 62 | |
| 86 | 77 | 2-1/2" | 1-5/8" | 1-1/8" | 1619 | 261 | 400 | 90 | |
| 107 | 97 | 2-1/2" | 1-5/8" | 1-1/8" | 1619 | 261 | 400 | 95 | |
| 129 | 116 | 2-1/2" | 1-5/8" | 1-1/8" | 1869 | 280 | 400 | 123 | |
| 150 | 135 | 2-1/2" | 1-5/8" | 1-1/8" | 1869 | 280 | 400 | 128 | |
| 172 | 154 | 2-1/2" | 1-5/8" | 1-1/8" | 1869 | 280 | 400 | 133 | |
| 193 | 174 | 3" | 1-5/8" | 1-1/8" | 1881 | 458 | 420 | 182 | |
| 215 | 193 | 3" | 1-5/8" | 1-1/8" | 1881 | 458 | 420 | 223 | |
| 236 | 212 | 3" | 2-1/8" | 1-3/8" | 2535 | 470 | 420 | 226 | |
| 257 | 232 | 3" | 2-1/8" | 1-3/8" | 2535 | 470 | 420 | 232 | |
| 279 | 251 | 3" | 2-1/8" | 1-3/8" | 2535 | 470 | 420 | 236 | |
| 300 | 270 | 3" | 2-1/8" | 1-3/8" | 2535 | 470 | 420 | 241 | |
| 322 | 290 | 3" | 2-1/8" | 1-3/8" | 2535 | 470 | 420 | 250 | |
| 343 | 309 | 3" | 2-1/8" | 1-3/8" | 2535 | 470 | 420 | 255 | |
| 365 | 328 | 4" | 2-5/8" | 1-3/8" | 2623 | 507 | 257 | 280 | |
| 386 | 348 | 4" | 2-5/8" | 1-3/8" | 2623 | 507 | 257 | 291 | |
| 334 | 301 | 4" | 2-5/8" | 1-3/8" | 2623 | 507 | 257 | 297 | |
| 429 | 386 | 4" | 2-5/8" | 1-3/8" | 2623 | 507 | 257 | 300 | |
| 451 | 405 | 4" | 2-5/8" | 1-3/8" | 2623 | 507 | 257 | 305 | |
| 472 | 425 | 4" | 2-5/8" | 1-3/8" | 2623 | 507 | 257 | 315 | |
| 493 | 444 | 5" | 3" | 1-3/8" | 2635 | 375 | 577 | 357 | |
| 515 | 463 | 5" | 3" | 1-3/8" | 2635 | 375 | 577 | 362 | |
| 536 | 483 | 5" | 3" | 1-3/8" | 2635 | 375 | 577 | 366 | |
| 558 | 502 | 5" | 3" | 1-3/8" | 2635 | 375 | 577 | 374 | |
| 579 | 521 | 5" | 3" | 1-3/8" | 2635 | 375 | 577 | 378 | |
| 601 | 541 | 5" | 3" | 1-3/8" | 2635 | 375 | 577 | 382 | |
| 622 | 560 | 5" | 3" | 1-3/8" | 2635 | 375 | 577 | 387 | |
| 644 | 579 | 5" | 3" | 1-3/8" | 2635 | 375 | 577 | 390 | |
| 665 | 599 | 5" | 3" | 1-5/8" | 2640 | 425 | 604 | 463 | |
| 687 | 618 | 5" | 3" | 1-5/8" | 2640 | 425 | 604 | 468 | |
| 708 | 637 | 5" | 3" | 1-5/8" | 2640 | 425 | 604 | 472 | |
| 729 | 656 | 5" | 3" | 1-5/8" | 2640 | 425 | 604 | 477 | |
| 751 | 676 | 5" | 3" | 1-5/8" | 2640 | 425 | 604 | 482 | |
| 772 | 695 | 5" | 3" | 1-5/8" | 2640 | 425 | 604 | 485 | |
| 794 | 714 | 5" | 4" | 1-5/8" | 3240 | 425 | 604 | 493 | |
Notas:
- 1. Parámetros nominales de intercambio térmico: temperatura de evaporación Te=40 ℃, temperatura del agua de entrada Ti=30 ℃, temperatura del agua de salida To=35 ℃, temperatura de sobrecalentamiento 5 ℃.
- 2. Parámetros de las condiciones de trabajo de la fuente de agua: temperatura de evaporación Te=35 ℃, temperatura del agua de entrada Ti=18 ℃, temperatura del agua de salida To=29 ℃, temperatura de sobrecalentamiento 5 ℃. Intercambio de calor Q (fuente de agua) = 1,18Q (nominal).
- 3. Presión máxima de trabajo admisible del lado del refrigerante: 4,5 MPa, presión de funcionamiento: 3,8 MPa; presión máxima de trabajo admisible del lado del agua: 2,0 MPa.
- 4. Pérdida de presión del agua < 100 KPa.
Opcional
Tubo intercambiador de calor
- Tubo de cobre estándar
Ideal para agua potable, agua no tóxica y neutra, y soluciones de alcohol neutro. - Tubo de níquel-cobre
También se le conoce como níquel cuproníquel, el tubo de níquel-cobre es ideal para utilizarlo con agua de mar, agua de río, solución de cloruro cálcico, solución de etilenglicol y otras soluciones de pH casi neutro sin contaminación por sulfuros. - Tubo de latón de aluminio
Se le conoce también como latón naval, el tubo de latón de aluminio puede utilizarse con agua de río, soluciones de cloruro cálcico, soluciones de etilenglicol y en agua de mar sin contaminación por sulfuros.
- Tubo de acero inoxidable 304/316L
es perfecto para utilizarlo en medios corrosivos que contengan sales, ácidos inorgánicos, ácidos orgánicos, álcalis u otras sustancias nocivas. No puede utilizarse con soluciones cuyos compuestos sean clorados. - Tubo de titanio
El tubo de titanio tiene es muy resistente a la corrosión en soluciones ácidas, alcalinas y salinas neutras; superando la resistencia a la corrosión del acero inoxidable, así como de otros metales no férreos.
