Válvula de retención oscilante con brida de extremo UL FM

Válvula de retención oscilante con brida de extremo UL FM
Válvula de retención oscilante con brida de extremo UL FM
Solicite un presupuesto

Terminales de conexión: clase ASME B16.1 125
Presión de trabajo: 200PSI, 250PSI, 300PSI se encuentran disponibles sobre pedido
Rango de temperatura: 0 - 80 grados
Revestimeinto epoxi unido por fusión de acuerdo a ANSI/AWWA C550
FM Aprobado y UL/ULC catalogado.

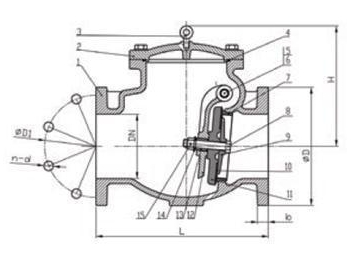

Dimensiones (mm)
DN Dimensión (mm)
Pulgadas mm L D D1 b n-¢d H
2 50 203 152 120.5 16 4-19.1 133
2.5 65 254 178 139.5 17.5 4-19.1 150
3 80 278 191 152.5 19 4-19.1 243
4 100 330 229 190.5 24 8-19.1 284
6 150 406 279 241.5 25.5 8-22.2 290
8 200 495 343 298.5 28.5 8-22.2 330
10 250 622 406 362 30.5 12-25.4 350
12 300 660 483 432 32 12-25.4 376
Parte Especificación
1.Cuerpo ASTM A536,65-45-12
2.Bonete ASTM A536,65-45-12
3.Cáncamo Acero al carbono enchapado en zinc
4.Junta tórica NBR / EPDM
5.Perno del pivote AISI 304
6.Casquillo de la bisagra Metal ASTM B16 C36000/Hpb63-3
7.Anillo de asiento Bronce or SS 304
8.Perno del asiento de disco AISI 304
9.Arandea de retención Bronze ASTM B62 C83600/ZQSn5-5-5
10.Anillo de asiento de disco EPDM / SS304
11.Disco ASTM A536,65
12.Brazo ASTM A536,65
13.Casquillo del tapón Brass ASTM B16 C36000/Hpb63-3
14.Junta tórica NBR / EPDM
15.Tuerca SS 304 / SS316
