Los contadores eléctricos trifásicos multifunción utilizan un chip de moderna tecnología digital y un chip de medición de energía de alta precisión. Este contador trifásico realiza mediciones en los sistema trifásicos más comunes como los sistemas de corriente trifásica, corriente activa, potencia aparente, línea de frecuencia, desequilibrio de voltaje, armónicos de tensión, secuencia homopolar, entre otros.

Los contadores eléctricos trifásicos multifunción de Basic Controls han sido equipados con una interfaz de comunicación digital RS85 así como una salida de pulso de energía eléctrica. Debido a la alta capacidad de trabajo y su alto costo de rendimiento, este sistema puede reemplazar sin problema alguno varios tipos de medidores y equipos auxiliares.

Aplicación
Estos contadores eléctricos trifásicos multifunción o analizadores de red son dispositivos digitales de alta precisión que se utilizan en diversos sistemas de control como en sistemas SCADA, sistemas de gestión de energía, automatización para transformación de energía, automatización industrial, distribución de redes de automatización, monitoreo y control de potencia eléctrica, automatización industrial, edificios inteligentes, tableros de distribución inteligente, armarios de distribución.

Además de todas las características y ventajas que ofrecen los contadores eléctricos trifásicos multifunción de Basic Controls, debe mencionarse que son completamente programables, por lo que se pueden ajustar los parámetros de entrada. Se puede obtener acceso a comunicación de redes de grupo con PLC, convertidor de frecuencia y control computarizado industrial.

Capacidad de medición
  • Distorsión armónica total: Distorsión armónica total de voltaje de fase UA, UB, UC; Distorsión armónica total de corriente de fase IA, IB, IC
  • Energía eléctrica: importación/exportación de energía eléctrica activa; energía eléctrica activa total (importación/exportación); importación/exportación de energía eléctrica reactiva; energía eléctrica reactiva total (importación/exportación)
  • Voltaje: Voltaje fase A, voltaje fase B, voltaje fase C, voltaje trifásico AB/BC/CA
  • Corriente: Corriente fase A, corriente fase B, corriente fase C
  • Potencia: potencia activa total, potencia activa fase A, potencia activa fase B, potencia activa fase C, potencia reactiva total, potencia reactiva fase A, potencia reactiva fase B, potencia reactiva fase C, potencia aparente total, potencia aparente fase A, potencia aparente fase B, potencia aparente fase C, factor de potencia total, factor de potencia fase A, factor de potencia fase B, factor de potencia fase C, frecuencia de línea
Datos Técnicos
Panel 96×96×90mm
Apertura 91×91mm
Instalación Inserción
Comunicación RS485
Tipo de dato Coma flotante
Protocolo de comunicación MODBUS-RTU
Velocidad en baudios Predefinida: 9600bpS (4800bps-9600bps optional)
Alimentación AC220V
Consumo 5VA
Tensión alimentación Valor nominal AC100 o AC400
Sobrecarga Continua: 1,2 veces, instantánea: 10 veces/10s
Consumo Monofásico: 1VA
Impedancia 500KΩ
Precisión RMS, clase de precision 0,5
Corriente de entrada Valor nominal AC1A o AC5A
Sobrecarga Continua: 1,2 veces, instantánea: 10 veces/10s
Consumo Monofásico: 0.4VA
Impedancia 2MΩ
Precisión RMS, clase de precision 0,5
Medición por 2 impulsos 3200imp/kwh
Armónicos Contenido total de 21º armónicos
Pantalla LCD, programable, reciclable, conmutable
Resistencia a la tensión Entrada/alimentación>2KV, entrada/salida>2KV, alimentación/salida>2KV
Aislamiento 50MΩ
Tempertura de trabajo -10~55℃
Temperaura de almacenamiento -20~75℃

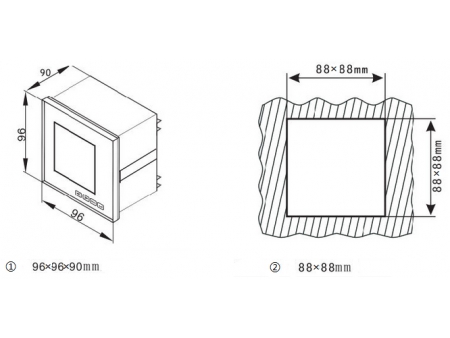

Dimensión externa

① Dimensión externa       ② Dimensión apertura
