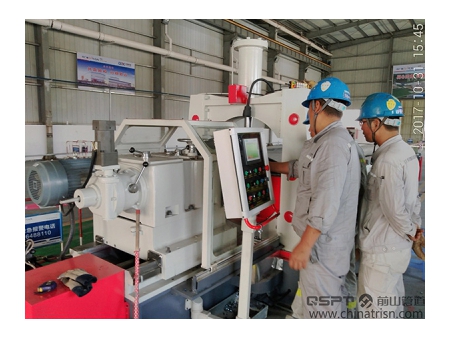

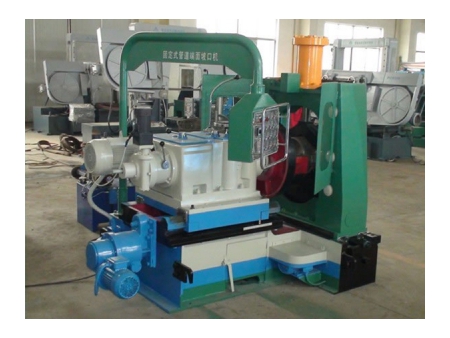

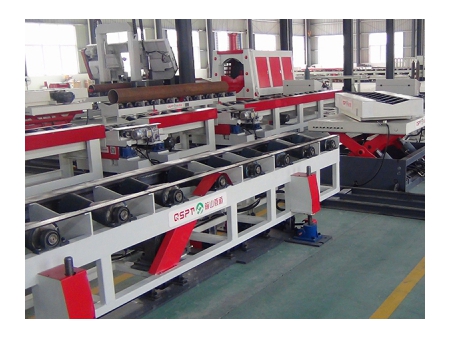

Máquina de biselado radial para extremo de tuberías

Máquina de biselado radial para extremo de tuberías
Máquina de biselado radial para extremo de tuberías
Máquina de biselado radial para extremo de tuberías
Máquina de biselado radial para extremo de tuberías
Solicite un presupuesto

Modelo: FPEBM-16Aa/24Aa/32Aa

Parámetros técnicos
  • Diámetro del tubo aplicable: DN50-400(φ57-426)/DN100-600(φ114-610)/DN200-800(φ219-813)
  • Grosor del tubo aplicable: 4-90mm/ 6-180MM
  • Materiales del tubo: acero carbono, aleación de acero, acero inoxidable, acero criogénico, etc.
  • Tipo de bisel: U, X, V y doble V
  • Dirección de corte: alimentación de corte diferencial automático radial
  • Dirección de retracción: retracción motora automática radial
  • Accionamiento: Motor
  • Sistema de sujeción: La pieza se sujeta con un cilindro hidráulico (barra de husillo)
  • Sistema de soporte: elevación de husillo ajustable
  • Rev. del eje principal: 3cambios (67-123rpm)/9 cambios (34-304rpm)
  • Desplazamiento axial: 80mm(eje principal) 100mm(cabezal de la máquina); 150mm (eje principal), 300mm (cabezal de la máquina)
  • Ángulo de bisel del portaherramientas: 0°~37.5°
  • Desplazamiento a lo ancho: ±50mm; ±100mm
  • Sistema de control: palanca de cambios para el eje principal, cambio de velocidad de frecuencia variable para el movimiento en dirección axial y control manual

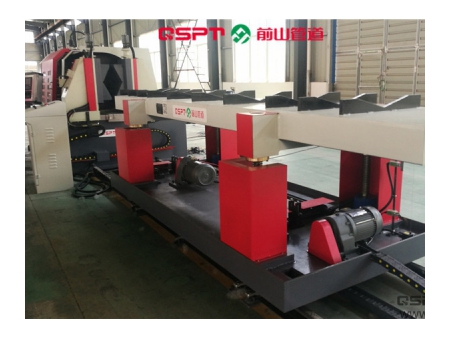

  • Alineación mecánica: al final del sistema de transporte de la máquina de biselado puede incorporarse un dispositivo de elevación (si es necesario) para ajustar automáticamente la elevación central de la tubería a las tuberías biseladas con diferentes diámetros

Aplicaciones
La máquina de biselado radial para extremo de tuberías se utiliza para la mecanización de los biseles con forma de U y V para un número de tuberías con un grosor ancho de pared.

Características
  • La máquina de biselado radial para extremo de tuberías ofrece una velocidad de biselado de ≤5Min /un bisel a la tubería (DN200 SCH40).
  • Ofrece un corte en bisel de: corte de la tubería con otros equipos como la sierra con cinta y después mecanizado de cada bisel.
  • La calidad del bisel de la máquina de biselado radial para extremo de tuberías es muy buena.
