Máquina formadora de cubiertas de acero

Máquina formadora de cubiertas de acero
Máquina formadora de cubiertas de acero
Máquina formadora de cubiertas de acero
Máquina formadora de cubiertas de acero
Solicite un presupuesto

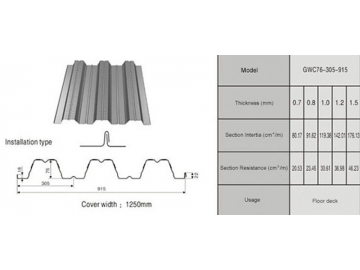

Diseño del perfil
Parámetros técnicos principales
  • Desbobinadora: apertura pasiva de la bobina con expansión manual
  • Capacidad de la desbobinadora: 5T
  • Bastidor de la máquina:soldado con costura
  • Forma de alimentación de la guía: rodillo lateral
  • Forma de accionamiento: cadena de transmisión (20A, doble hilera)
  • Diámetro del eje principal: Ø90mm
  • Potencia del motor principal: 22kw
  • Velocidad de operación: 0-15 m/min (sin incluir el tiempo de corte)
  • Estación de rodillos: 28 pasos
  • Material del rodillo: acero no. 45 revestido con cromo
  • Rodillo revestido con cromo duro: 0.05mm
  • Material del eje: acero no. 45 con procesamiento térmico
  • Potencia del motor hidráulico: 5.5kw
  • Presión de la estación hidráulica: 20Mpa
  • Bomba de aceite de la estación hidráulica: bomba de engranajes
  • Cortadora: cizalla hidráulica
  • Material de la hoja de corte: Cr12Mov
  • Rigidez de revenido: HRC58℃-60℃
  • Grosor del material: 0.7 -1.6mm
  • Anchura de alimentación:1250mm
  • Tolerancia de longitud: ±2mm
  • Sistema de control: PLC control de frecuencia
  • PLC: Panasonic
  • Codificador: Omron
  • Dimensiones: 15500×1400×1300(mm)

Procesamiento
Apertura pasiva de la bobina → Panel de alimentación con guía→ Laminado→ Corte a longitud fija → Salida con soporte

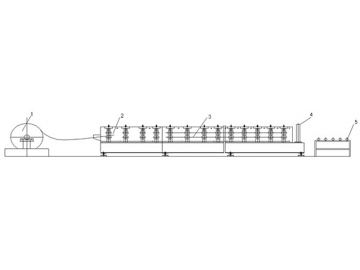

Imagen del proceso tecnológico
  • Dispositivo de alimentación de material
  • Alimentación
  • Formación hidráulica

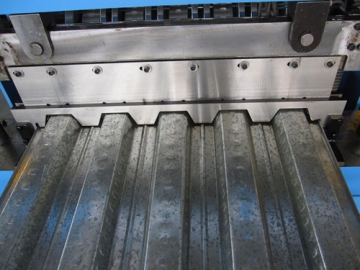

  • Cortadora hidráulica
  • Dispositivo de descarga

Equipos incluidos
Desbobinadora pasiva (5T); máquina de formación; cortadora hidráulica; estación hidráulica; gabinete de la computadora de control PLC; plataforma de salida
