Terminación exterior prefabricada de una pieza, 72.5kV-145kV

Terminación exterior prefabricada de una pieza, 72.5kV-145kV
Terminación exterior prefabricada de una pieza, 72.5kV-145kV
Terminación exterior prefabricada de una pieza, 72.5kV-145kV
Solicite un presupuesto
Ámbito de aplicación
  • Modelo: WYJZWG4
  • Adecuado para ambientes exteriores con clase de contaminación IV
  • Voltaje nominal: 72.5kV (aplicable a 120-1600mm²)
    126kV (aplicable a 240-1600mm²)
    145kV (aplicable a 240-1600mm²)
Descargar
Características
  • Hecho con un cuerpo de terminación de una sola pieza sin costuras, lo que aumenta en gran medida el rendimiento mecánico y eléctrico de la superficie de terminación;
  • Fácil de instalar y solo de un octavo a una décima parte del peso de las terminaciones de porcelana del mismo voltaje;
  • Buena propiedad a prueba de explosiones, evitando eficientemente el riesgo de accidentes de trabajo;
  • La estructura seca evita cualquier fuga;
  • Flexibilidad en términos de posición y orientación durante la instalación; Apto para instalación inclinada e instalación invertida;
  • Propiedades de resistencia a la intemperie, seguimiento antieléctrico, resistencia a la erosión electroquímica, repelencia al agua y flashover anticontaminación, proporcionando un rendimiento estable y seguro en condiciones climáticas extremas y áreas altamente contaminadas;
  • Estándar de prueba IEC 60840 y GB / T 11017;
Especificaciones del terminal del cable
Sección transversal nominal del cable D (mm) C (mm) ØQ (mm) Hole Nos.
150 mm2 50 35 13 2
185 mm2 50 35 13 2
240 mm2 50 35 13 2
300 mm2 60 35 13 2
400 mm2 60 35 13 2
500 mm2 80 45 13 4
630 mm2 80 45 13 4
800 mm2 90 45 17 4
1000 mm2 100 50 17 4
1200 mm2 100 50 17 4
1400 mm2 120 50 17 4
1600 mm2 120 50 17 4

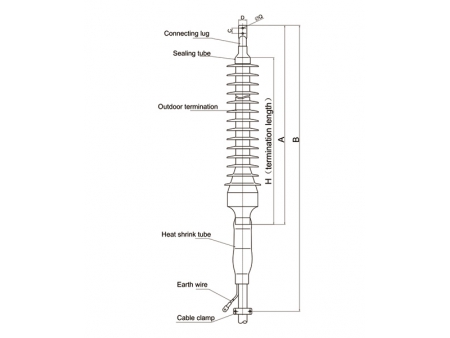

Dimensiones de terminación
Máx. voltaje del sistema Tipo H (mm) A (mm) B (mm) Distancia de fuga (mm)
72.5kV WYJZWG4 1050 1400 2000 ≥2248
126kV WYJZWG4 1510 1800 2500 ≥4500
145kV WYJZWG4 1510 1800 2500 ≥4500
Aviso al ordenar:
  • La configuración del cable y el área de la sección transversal del cable de tierra se proporcionarán al realizar el pedido.
  • Bienvenido a contactar con nuestro gerente de ventas para cualquier requisito especial antes de realizar su pedido.
