Terminación GIS enchufable, 72.5kV-252kV

Solicite un presupuesto

Nosotros: http://woercableaccessories.com.ar/5-1-4-plug-in-gis-termination.html

Ámbito de aplicación

Modelo: WYJZGGC
Adecuado para uso en interiores
Voltaje nominal: 72.5kV (aplicable a 120-1600mm²)
126kV (aplicable a 240-1600mm²)
145kV (aplicable a 240-1600mm²)
252kV (aplicable a 400-2500mm²)

Descargar

Características

La terminación conecta el cable en un estilo enchufable, simplificando la instalación y el mantenimiento;
Estructura compacta, peso ligero y pequeño volumen, lo que reduce en gran medida el espacio de instalación;
El cono de tensión de la terminación del cable está hecho de EPDM importado a través del moldeo por inyección de caucho, y se asegura en el aislante epoxi mediante un cono de resorte;
En cuanto a la superficie del cono de tensión, se han tomado medidas para resolver los problemas causados por la relajación inducida por el envejecimiento y el mal contacto entre el cono de tensión y la capa semiconductora del cable, lo que garantiza el funcionamiento estable y a largo plazo de la terminación del cable;
La estructura seca evita cualquier fuga;
Esta terminación del cable se puede utilizar para conectar el cable de alimentación con el transformador;
Después de añadir una varilla de extensión, el terminal SIG enchufable de tipo corto se puede utilizar junto con equipos SIG compatibles con la terminación SIG de tipo largo;
Estándar de prueba IEC 60840, IEC 62067 y GB / T 18890;

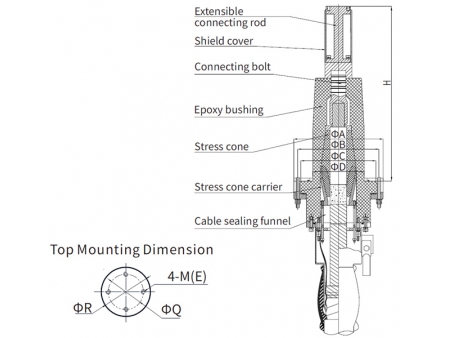

Dimensiones de terminación

Aviso al ordenar:

La configuración del cable y el área de la sección transversal del cable de tierra se proporcionarán al realizar el pedido.
Todos los aparatos compuestos GIS y terminaciones GIS producidos por nuestra empresa cumplen estrictamente con IEC 62271-209 y GB/T 22381.Al realizar un pedido, proporcione la información necesaria, como los estándares ejecutivos y la altura de la interfaz o el dibujo de ensamblaje del aparato compuesto GIS, para garantizar que las dimensiones correspondientes coincidan.
