Codo reducido ranurado 90°
Solicite un presupuesto
Accesorios ranurados de tubería

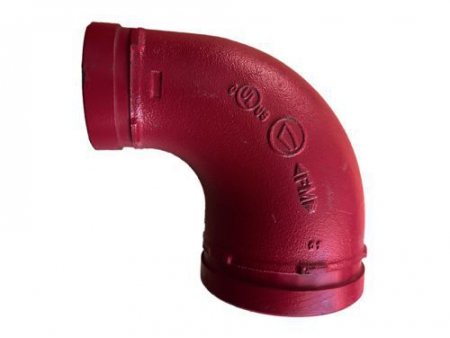

El codo reducido ranurado de 90° es un accesorio ranurado de codo para conectar dos tuberías de diferentes tamaños para hacer que la tubería gire 90 grados. Este codo reducido ranurado ofrece un cambio en la dirección del flujo y facilita la adaptación de tamaños o componentes.
Aplicaciones recomendadas
El codo reducido ranurado de 90° es adecuado para sistemas de calefacción interior, sistemas de tratamiento de aguas residuales, sistemas de tuberías de transmisión de petróleo y gas, etc.
Especificaciones principales
- Tamaños disponibles: 1 1/4×1 pulgada~12×10 pulgada |DN32×25~DN300×250
- Presion de trabajo: 300PSI/2.07MPa
- Certificado: FM / UL /CE certificado
- Recubrimiento: epoxi /galvanizado
- Color: rojo/naranja/blanco, etc.

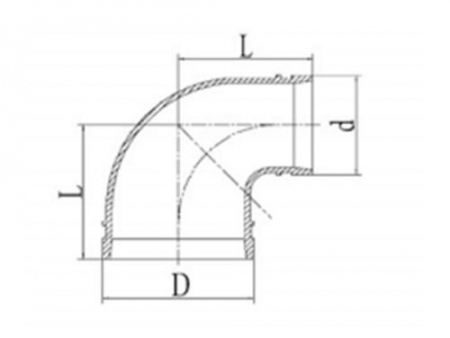

Especificaciones
| Tamaño nominal | Diámetro exterior de la tubería | Dimensión |
| mm/pulgadas | mm/pulgadas | Lmm |
| 32*25 / 1 1/4*1 | 42.4*33.7 / 1.66*1.327 | 7O |
| 40*25 / 1 1/2*1 | 48.3*33.7 / 1.9*1.327 | 7O |
| 40*32 / 1 1/2*1 1/4 | 48.3*42.4 / 1.9*1.66 | 7O |
| 50*25 / 2*1 | 60.3*33.7 / 2.375*1.327 | 83 |
| 50*32 / 2*1 1/4 | 60.3*42.4 / 2.375*1.66 | 83 |
| 60*40 / 2 *1 1/2 | 60.3*48.3 / 2.375*1.9 | 83 |
| 65*25 / 2 1/2*1 | 76.1*Rc1 / 3*1.327 | 95 |
| 65*32 / 2 1/2*1 1/4 | 76.1*42.4 / 3*1.66 | 95 |
| 65*40 / 2 1/2*1 1/2 | 76.1*48.3 / 3*1.9 | 95 |
| 65*50 / 2 1/2*2 | 76.1*60.3 / 3*2.375 | 95 |
| 80*25 / 3*1 | 88.9*33.7 / 3.5*1.927 | 108 |
| 80*32 / 3*1 1/4 | 88.9*42.4 / B.5*1.68 | 108 |
| 80*40 / 3*1 1/2 | 88.9*48.3 / 3.5*1.9 | 108 |
| 80*50 / 3*2 | 88.9*60.3 / 3.5*2.375 | 108 |
| 80*65 / 3*2 1/2 | 88.9*76.1 / 3.5*3 | 108 |
| 100*65 / 4*2 1/2 | 114.3*76.1 / 4.5*3 | 127 |
| 100*80 / 4*3 | 114.3*88.9 / 4.5*3.5 | 127 |
| 150*100 / 6*4 | 165.1*114.3 / 6.5*4.5 | 165 |
| 150*100 / 6*4 | 168.3*114.3 / 6.625*4.5 | 165 |
