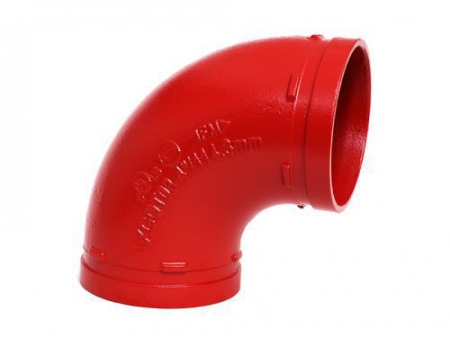

Codo ranurado de radio largo de 90°

Solicite un presupuesto

Nosotros: http://grooved-fittings.com.ar/5-2-grooved-long-radius-90-elbow.html

Accesorios ranurados de tubería

El codo ranurado de radio largo de 90° se utiliza para conectar dos tuberías con el mismo tamaño para hacer que la tubería gire 90 grados para cambiar la dirección del flujo. Este codo también se adapta a tamaños o componentes.

Aplicaciones recomendadas

El codo ranurado de radio largo de 90° es adecuado para sistemas de calefacción interior, sistemas de tratamiento de aguas residuales, sistemas de tuberías de transmisión de petróleo y gas, etc.

Especificaciones principales

Tamaños disponibles: 1 tamaño~12 tamaños |DN25~DN300
Presion de trabajo: 300PSI/2.07MPa
Certificado: FM / UL /CE certificado
Recubrimiento: epoxi /galvanizado
Color: rojo/naranja/blanco, etc.

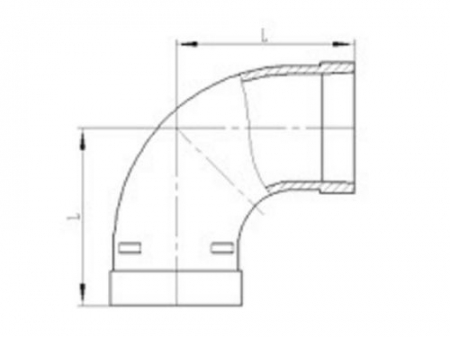

Especificaciones

Tamaño nominal	Diámetro exterior de la tubería	Dimensiones
mm/pulgadas	mm/pulgadas	mm
25 / 1	33.7 / 1.327	57 / 2.24
32 / 1 1/4	42.4 / 1.669	60 / 2.36
40 / 1 1/2	48.3 / 1.9	60 / 2.36
50 / 2	60.3 / 2.375	70 / 2.76
65 / 2 1/2	73 / 2.875	76 / 2.99
65 / 2 1/2	76.1 / 3	76 / 2.99
80 / 3	88.9 / 3.5	80 / 3.15
100 / 4	108 / 4.25	102 / 4.02
100 / 4	114.3 / 4.5	96 / 3.78
125 / 5	133 / 5.25	121 / 4.76
125 / 5	139.7 / 5.5	121 / 4.76
125 / 5	141.3 / 5.563	121 / 4.76
150 / 6	159 / 6.25	140 / 5.51
150 / 6	165.1 / 6.5	122 / 4.8
150 / 6	168.3 / 6.625	140 / 5.51
200 / 8	219.1 / 8.625	150 / 5.91
250 / 10	273 / 10.75	215 / 8.46
300 / 12	323.9 / 12.75	245 / 9.65
