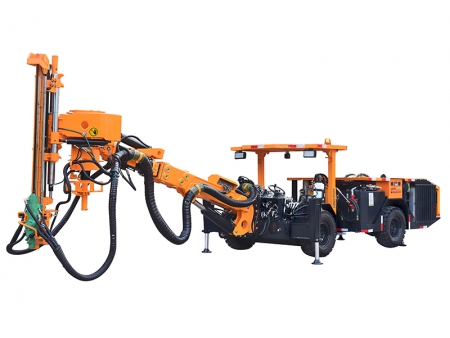

Bulonadora con control hidráulico KM211

Solicite un presupuesto

Nosotros: http://ksdrillrigs.com/5-10-km211-hydraulic-controlled-bolting-rig.html

La bulonadora con control hidráulico KM211 realiza el bulonado en las costuras de los túneles bajos y puede pasar en áreas de 2.5 metros de ancho y 1.7 metros de alto. Es ideal para trabajos de anclaje en túneles de hasta 2.5 metros de ancho y 2.8 metros de largo.

Usos y características

1. Funciones completas
La viga delantera se puede usar en dos estaciones, posee un cargador que puede contener 10 barras de perno y módulo de protección de red opcional. Este equipo puede realizar las siguientes tareas: perforar, fortificar e instalar anclajes.
2. Alta seguridad
El equipo posee un techo que protege al operador de los peligros en el área.
3. Alta eficiencia
Para el impacto de alta frecuencia se utiliza el pistón escalonado en el brazo de perforación con el fin de mejorar la transferencia de la onda de choque y la velocidad de la perforación, y reducir además el desgaste de las herramientas.
4. Buena visibilidad de operación
El chasis de 4 ruedas motrices garantiza una conducción flexible, rápida y segura en túneles angostos.
5. Espacio amplio
El espacio óptimo y las funciones automáticas ayudan a que el operador logre la perforación de forma segura, rápida y precisa.
6. Mantenimiento sencillo
Todas las piezas importantes se encuentran bien protegidas, y se puede realizar el mantenimiento con facilidad.

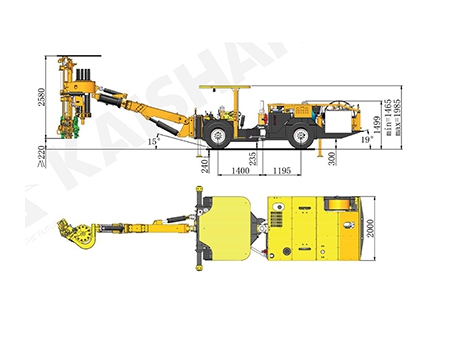

Dimensiones durante la operación

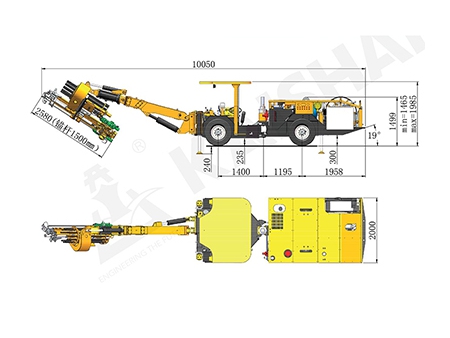

Dimensiones durante el desplazamiento

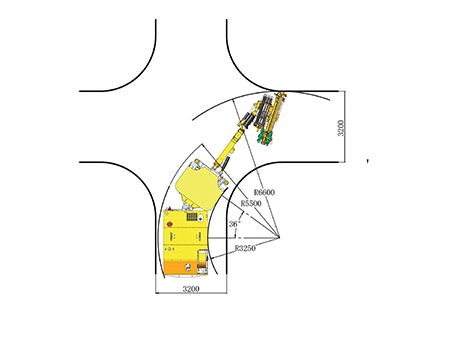

Radio de giro

Parámetros técnicos
1、Medidas y peso

Longitud	10700mm
Anchura	2000mm
Altura	1500/2000mm
Peso	12000kg apróx.
Velocidad de desplazamiento horizontal	10km/h
Capacidad de ascenso en pendiente máxima	25%（14°）

2、Sistema de agua y aire

Compresor de aire	1×JN5	Consumo de aceite lubricante	180-250 g/h
Capacidad del compresor de aire	0.5m³/min
Presión	6-8 bar	Bomba de agua	1×CR3
Dispositivo de la lubricación del husillo	Bomba lubricante de pulso electrónico	Potencia	1.5kW

Consumo de aire de la lubricación	0.3m³/min	Capacidad de la bomba de agua	3m³/h

3、Protección de seguridad

Nivel de ruido	＜100dB(A)
Techo de seguridad ajustable	Conforme a las normas FOPS y ROPS

4、Chasis

Motor diésel	QSB3.9 -C80-31/60kW/2200rpm Cummins	Freno de estacionamiento	Freno hidrostático
Purificación de las emisiones de escape	Catalizador de escape	Freno de desplazamiento	Freno húmedo multidisco

Motor diésel	Sistema hidráulico cerrado para accionamiento de las cuatro ruedas	Freno de estacionamiento	60L

5、Sistema de perforación

Perforación	Bulonado
Dureza de la roca	1×HC25/R32	1×HC25/R32
Potencia de percusión	8KW	8KW
Flujo de percusión	65L/min	65L/min
Presión de percusión	150bar	150bar
Presión de giro máxima	175bar	------
Frecuencia de impacto	55-65Hz	55-65Hz
Par	325Nm	------
Giro de alimentación	32-51mm
Rotación de la barra	360°
Carrera de alimentación	480mm
Altura de túnel aplicable	Longitud de la varilla de bulonado 1500mm

6、Unidad de potencia electro-hidráulica

Motor	45kW
Percusión /alimentación/ brazo	Bomba de pistón variable
Rotación	Bomba de engranajes
Finura del filtro	10 μ
Tanque del aceite hidráulico	240L
Enfriador hidráulico	Refrigerador de agua
Voltaje de trabajo	380V
Frecuencia	50Hz
Método de arranque	Estrella triangular
Carrete	1×K440
Largo del cable del carrete	100m
Diámetro exterior del cable	φ28mm
Especificaciones del cable	3×25 3G6
