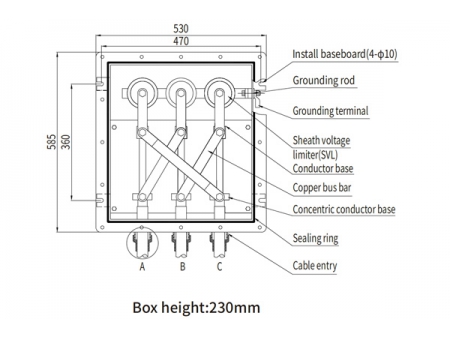

Caja de conexión de unión cruzada

Solicite un presupuesto

Nosotros: http://woercableaccessories.com.ar/5-3-1-cross-bonding-link-box.html

Características

Esta caja de conexión se utiliza para la unión cruzada de la cubierta metálica del cable unipolar, limitando la sobretensión en ambos lados del segmento de aislamiento de la cubierta metálica y la junta de aislamiento, controlando el voltaje inducido de la cubierta metálica y bajando (o eliminando) la corriente de Foucault en la capa de la vaina. Esto puede evitar la ruptura de la cubierta exterior del cable y garantizar el funcionamiento seguro del cable;
La funda está hecha de acero inoxidable 304, cuyo interior se puede rellenar con resina;
Pequeño volumen, ligero, fácil de instalar y el protector de la funda se puede reemplazar.

Descargar

Rendimiento eléctrico

Item de prueba	Requerimientos técnicos
Prueba de resistencia al voltaje de CC	Ni la avería ni el flashover se producirán a 20kV durante 1 minuto
Prueba de voltaje de impulso	Ni la avería ni el flashover se producirán a 10 impulsos positivos y 10 negativos de 40 kV (valor máximo)
Prueba de resistencia de aislamiento entre la barra de cobre y la carcasa	No menos de 20MΩ
Prueba de resistencia de contacto de barra de cobre	No más de 20μΩ

Rendimiento eléctrico principal de SVL (limitador de voltaje de funda)

Item de prueba	BHQ-7/600	BHQ-10/600
Voltaje de referencia DC 1mA	40kV	5.8kV
Capacidad de onda rectangular	600A	600A
Relación de voltaje residual	K≤2	K≤2
Capacidad de corriente	100kA	100kA
Voltaje nominal	2.8kV	4kV
Voltaje residual de descarga nominal	≤7kV	≤10kV

Información de pedido: (Para todos los accesorios de cable de alto voltaje)

La configuración del cable y el área de la sección transversal del cable de tierra se proporcionarán al realizar el pedido.
Bienvenido a contactar con nuestro gerente de ventas para cualquier requisito especial antes de realizar su pedido.
