Caja de conexiones de puesta a tierra directa y caja de conexiones de puesta a tierra SVL

Solicite un presupuesto

Nosotros: http://woercableaccessories.com.ar/5-3-2-direct-earthing-link-box.html

Modelo/Características

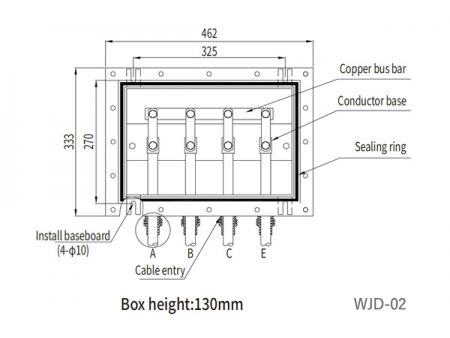

Caja de conexiones de puesta a tierra directa: WJD

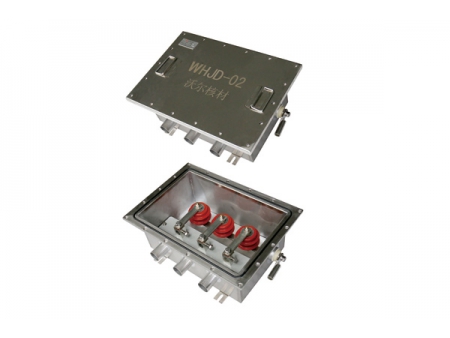

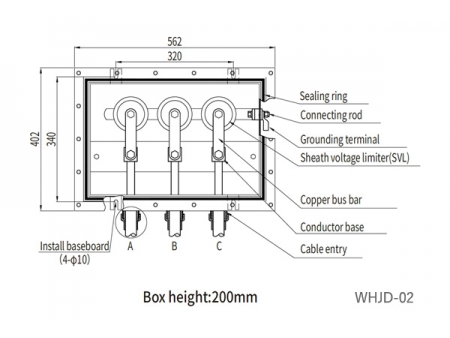

Caja de conexiones de puesta a tierra SVL: WHJD
Este tipo de cajas de conexiones son adecuadas para la conexión a tierra directa o la protección a tierra de la cubierta metálica de los cables de alimentación de alta tensión. Utiliza acero inoxidable como carcasa protectora, y también se puede rellenar con resina en el interior. Es pequeño en tamaño, ligero en peso, y fácil y rápido de instalar.

Descargar

Rendimiento eléctrico

Item de prueba	Requerimientos técnicos
Prueba de resistencia al voltaje de CC	Ni la avería ni el flashover se producirán a 20kV durante 1 minuto
Prueba de voltaje de impulso	Ni la avería ni el flashover se producirán a 10 impulsos positivos y 10 negativos de 40 kV (valor máximo)
Prueba de resistencia de aislamiento entre la barra de cobre y la carcasa	No menos de 20MΩ
Prueba de resistencia de contacto de barra de cobre	No más de 20MΩ

Rendimiento eléctrico principal de SVL (limitador de voltaje de vaina)

Item de prueba	BHQ-7/600	BHQ-10/600
Voltaje de referencia DC 1mA	40kV	5.8kV
Capacidad de onda rectangular	600A	600A
Relación de voltaje residual	K≤2	K≤2
Capacidad de corriente	100kA	100kA
Voltaje nominal	2.8kV	4kV
Voltaje residual de descarga nominal	≤7kV	≤10kV

Información de pedido: (Para todos los accesorios de cable de alto voltaje)

La configuración del cable y el área de la sección transversal del cable de tierra se proporcionarán al realizar el pedido.
Bienvenido a contactar con nuestro gerente de ventas para cualquier requisito especial antes de realizar su pedido.
