Codo ranurado de 22.5°

Solicite un presupuesto

Nosotros: http://grooved-fittings.com.ar/5-5-grooved-22-elbow.html

Accesorios ranurados de tubería

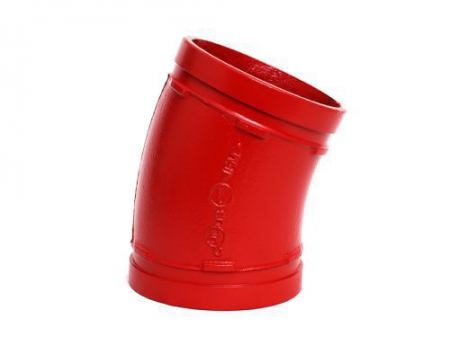

El codo ranurado de 22.5° es un accesorio de codo que se utiliza para conectar dos tuberías del mismo tamaño para hacer que la tubería gire 22.5 grados. Gracias a la experiencia obtenida durante estos años de operación, hemos conseguido que nuestro codo ranurado sea de gran calidad y rendimiento. Este codo ranurado proporciona un cambio en la dirección del flujo y facilita la adaptación de tamaños o componentes.

Aplicaciones recomendadas

El codo ranurado de 22.5° es adecuado para sistemas de calefacción interior, sistemas de tratamiento de aguas residuales, sistemas de tuberías de transmisión de petróleo y gas, etc.

Especificaciones principales

Tamaños disponibles: 1 pulgada~12 pulgada |DN25~DN600
Presion de trabajo: 300PSI/2.07MPa
Certificado: FM / UL /CE certificado
Recubrimiento: epoxi /galvanizado
Color: rojo/naranja/blanco, etc.

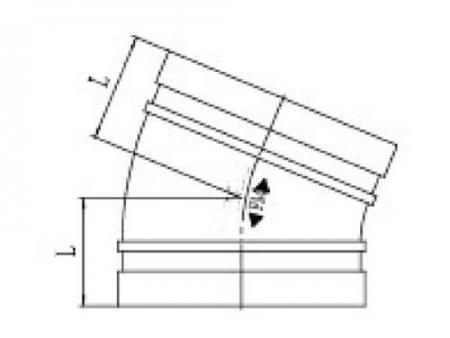

Especificaciones

Tamaño nominal	Diámetro exterior de la tubería	Dimensiones
mm/pulgadas	mm/pulgadas	L mm/pulgadas
50 / 2	60.3 / 2.375	48 / 1.89
65 / 2 1/2	73 / 2.875	51 / 2.01
65 / 2 1/2	76.1 / 3	51 / 2.01
80 / 3	88.9 / 3.5	57 / 2.24
100 / 4	108 / 4.25	73 / 2.87
100 / 4	114.3 / 4.5	70 / 2.76
125 / 5	133 / 5.25	73 / 2.87
125 / 5	139.7 / 5.5	73 / 2.87
150 / 6	165.1 / 6.5	89 / 3.5
150 / 6	168.3 / 6.625	79 / 3.11
200 / 8	219.1 / 8.625	98 / 3.85
