Bloque en V de hierro fundido

Bloque en V de hierro fundido
Bloque en V de hierro fundido
Bloque en V de hierro fundido
Bloque en V de hierro fundido
Solicite un presupuesto

Este producto se ha descontinuado y eliminado de nuestros almacenes.

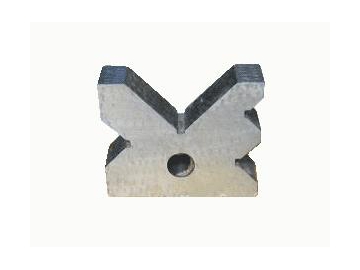

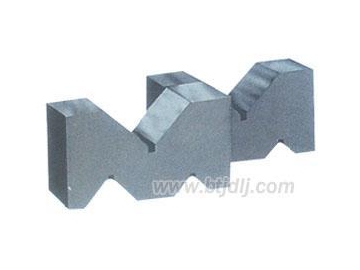

Este tipo de bloque en V es de hierro fundido HT200-300 de alta resistencia. Aparte del control, revisión y trazado de ejes o piezas de ejes de precisión, también es adecuado para el control de la verticalidad y paralelismo. Además, nuestro producto puede utilizarse para la sujeción en el procesamiento mecánico.

Nota: suministramos este producto en pares.

  • Le ofrecemos 2 tipos de especificaciones:

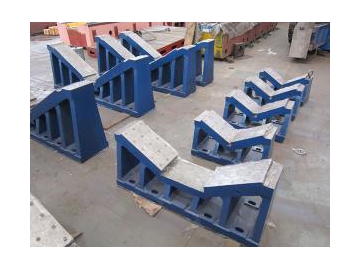

  • Este tipo de bloque en V tiene un diseño con huecos que permite la reducción de peso. Se utiliza para el control y la revisión.

Este tipo de bloque en V tiene un diseño con huecos que permite la reducción de peso. Se utiliza para el control y la revisión.

Parámetros

Tamaño (mm) Planicidad de la superficie de trabajo Paralelismo entre la ranura V y la superficie inferior Paralelismo entre la ranura V y la cara lateral Grado de simetría entre la ranura V y las dos caras laterales. Verticalidad entre la ranura V y la cara posterior
Grado de precisión(μm)
0 1 2 0 1 2 0 1 2 0 1 2 0 1 2
100×100×80   3 5   15 25   15 25   30 50
150×150×80   4.5 6.5   15 25   15 25   30 50
200×200×90   5 8   20 30   20 30   40 60
300×300×120   10 12   30 40

Además, podemos personalizar los dos tipos siguientes de bloque en V de acuerdo con sus croquis.
