Parámetros Principales
1. Motor principal: marca Siemens de Alemania
2. Componenetes: marca Schneider de Francia
3. Medidas de protección: barreras en el lado izquierdo y derecho
4. Estándares de seguridad: CE ISO SGS

Ítem		Código	Unidad	J21-25	J21-45	J21-60	J21-80	J21-125
Capacidad nominal		Pe	KN	250	450	600	800	1250
Recorrido de la corredera		S	mm	80	120	140	160	180
Recorridos de la corredera	Fijo	spm	Veces/min	100	80	70	60	50
Recorridos de la corredera	Variable(opcional)	spm	Veces/min	60-100	50-80	45-70	40-60	35-50
Altura máx. de cierre del troquel/matriz		H2	mm	250	270	300	320	350
Ajuste de altura del troquel/matriz		t	mm	50	60	70	80	90
Profundidad de garganta		C1	mm	210	225	270	310	350
Distancia entre columnas		d1	mm	450	515	560	610	670
Tamaño de la corredera inferior	Frente - Posterior	b	mm	250	340	400	460	520
Tamaño de la corredera inferior	Izquierda - Derecha	a	mm	360	410	480	540	620
Tamaño de agujero de vástago	Diámetro	d	mm	40	50	50	50	70
Tamaño de agujero de vástago	Profundidad	I	mm	65	60	70	65	90
Tamaño del cabezal	Frente - Posterior	D	mm	400	440	520	600	680
	Izquierda - Derecha	C	mm	720	825	930	950	1100
	Espesor	H3	mm	80	110	130	140	155
Diámetro del agujero de apertura		¢	mm	150	150	150	180	200
Dimensiones	Frente - Posterior	A	mm	1496	1585	1540	1765	2040
	Izquierda - Derecha	B	mm	945	1075	1200	1200	1320
	Altura	H	mm	2120	2391	2570	2725	3035
Potencia del motor			KW	3	5.5	5.5	7.5	11
Peso (aprox.)			kg	2450	3550	5150	6450	9550

Ítem		Código	Unidad	J21-160	J21-200	J21-250	J21-315	J21-400
Capacidad nominal		Pe	KN	1600	2000	2500	3150	4000
Recorrido de la corredera		S	mm	200	220	220	220	250
Recorrido de la correderas	Fijo	spm	Veces/min	45	45	30	30	30
Recorrido de la correderas	Variable(optional)	spm	Veces/min	30-45	25-45	20-30	20-30	20-30
Altura máx. de cierre del troquel/matriz		H2	mm	400	450	500	500	550
Ajuste de altura del troquel/matriz		t	mm	100	110	120	120	120
Profundidad de garganta		C1	mm	400	430	450	450	490
Distancia entre columnas		d1	mm	736	910	980	980	1050
Tamaño del cabezal inferior	Frente - Posterior	b	mm	580	650	700	700	750
Tamaño del cabezal inferior	Izquierda - Derecha	a	mm	700	880	950	950	1020
Tamaño de agujero de vástago	Diámetro	d	mm	70	70	70	70	70
Tamaño de agujero de vástago	Profundidad	I	mm	100	100	130	130	130
Tamaño del cabezal	Frente - Posterior	D	mm	760	840	880	880	950
	Izquierda - Derecha	C	mm	1175	1390	1500	1540	1700
	Espesor	H3	mm	165	180	190	190	210
Diámetro del agujero de apertura		¢	mm	220	250	270	270	290
Dimensiones	Frente - Posterior	A	mm	2305	2600	2660	2720	2850
	Izquierda - Derecha	B	mm	1420	1540	1640	1680	1750
	Altura	H	mm	3215	3800	3865	3865	4150
Potencia del Motor			KW	15	18.5	22	30	37
Peso (aprox.)			kg	13600

Ítem		Unidad	J23-10	J23-16	J23-25	J23-40	J23-63	J23-80	J23-100
Capacidad nominal		KN	100	160	250	400	630	800	1000
Recorrido de la corredera		Veces/min	50	60	60	100	110	115	130
Recorridos de la correderas		mm	150	140	100	50	50	45	45
Altura máx. de cierre		mm	200	245	300	350	380	385	400
Ajuste de altura del troquel/matriz		mm	30	50	70	75	80	80	100
Distancia entre el centro de la corredera y la máquina		mm	120	160	185	220	250	260	280
Tamaño de mesa de trabajo	Frente - Posterior	mm	230	280	320	400	450	490	553
Tamaño de mesa de trabajo	Izquierda - Derecha	mm	370	455	540	650	700	760	830
Diámetro de la mesa de trabajo		mm	100	130	130	140	170	170	190
Distancia entre columnas		mm	215	215	200	245	310	310	365
Tamaño del agujero del vástago	Diámetro	mm	30	35	38	40	60	60	60
Tamaño del agujero del vástago	Profundidad	mm	50	50	60	60	60	60	85
Espesor de cojinete		mm	40	50	55	70	85	95	95
Ángulo de inclinación		°	30	20	20	20	20	20	20
Potencia del Motor		KW	1.5	2.2	2.2	3	5.5	7.5	7.5
Dimensión	Frente - Posterior	mm	800	950	1100	1500	1700	1800	2000
	Izquierda - Derecha	mm	600	620	800	1100	1200	1300	1500
	Altura	mm	1550	1700	2000	2250	2500	2600	2800
Peso		KG	450	750	1500	2500	4000	5000	6000

Esta serie de prensas mecánicas se caracterizan por su embrague rígido con llave giratoria, por su estructura simple, por ser fáciles de operar y mantener; además son accionadas por engranaje helicoidal.
Las prensas punzonadoras inclinables J21S-25 son las primeras máquinas de su clase en ser equipadas con rodamiento de bolas que se caracterizan por su resistencia y poca emisión de ruidos durante su operación en comparación con los cojinetes deslizantes deslizantes (placas de cobre).
Las prensas punzonadoras J21S tipo abierto son únicas en su tipo en la industria, utilizan engranaje de transmisión de placas de cobre.
Su marco mejorado garantiza una vida útil prolongada y excelente resistencia.
Todas las prensas punzonadoras J21S-80T: cuentan con doble cilindro neumático de doble balance para mantener el peso de la corredera y el peso del troquel/matriz superior balanceados para prevenir cualquier tipo de vibración.
Estos tipos de prensas mecánicas se caracterizan por su excelente estructuras y que pueden prevenir cualquier tipo de problema, minimizan el ruido emitido durante su operación. Además, puede eliminar la distancia entre la varilla de conexión y la corredera, para así reducir el impacto y desgaste de las piezas cargadas,
Estas máquinas puede prevenir la caída de la corredera cuando haya algún problema, tal como falla en el proceso de prensa o que la varilla de conexión de rompa.

Estándares de seguridad (2006/42/EC)
El abrir el gabinete eléctrico de manera intempestiva causará el apagado de la máquina
Interruptor de pedal hecho en China (grado de seguridad: 4)

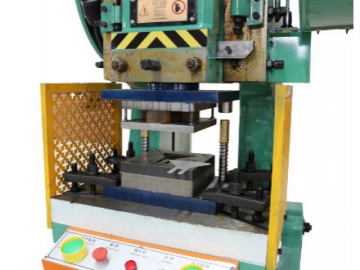

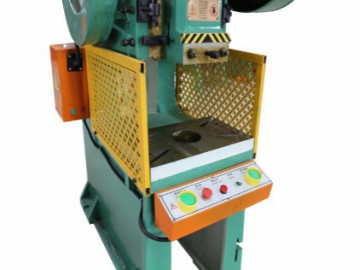

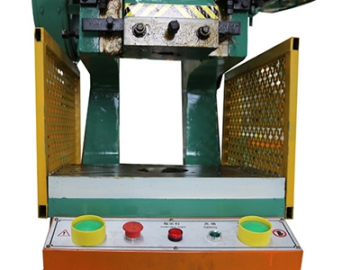

Barreras de seguridad en el lado izquierdo y derecho, conforme a los estándares CE
Monitor de seguridad con interruptor de pedal, para garantizar la seguridad en todo aspecto.
