Motor DC sin escobillas de 45mm con rotor exterior FL45BLW
Solicite un presupuesto
Aplicaciones:
Los motores DC sin escobillas con rotor exterior de la serie FL45BLW son ideales para robots, vehículos de guiado automático, torniquetes, cafeteras y más dispositivos similares.

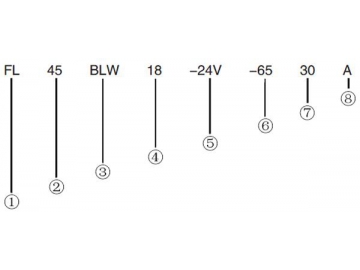

①FL: Fulling Motor; ②45: Diámetro del motor: 45mm; ③BLW: Motor sin escobillas con rotor exterior; ④18: Longitud del motor: 18mm; ⑤ -24V: Voltaje nominal: 24V;⑥ -65: 1% de velocidad sin carga; ⑦ 30: Potencia nominal: 30W; ⑧ A: un solo eje (A), doble eje (B)
EspecificacionesModo de conexión de las bobinas | Conexión en estrella |
Ángulo eléctrico | 120° |
Juego radial | 0.02mm a 4N |
Juego axial | 0.04mm a 4N |
Fuerza radial máxima | 28N |
Fuerza axial máxima | 10N |
Clase de aislamiento | Clase B |
Resistencia dieléctrica | 500V AC en un minuto |
Resistencia de aislamiento | 100MΩ Min., 500V DC |
Conector | Número de pines | Función | Observaciones |
CN1 | 1 | Fase U | |
2 | Fase V | ||
3 | Fase W | ||
CN2 | 1 | GND | Hall GND |
2 | Vcc | Hall de entrada | |
3 | Hall A | 5VDC-- 24VDC | |
4 | Hall B | ||
5 | Hall C |
Unidad | Tolerancia | FL45BLW18-24V-6530A | FL45BLW21-24V-6750A | FL45BLW27-24V-6170A | |
Número de polos | 16 | 16 | 16 | ||
Número de fases | 3 | 3 | 3 | ||
Voltaje nominal | VDC | 24 | 24 | 24 | |
Velocidad sin carga | RPM | ±10% | 6500 | 6700 | 6100 |
Corriente sin carga | A | <0.4A | 0.27 | 0.33 | 0.38 |
Velocidad nominal | RPM | ±10% | 5000 | 5260 | 4840 |
Par nominal | mN·m | 50 | 84 | 130 | |
Potencia nominal | W | 30 | 50 | 70 | |
Par máximo | mN·m | 150 | 250 | 390 | |
Corriente máxima | A | ±10% | 4.8 | 7.8 | 11 |
Resistencia fase a fase | Ω at 25℃ | ±10% | 1.42Ω | 0.71Ω | 0.56Ω |
Inductancia fase a fase | mH | ±20% | 0.59 | 0.43 | 0.27 |
Par constante | mNm/A | ±10% | 35.3 | 34.2 | 37.2 |
Constante de fuerza contraelectromotriz | Vrms/KRPM | ±10% | 2.61 | 2.34 | 2.75 |
Inercia del rotor | g·cm2 | 99 | 135 | 181 | |
Peso | g | 80 | 120 | 150 |
* Este motor se puede diseñar y fabricar de forma personalizada dependiendo de los requerimientos del cliente.
Ventajas:
A diferencia del motor de rotor interno, nuestro motor sin escobillas con rotor exterior posee una estructura más compacta y una baja ondulación de par. Por otra parte, sometido al mismo volumen, este motor sin escobillas produce un par motor más potente.
Productos relacionados
Comentarios
Otros productos
Novedades
Cámara de prueba de gases (Cámara de prueba de gases corrosivos, cámara de prueba contaminantes corrosivos)
beiertest.com.ar
Más
Otros productos
Motor DC de Imán Permanente sin Escobillas 1200W (2900 RPM), TF120AH; Motor para Control de Desplazamiento Vertical
motors-manufacturer.com.ar

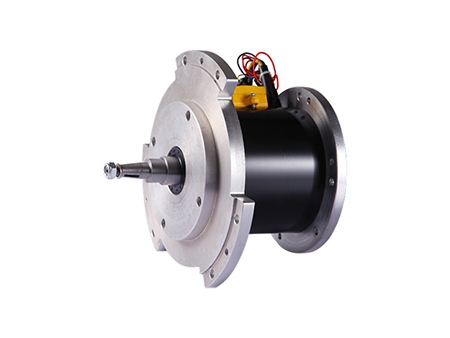

Motor DC de Imán Permanente sin Escobillas 1200W (3450 RPM), TF120BH; Motor para Control de Desplazamiento Vertical
