Bloque en V magnético
Solicite un presupuesto
Este producto se ha descontinuado y eliminado de nuestros almacenes.

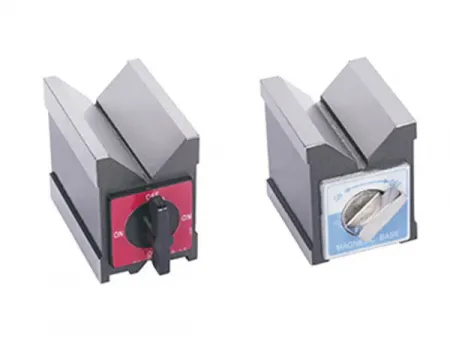

El bloque en V magnético es fácil de utilizar. La parte con la ranura en forma de V y la parte inferior son magnéticas. Es adecuado para el control durante el procesamiento de productos cilíndricos. Puede verificar la verticalidad, concentricidad, etc. Este producto está disponible en los siguientes tamaños: 60×60×60mm, 100×60×100mm y 150×60×120mm. La fuerza magnética de trabajo es de 20 kg×2, 25kg×2 y 30kg×2.
| A | B | H | E | Fuerza magnética (Kg) |
| 60 | 60 | 60 | 30 | 40 |
| 100 | 60 | 100 | 60 | 50 |
| 150 | 60 | 120 | 90 | 60 |
| Tamaño (mm) | Planicidad de la superficie de trabajo | Paralelismo entre la ranura en forma de V y la superficie inferior | Paralelismo entre la ranura en forma de V y la superficie lateral | Grado de simetría entre la ranura en forma de V y las dos superficies laterales | Verticalidad entre la ranura en forma de V y la cara del extremo | ||||||||||
| Grado de precisión(μm) | |||||||||||||||
| 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | |
| 80×60×75 | 1.5 | 2 | 3 | 205 | 6 | 12 | 3 | 6 | 12 | 6 | 12 | 22 | 6 | 6 | 12 |
| 100×60×80 | 1.5 | 3 | 5 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 |
| 150×50×125 | 4 | 6 | 10 | 20 | 10 | 20 | 20 | 40 | |||||||
