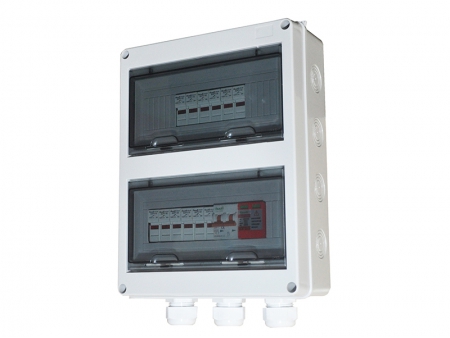

Caja combinadora fotovoltaica de ABS (5 cuerdas)

Solicite un presupuesto

Nosotros: http://sd-solarequipment.com.ar/6-4-5-string-abs-pv-combiner-box.html

Caja combinadora solar de 1000VDC 5 entradas / 1 salida

En un sistema de generación de energía solar fotovoltaica, la caja combinadora fotovoltaica de 5 cuerdas puede consolidar 5 circuitos en el sistema fotovoltaico y utiliza una carcasa de ABS, lo que la hace altamente rentable y cada vez más utilizada por más personas. Además de su función de consolidación de corrientes fotovoltaicas, nuestra caja combinadora fotovoltaica también cuenta con una serie de funciones de protección integrales, que incluyen protección contra sobrecorriente, protección contra sobretensiones y protección contra rayos.

Aplicaciones

Sistema de generación de energía solar fotovoltaica

Características

La caja combinadora fotovoltaica de 5 cuerdas puede acomodar hasta 28 cuerdas de paneles fotovoltaicos, con una corriente nominal máxima de 15A para una sola matriz de entrada.
Amplia entrada de voltaje de CC, con el voltaje de entrada más alto de la matriz fotovoltaica que alcanza los 1000 VDC.
Cumple con los requisitos de instalación en interiores y exteriores, con un nivel de protección IP65.
La entrada del conector de cable PG permite un cableado cómodo y seguro.

Especificaciones

Modelo	PVB-5/1
Entrada de generador fotovoltaico
Voltaje máx. del generador fotovoltaico	600VDC
Número de cuerdas de entrada fotovoltaica	5 cuerdas
Corriente nominal para cada cuerda	15A
Max. corriente de salida	75A
Protección contra sobrecorriente para cada cuerda	sí
Tamaño de cable positivo y negativo	4mm2
Cuerda de salida	1 cuerda
Accesorios estándar
Disyuntor de salida de CC	100A/2P
Módulo de protección contra rayos fotovoltaicos	40KA/1000V
Entornos de trabajo y dimensiones
Dimensiones de la caja (L×An×Al)	255×235×110mm
Peso	3.5kg
Grado de protección	IP65
Altitud	≤3000m
Temperatura de trabajo	-15～ 55℃
Temperatura de almacenamiento	-25～ 85℃
Material de la caja	Plástico ABS
