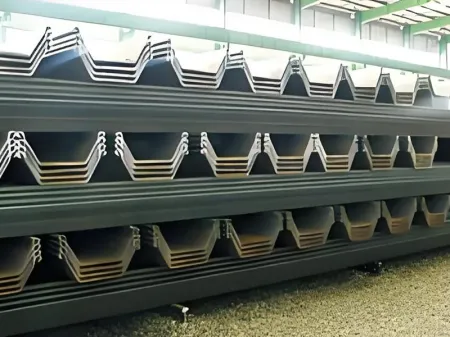

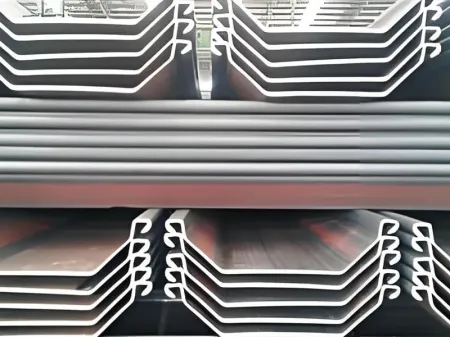

Tablestacas metálicas con forma de U estándar japonés
Dimensiones
| Tamaño (Ancho × altura) | Ancho activa (mm) | Altura activa (mm) | Espesor de la placa (mm) | Por pieza | Superficie por anchura de la tablestaca | ||||||
| Área transversal (cm²) | Peso teórico (kg/m) | Momento de inercia Ix (cm⁴) | Momento resistente elástico Wx (cm³) | Área transversal (cm²) | Peso teórico (kg/m²) | Momento de inercia Ix (cm⁴) | Momento resistente elástico Wx (cm³) | ||||
| SPU-Ⅰ | 400 | 85 | 8 | 45.21 | 35.5 | 113 | 88.7 | 4500 | 529 | ||
| SPU-Ⅱ | 400 | 100 | 10.5 | 61.18 | 48 | 1240 | 152 | 153 | 120.1 | 8740 | 874 |
| SPU-Ⅲ | 400 | 125 | 13 | 76.42 | 60 | 2220 | 223 | 191 | 149.9 | 16800 | 1340 |
| SPU-ⅢA | 400 | 150 | 13.1 | 74.4 | 58.4 | 2790 | 250 | 186 | 146 | 22800 | 1520 |
| SPU-Ⅳ | 400 | 170 | 15.5 | 96.99 | 76.1 | 4670 | 362 | 242.5 | 190.4 | 38600 | 2270 |
| SPU-VL | 500 | 200 | 24.3 | 133.8 | 105 | 7960 | 520 | 267.6 | 210 | 63000 | 3150 |
| SPU-ⅥL | 500 | 225 | 27.6 | 153 | 120 | 11400 | 680 | 306 | 240 | 86000 | 3820 |
| SPUⅡW | 600 | 130 | 10.3 | 78.7 | 61.8 | 2110 | 203 | 131.2 | 103 | 13000 | 1000 |
| SPU-ⅢW | 600 | 180 | 13.4 | 103.9 | 81.6 | 5220 | 376 | 173.2 | 136 | 32400 | 1800 |
| SPU-ⅣW | 600 | 210 | 18 | 135.3 | 106 | 8630 | 539 | 225.5 | 177 | 56700 | 2700 |
Composición química (%)
| Estándar | Grado | C(Máx.) | Si(Máx.) | Mn(Máx.) | P(Máx.) | S(Máx.) | N(Máx.) | CEQ(Máx.) |
| JISA 5523 &JISA 5528 | SYW295 | 0.18 | 0.55 | 1.5 | 0.04 | 0.04 | 0.006 | 0.44 |
| SYW390 | 0.18 | 0.55 | 1.5 | 0.04 | 0.04 | 0.006 | 0.46 |
Propiedades mecánicas
| Estándar | Grado | Fluencia (N/mm²) | Tensión de rotura (N/mm²) | Elongación (%) | Dureza [(O℃)(J)] |
| JISA 5523 | SYW295 | ≧295 | ≧490 | ≧17 | ≧43 |
| SYW390 | ≧390 | ≧540 | ≧15 | ≧43 | |
| JISA 5528 | SY295 | ≧295 | ≧490 | ≧17 | - |
| SY390 | ≧390 | ≧540 | ≧15 | - |

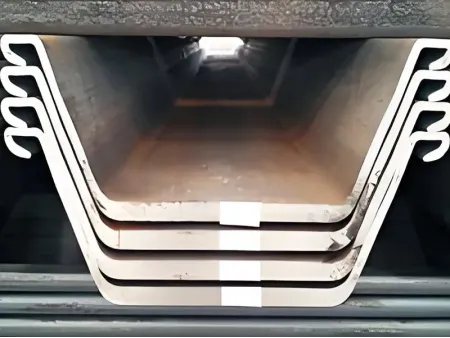

Tablestacas metálicas con forma de U estándar europeo
Las tablestacas en U se usan extensamente alrededor del mundo para construcciones permanentes o temporales.
Proporcionan las siguientes ventajas:
- Amplia gama de secciones en términos de características geométricas, lo que aumenta las posibilidades de aplicación de estos perfiles económicos.
- Gran aptitud para el uso repetitivo.
- Amplia gama de módulos resistentes, ideal para distintos fines de construcción.
- Aplicación exitosa en diferentes tipos de proyectos, tales como estructuras permanentes, retención temporal de tierra y ataguías temporales.
| Tamaño（Ancho ×Altura) | Ancho (mm) | Altura (mm) | Espesor (mm) | Espesor (mm) | Momento resistente elástico cm³/m) | Peso (kg/m) | Momento de inercia Ix (cm⁴) | Momento resistente elástico (cm³/m) |
| SPU601 | 600 | 309 | 7.5 | 6.5 | 858 | 46.7 | 11496 | 742 |
| SPU602 | 600 | 309 | 8.2 | 8 | 990 | 54.3 | 13075 | 845 |
| SPU603 | 600 | 309 | 9.7 | 8.4 | 1308 | 64.8 | 18251 | 1180 |
| SPU604 | 600 | 380 | 10.5 | 9 | 1822 | 74.1 | 30726 | 1620 |
| SPU605 | 600 | 410 | 12.8 | 9 | 2256 | 82.4 | 41127 | 2006 |
| SPU606A | 600 | 420 | 14 | 9 | 2476 | 86.2 | 46217 | 2200 |
| SPU18-1 | 600 | 430 | 10.2 | 8.4 | 1988 | 72.6 | 35950 | 1670 |
| SPU22-1 | 600 | 450 | 11.1 | 9 | 2422 | 81.9 | 46380 | 2060 |
| SPU28 | 600 | 454 | 15.2 | 10.1 | 3269 | 101.8 | 64460 | 2840 |
| SPU32 | 600 | 452 | 19.5 | 11 | 3687 | 114.1 | 72320 | 3200 |
| SPU16 | 750 | 411 | 11.5 | 9.3 | 1891 | 86.3 | 32850 | 1600 |
| SPU20 | 750 | 444 | 12 | 10 | 2339 | 96.9 | 44440 | 2000 |
| SPU25 | 750 | 450 | 14.5 | 10.2 | 2866 | 110.4 | 56240 | 2500 |

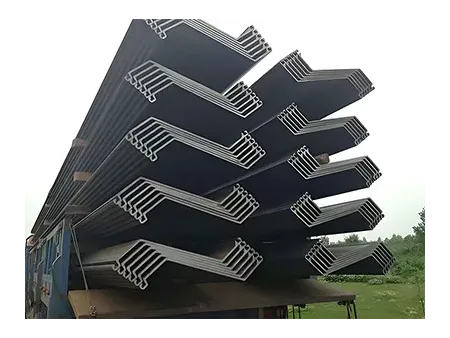

Perfiles Z estándar europeo
Las tablestacas con forma de Z presentan las siguientes ventajas:
- Excelente módulo resistente.
- Bajo precio.
- Gran anchura y alto rendimiento de instalación.
- Extraordinaria resistencia a la tracción.
- Ideal para estructuras permanentes.

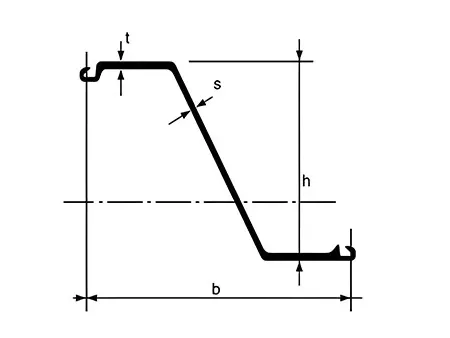

| Tamaño (Ancho ×Altura) | Ancho activa (mm) | Altura activa (mm) | Espesor de la placa (mm) | Peso teórico (kg/m) | Momento de inercia Ix (cm⁴) | Momento resistente elástico (cm³/m) | ||
| t | s | Una sola estaca (Kg/m) | Pared (kg.m²) | |||||
| SPZ48 | 580 | 481 | 19.1 | 15.1 | 140.2 | 242.2 | 115921 | 4820 |
| SPZ12 | 700 | 314 | 8.5 | 8.5 | 67.7 | 96.7 | 18880 | 1205 |
| SPZ13 | 700 | 315 | 9.5 | 9.5 | 74 | 105.7 | 20540 | 1305 |
| SPZ14 | 700 | 316 | 10.5 | 10.5 | 80.3 | 114.7 | 22190 | 1405 |
| SPZ17 | 700 | 420 | 8.5 | 8.5 | 73.1 | 104.4 | 36230 | 1730 |
| SPZ18 | 700 | 418 | 9.1 | 9.1 | 76.9 | 110.2 | 37726 | 1807 |
| SPZ19 | 700 | 421 | 9.5 | 9.5 | 80 | 114.3 | 39380 | 1870 |
| SPZ20 | 700 | 421 | 10 | 10 | 83.5 | 119.3 | 40960 | 1945 |
| SPZ24 | 700 | 459 | 1.2 | 11.2 | 95.7 | 136.7 | 55820 | 2430 |
| SPZ26 | 700 | 459 | 12.3 | 12.3 | 103.3 | 147.7 | 59759 | 2604 |
| SPZ28 | 700 | 461 | 13.2 | 13.2 | 110 | 157.2 | 63620 | 2760 |
| SPZ36 | 700 | 499 | 15 | 11.2 | 118.6 | 169.5 | 89610 | 3590 |
| SPU38 | 700 | 500 | 16 | 12.2 | 126.4 | 180.6 | 94840 | 3795 |
| SPU40 | 700 | 501 | 17 | 13.2 | 134.2 | 191.7 | 100080 | 3995 |

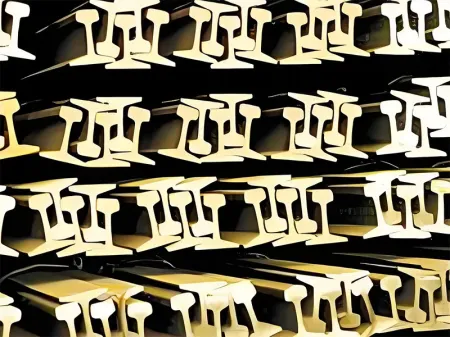

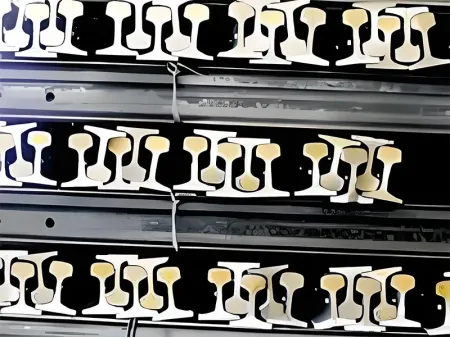

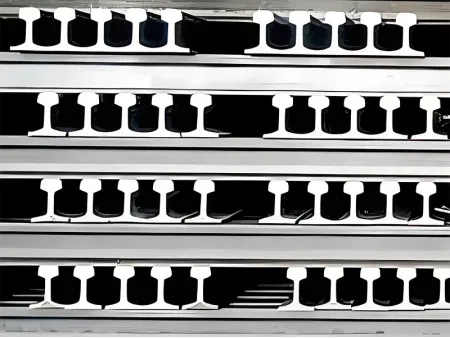

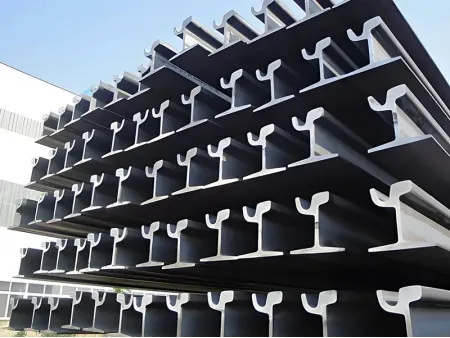

Riel liviano (estándar chino)
- Norma GB11264-89: GB6KG, GB9KG, GB12KG, GB15KG, GB22KG, GB30KG
- Norma YB222-63: 8KG, 18KG, 24KG
| Norma: | |||||||
| Tamaño | Dimensiones (mm) | Peso (kg/m) | Material | Longitud (m) | |||
| Cabeza (mm) | Altura (mm) | Fondo (mm) | Alma de nervadura (mm) | ||||
| GB6KG | 25.4 | 50.8 | 50.8 | 4.76 | 5.98 | Q235B | 6-12 |
| GB9KG | 32.1 | 63.5 | 63.5 | 5.9 | 8.94 | Q235B | 6-12 |
| GB12KG | 38.1 | 69.85 | 69.85 | 7.54 | 12.2 | Q235B/55Q | 6-12 |
| GB15KG | 42.86 | 79.37 | 79.37 | 8.33 | 15.2 | Q235B/55Q | 6-12 |
| GB22KG | 50.3 | 93.66 | 93.66 | 10.72 | 23.3 | Q235B/55Q | 6-12 |
| GB30KG | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | Q235B/55Q | 6-12 |
| Norma: | |||||||
| 8KG | 25 | 65 | 54 | 7 | 8.42 | Q235B | 6-12 |
| 18KG | 40 | 90 | 80 | 10 | 18.06 | Q235B/55Q | 6-12 |
| 24KG | 51 | 107 | 92 | 10.9 | 24.46 | Q235B/55Q | 6-12 |

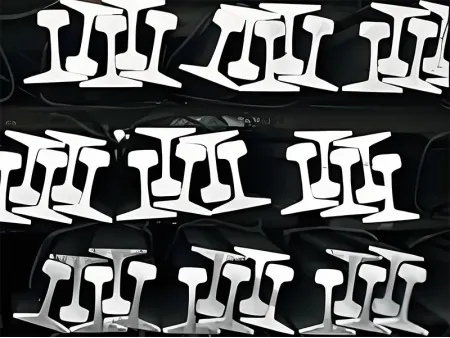

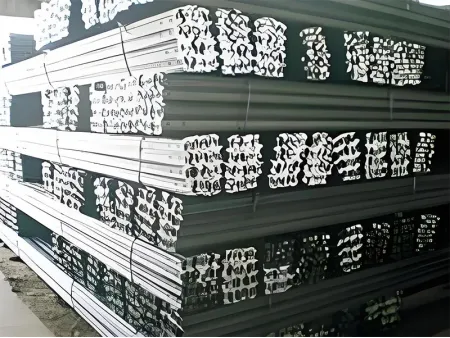

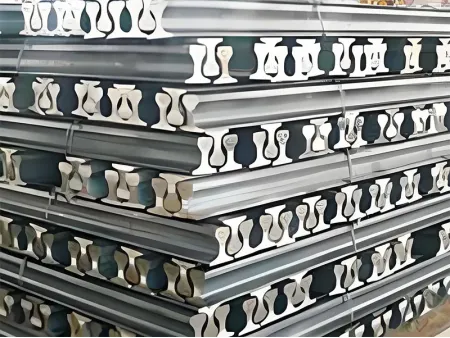

Riel pesado (estándar chino)
- Norma GB2585-2007: P38KG, P43KG, P50KG, P60KG
| Norma: | |||||||
| Tamaño | Dimensiones (mm) | Peso (kg/m) | Material | Longitud (m) | |||
| Cabeza (mm) | Altura (mm) | Fondo (mm) | Alma de nervadura (mm) | ||||
| P38KG | 68 | 134 | 114 | 13 | 38.733 | U71Mn | 12.5-25 |
| P43KG | 70 | 140 | 114 | 14.5 | 44.653 | U71Mn | 12.5-25 |
| P50KG | 70 | 152 | 132 | 15.5 | 51.514 | U71Mn | 12.5-25 |
| P60KG | 73 | 170 | 150 | 16.5 | 61.64 | U71Mn | 12.5-25 |

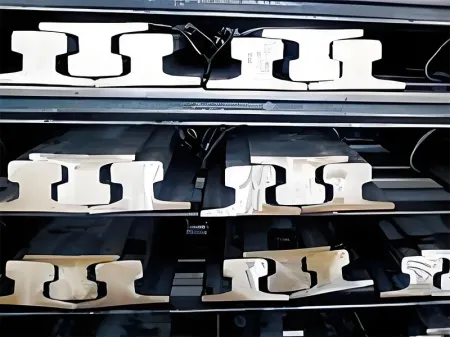

Riel de grúa (estándar chino)
- Norma YB/T5055-93: QU70, QU80, QU100, QU120
| Norma: | |||||||
| Tamaño | Dimensiones (mm) | Peso (kg/m) | Material | Longitud (m) | |||
| Cabeza (mm) | Altura (mm) | Fondo (mm) | Alma de nervadura (mm) | ||||
| QU 70 | 70 | 120 | 120 | 28 | 52.8 | U71Mn | 12 |
| QU 80 | 80 | 130 | 130 | 32 | 63.69 | U71Mn | 12 |
| QU 100 | 100 | 150 | 150 | 38 | 88.96 | U71Mn | 12 |
| QU 120 | 120 | 170 | 170 | 44 | 118.1 | U71Mn | 12 |

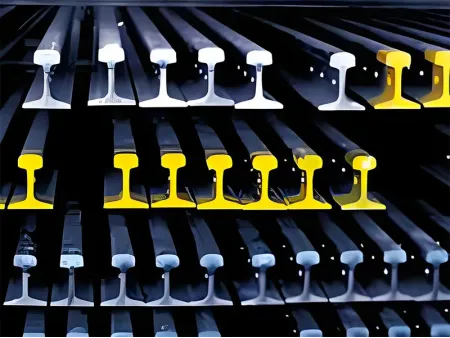

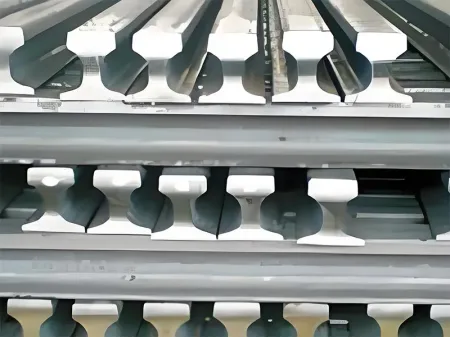

Riel de acero (norma americana)
- Norma ASTMA1, AREMA: ASCE25, ASCE30, ASCE40, ASCE60, ASCE75, ASCE85, 90RA, 115RE, 136RE, 175LBS
| Norma: | |||||||
| Tamaño | Dimensiones (mm) | Peso (kg/m) | Material | Longitud (m) | |||
| Cabeza (mm) | Altura (mm) | Fondo (mm) | Alma de nervadura (mm) | ||||
| ASCE 25 | 38.1 | 69.85 | 69.85 | 7.54 | 12.4 | 700 | 6-12 |
| ASCE 30 | 42.86 | 79.38 | 79.38 | 8.33 | 14.88 | 700 | 6-12 |
| ASCE 40 | 47.62 | 88.9 | 88.9 | 9.92 | 19.84 | 700 | 6-12 |
| ASCE 60 | 60.32 | 107.95 | 107.95 | 12.3 | 29.76 | 700 | 6-12 |
| ASCE 75 | 62.71 | 122.24 | 122.24 | 13.49 | 37.2 | 900A/1100 | 12-25 |
| ASCE 85 | 65.09 | 131.76 | 131.76 | 14.29 | 42.17 | 900A/1100 | 12-25 |
| 90RA | 65.09 | 142.88 | 130.18 | 14.29 | 44.65 | 900A/1100 | 12-25 |
| 115RE | 69.06 | 168.28 | 139.7 | 15.88 | 56.9 | 900A/1100 | 12-25 |
| 136RE | 74.61 | 185.74 | 152.4 | 17.46 | 67.41 | 900A/1100 | 12-25 |
| 175LBs | 109.86 | 152.4 | 152.4 | 38.1 | 86.8 | 900A/1100 | 12-25 |
Riel de acero norma BS
- Norma BS11: 1985: 50O, 60A, 75A, 75R, 80A, 80R, 90A, 100A, 113A
| Norma: | |||||||
| Tamaño | Dimensiones (mm) | Peso (kg/m) | Material | Longitud (m) | |||
| Cabeza (mm) | Altura (mm) | Fondo (mm) | Alma de nervadura (mm) | ||||
| 50 O | 52.39 | 100.01 | 100.01 | 10.32 | 24.833 | 700 | 6-18 |
| 60 A | 57.15 | 114.3 | 109.54 | 11.11 | 30.618 | 900A | 6-18 |
| 75 A | 61.91 | 128.59 | 114.3 | 12.7 | 37.455 | 900A | 8-25 |
| 75 R | 61.91 | 128.59 | 122.24 | 13.1 | 37.041 | 900A | 8-25 |
| 80 A | 63.5 | 133.35 | 117.47 | 13.1 | 39.761 | 900A | 8-25 |
| 80 R | 63.5 | 133.35 | 127 | 13.49 | 39.674 | 900A | 8-25 |
| 90 A | 66.67 | 142.88 | 127 | 13.89 | 45.099 | 900A | 8-25 |
| 100 A | 69.85 | 152.4 | 133.35 | 15.08 | 50.182 | 900A | 8-25 |
| 113 A | 69.85 | 158.75 | 139.7 | 20 | 56.398 | 900A | 8-25 |
Riel de acero norma UIC860
- Norma UIC860: UIC50, UIC54, UIC60
| Norma: | |||||||
| Tamaño | Dimensiones (mm) | Peso (kg/m) | Material | Longitud (m) | |||
| Cabeza (mm) | Altura (mm) | Fondo (mm) | Alma de nervadura (mm) | ||||
| UIC50 | 70 | 152 | 125 | 15 | 50.46 | 900A/1100 | 12-25 |
| UIC54 | 70 | 159 | 140 | 16 | 54.43 | 900A/1100 | 12-25 |
| UIC60 | 74.3 | 172 | 150 | 16.5 | 60.21 | 900A/1100 | 12-25 |
Riel de acero norma JIS
- Norma: JIS
| Norma: | |||||||
| Tamaño | Dimensiones (mm) | Peso (kg/m) | Material | Longitud (m) | |||
| Cabeza (mm) | Altura (mm) | Fondo (mm) | Alma de nervadura (mm) | ||||
| JIS 15KG | 42.86 | 79.37 | 79.37 | 8.33 | 15.2 | JIS E Norma | 9-10 |
| JIS 22KG | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | 9-10 | |
| JIS 30KG | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | 9-10 | |
| JIS 37Ａ | 62.71 | 122.24 | 122.24 | 13.49 | 37.2 | 10-25 | |
| JIS 50N | 65 | 153 | 127 | 15 | 50.4 | 10-25 | |
| CR 73 | 100 | 135 | 140 | 32 | 73.3 | 10-12 | |
| CR 100 | 120 | 150 | 155 | 39 | 100.2 | 10-12 | |
Riel de acero norma EN
- Norma EN 13674-1-2003: 49E1, 49E2, 50E1, 50E2, 50E4, 50E5, 50E6, 54E1, 54E2, 54E3, 55E1, 60E1
| Norma: | |||||||
| Tamaño | Dimensiones (mm) | Peso (kg/m) | Material | Longitud (m) | |||
| Cabeza (mm) | Altura (mm) | Fondo (mm) | Alma de nervadura (mm) | ||||
| 49 E1 | 67 | 149 | 125 | 14 | 49.39 | R260/R350HT | 12-25 |
| 49 E2 | 67 | 148 | 125 | 14 | 49.1 | R260/R350HT | 12-25 |
| 50 E1 | 65 | 153 | 134 | 15.5 | 50.37 | R260/R350HT | 12-25 |
| 50 E2 | 72 | 151 | 140 | 15 | 49.97 | R260/R350HT | 12-25 |
| 50 E4 | 70 | 152 | 125 | 15 | 50.46 | R260/R350HT | 12-25 |
| 50 E5 | 67 | 148 | 135 | 14 | 49.9 | R260/R350HT | 12-25 |
| 50 E6 | 65 | 153 | 140 | 15.5 | 50.9 | R260/R350HT | 12-25 |
| 54 E1 | 70 | 159 | 140 | 16 | 54.77 | R260/R350HT | 12-25 |
| 54 E2 | 67.01 | 161 | 125 | 16 | 53.82 | R260/R350HT | 12-25 |
| 54 E3 | 67 | 154 | 125 | 16 | 54.57 | R260/R350HT | 12-25 |
| 55 E1 | 62 | 155 | 134 | 19 | 56.03 | R260/R350HT | 12-25 |
| 60 E1 | 72 | 172 | 150 | 16.5 | 60.21 | R260/R350HT | 12-25 |
Riel de acero norma IN
- Norma EN 13674-1-2003: A55, A65, A75, A100, A120
| Norma: | |||||||
| Tamaño | Dimensiones (mm) | Peso (kg/m) | Material | Longitud (m) | |||
| Cabeza (mm) | Altura (mm) | Fondo (mm) | Alma de nervadura (mm) | ||||
| A55 | 55 | 65 | 150 | 31 | 31.8 | 900A | 10-12 |
| A65 | 65 | 75 | 175 | 38 | 43.1 | 900A | 10-12 |
| A75 | 75 | 85 | 200 | 45 | 56.2 | 900A | 10-12 |
| A100 | 100 | 95 | 200 | 60 | 74.3 | 900A | 10-12 |
| A120 | 120 | 105 | 220 | 72 | 100 | 900A | 10-12 |
Riel ranurado
- Norma: BS EN 14811: 2006: 59R1 59R2 60R1 60R2
| Tamaño | Altura (mm) | Fondo (mm) | Cabeza A (mm) | Cabeza B(mm) | Canal A (mm) | Canal B (mm) | Alma de la nervadura (mm) | Peso (kg/m) |
| 59R1 | 180 | 180 | 113 | 56 | 42 | 15 | 12 | 58.97 |
| 59R2 | 180 | 180 | 113 | 55.83 | 42.52 | 14.65 | 12 | 58.14 |
| 60R1 | 180 | 180 | 113 | 56 | 36 | 21 | 12 | 60.59 |
| 60R2 | 180 | 180 | 113 | 55.83 | 36.34 | 20.83 | 12 | 59.75 |
