Perfiladora de soporte de paneles solares

Solicite un presupuesto

Nosotros: http://roll-formingmachines.com.ar/8-1-solar-panel-mount-roll-forming-machine.html

La perfiladora de soporte paneles solares es una línea de producción integrada diseñada específicamente para la fabricación de perfiles de canal con orificios ranurados en varios tamaños, lo que la hace ideal para racks de sistemas solares fotovoltaicos. Estos perfiles metálicos reutilizables se utilizan habitualmente para soportes de tuberías, soportes de bandejas de cables, soportes de conductos y marcos de soporte de paneles solares, ofreciendo una solución versátil en múltiples industrias.

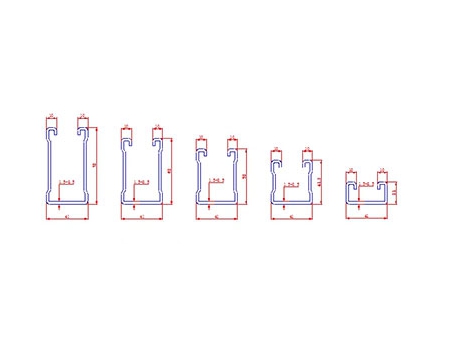

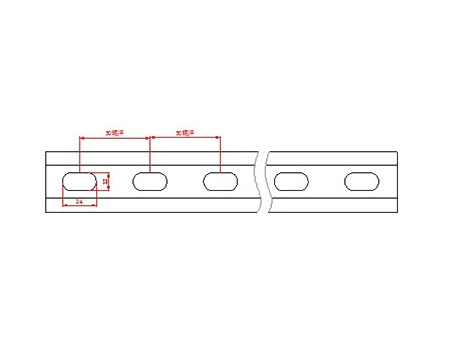

Dibujo de perfil

Tamaños disponibles para 41-21, 41-41, 41-52, 41-62, 41-72 cinco tipos de perfil que se forman con punzonado rotativo continuo.

Especificaciones

Material de alimentación	Materia prima	Q235/ Q345
	Espesor del material	1.5-2.5mm
	Ancho del material	Aprox. 98mm-200mm
Desenrollador	Potencia del motor principal	3kW
	Ancho de la bobina	350mm
	Diámetro interior	450-530mm
	Max. cargado	4T*2 rollos
Punzonadora rotativa XHH300	Potencia del motor principal	15kW
	Potencia del motor de elevación	3*0.37kW
	Velocidad de punzonado rotativo	0-50m/min
	Espesor del material	1.5-2.5mm
	Ancho de punzonado rotativo	98-200mm
Perfiladora de soporte de panel solar ZD/C21-72	Potencia del motor principal	2*22kW
	Motor para el control del tamaño de la máquina	2*0.75kW
	Velocidad de formación	0-50m/min
	Ancho de alimentación	98-200mm
	Espesor del rollo	1.5-2.5 mm
	Pasos de formación	24 pasos
	Rodillos	Acero Cr12Mov con tratamiento térmico, cromado duro
	Eje	Acero 40Cr

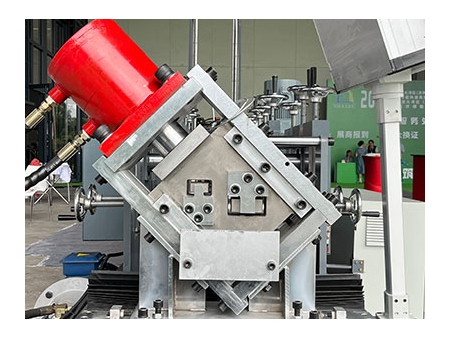

Dispositivo de corte continuo	Método de corte	Post-corte (no se generan desechos)
	Un juego de cuchillas para cada tamaño: 21x41 / 41x41 / 52x41 / 62x41 / 72x41
	Material del cortador	Cr12Mov
	Seguimiento de la potencia del motor	3kW (servomotor)
Estación hidráulica	Potencia del motor hidráulico	4kW
	Marca de piezas	YUKEN
	Volumen del tanque de combustible	80L
Sistema de control	Marca	Delta
Sistema de control	Tolerancia de corte	±2 mm

Componentes de la máquina

Toda la configuración del equipo se personaliza de acuerdo con los requisitos específicos del cliente. Los componentes potenciales pueden incluir un desenrollador, una unidad de nivelación, un sistema de punzonado, una sección de perfilado, una unidad de corte, un estante o rack de material y más.

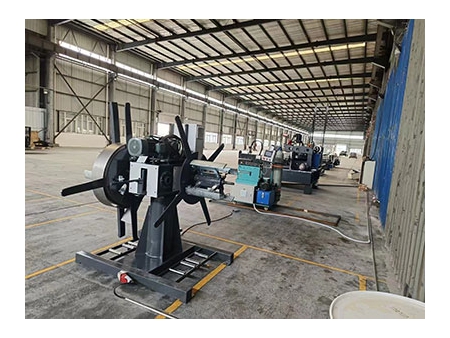

Desenrollador de doble cabezal 4 4T

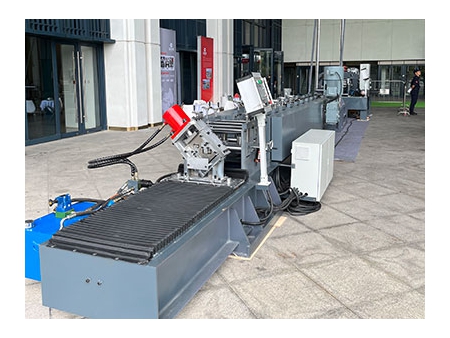

Perfiladora de soporte de panel solar ZD/C21-72

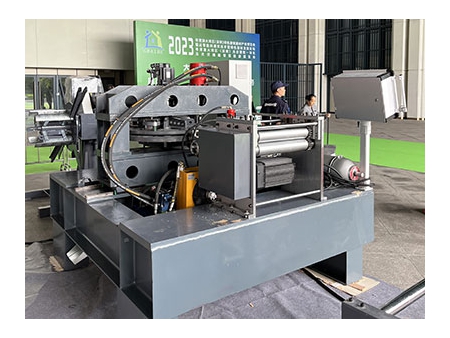

Punzonadora de torreta de alta velocidad

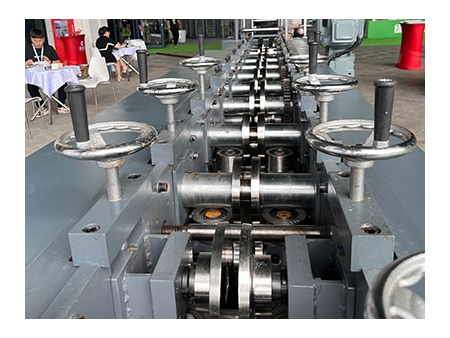

Perfiladora

Troquel de rodillo

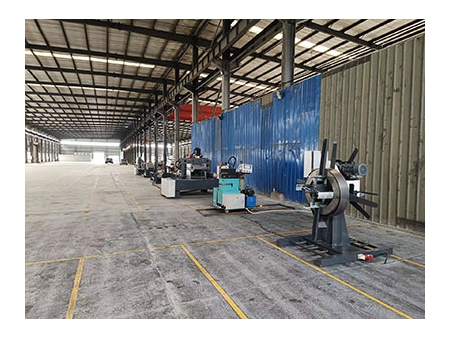

Equipo completo para la fabricación de soportes de paneles solares
