para Sistemas de Baja Presión

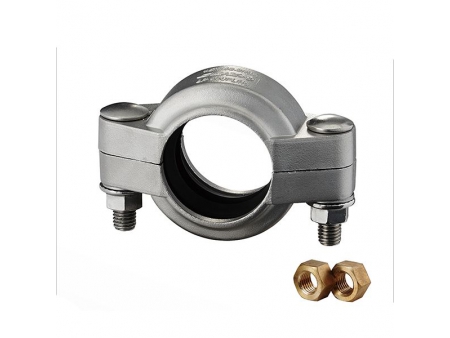

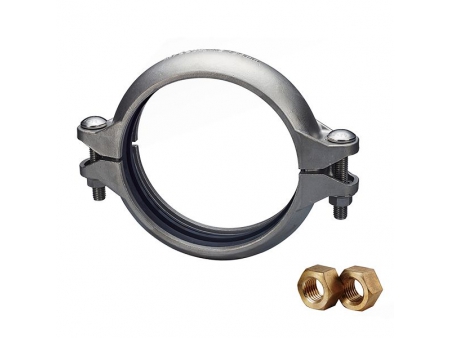

El acoplamiento flexible de acero inoxidable modelo 95LP es adecuado para sistemas de baja presión (MF/UF/RO). El material de la carcasa es acero inoxidable CF-8 grado 304 o acero inoxidable CF8M grado 316L. Los pernos y tuercas están hechos de acero inoxidable 304 o 316L.

  • Tamaño: 3/4"to 12" (DN20 a DN300)
  • Presión nominal de trabajo: 232 psi (16 bar)
  • Solo para tubos con extremos acanalados SCH 10S

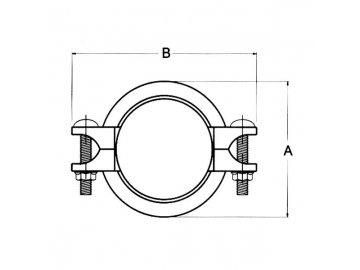

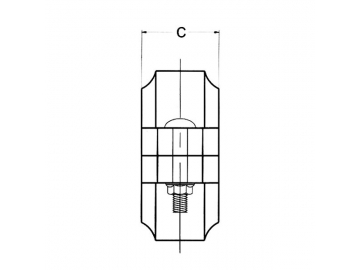

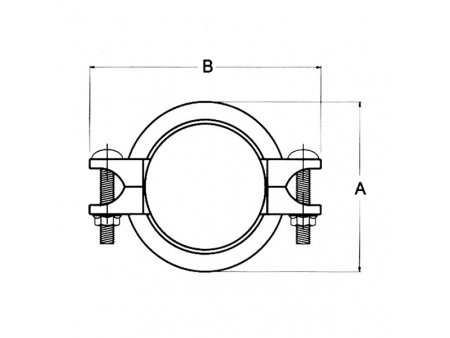

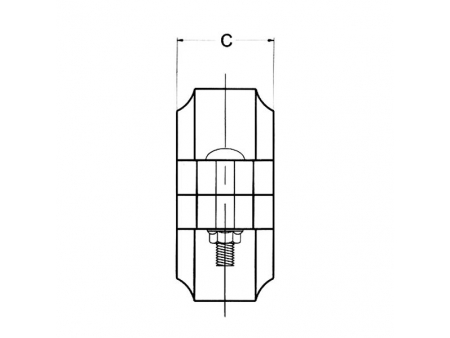

Tamaño Diá. externo Presión de Trabajo Separación del Extremo Dimensiones
Nominal del Tubo Nominal del Tubo A B C
mm in mm in psi bar mm in mm in mm in mm in
20 0.75 26.70 1.050 350 24.13 0-1.6 0-0.06 47 1.850 84 3.307 41 1.614
25 32.00 1.260 350 24.13 0-1.6 0-0.06 50 2 89 3.504 41 1.614
25 1 33.40 1.315 350 24.13 0-1.6 0-0.06 52 2.047 90 3.543 41 1.614
32 38.00 1.496 350 24.13 0-1.6 0-0.06 59 2.323 97 3.819 42 1.654
32 1.25 42.20 1.660 350 24.13 0-1.6 0-0.06 61 2.402 99.7 3.925 42 1.654
40 1.5 48.30 1.900 350 24.13 0-1.6 0-0.06 67 2.638 106.3 4.185 42 1.654
50 57.00 2.244 350 24.13 0-1.6 0-0.06 79 3.11 118 4.646 42 1.654
50 2 60.30 2.375 350 24.13 0-1.6 0-0.06 81 3.189 121 4.764 42 1.654
65 2.5 73.00 2.875 350 24.13 0-1.6 0-0.06 96 3.79 143.1 5.634 43 1.693
65 76.10 3.000 350 24.13 0-1.6 0-0.06 98 3.858 147.3 5.799 43 1.693
80 3 88.90 3.500 350 24.13 0-1.6 0-0.06 111 4.370 160.9 6.335 43 1.693
100 108.00 4.2501 350 24.13 0-3.2 0-0.13 132 5.197 183.3 7.217 47 1.850
100 4 114.30 4.500 350 24.13 0-3.2 0-0.13 138 5.433 189.5 7.461 47 1.850
125 133.00 5.250 350 24.13 0-3.2 0-0.13 157.4 6.197 209.1 8.232 49 1.929
125 5 141.30 5.563 350 24.13 0-3.2 0-0.13 164.4 6.472 216.3 8.516 49 1.929
150 159.00 6.259 300 20.67 0-3.2 0-0.13 184.2 7.252 236 9.291 55 2.165
150 6 168.30 6.625 300 20.67 0-3.2 0-0.13 194.2 7.646 246.2 9.693 55 2.165
200 8 219.10 8.625 300 20.67 0-3.2 0-0.13 251 9.882 310 12.205 60 2.362
250 10 273.00 10.75 1200 82.68 0-3.2 0-0.13 342 13.465 400 15.748 65 2.559
300 12 323.90 12.75 1200 82.68 0-3.2 0-0.13 397 15.630 478 18.819 65 2.559
Especificación de Materiales

Materiales opcionales para la carcasa:

  • Grado CF8 en conformidad con ASTM A351 o A743
  • Tipo 316 a ASTM A743 CF8M
  • Tipo 316L a ASTM A743 CF3M
  • CE8M a ASTM A890 Grado 2A
  • Acero inoxidable austenítico 904L (CN2MCuN) a A351
  • Duplex 2205 (CD3MN) a ASTM A890 Grado 4A
  • Super duplex 2507(CE3MN) a ASTM A890 Grado 5A
  • Acero inoxidable austenítico 254SMO (CK3MCuN) a A743

Juntas de Caucho
Estas juntan son de tipo C, están hechas de EPDM. El rango de temperatura de funcionamiento es de -50~150°C. Son adecuadas para aplicaciones con agua fría, agua caliente, ácido diluido, aire libre de aceite y una variedad de productos químicos. No se recomienda utilizarlas en aplicaciones petroleras.

Tuercas & Pernos

  • Pernos y tuercas de acero inoxidable 304 en conformidad con la norma ASTM F-593
  • Pernos y tuercas de acero inoxidable 316 en conformidad con la norma ASTM F-593
  • Pernos de acero inoxidable 316 en conformidad con la norma ASTM A193 B-8M, tuercas de bronce al silicio de alta resistencia en conformidad con la norma ASTM B98 C65100
