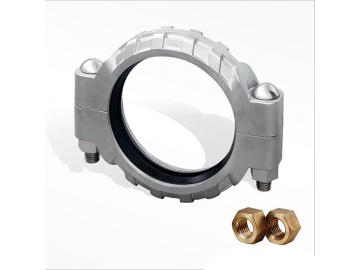

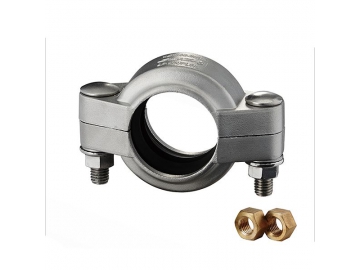

Acoplamiento Flexible Reforzado de Acero Inoxidable, Modelo 97HP

Solicite un presupuesto

Nosotros: http://sanitarytubefittings.com.ar/8-3-stainless-steel-heavy-duty-flexible-coupling.html

El acoplamiento flexible de acero inoxidable modelo 97HP ha sido especialmente diseñado para aplicaciones de alta presión, incluidos los sistemas de ósmosis inversa y desalinización. Para adaptarse a entornos especiales, el material de la carcasa se fabrica con materiales dúplex CD3MN (2205) de alta resistencia y resistentes a la corrosión y con materiales superdúplex CE8MN y CE3ME (2507). Los pernos están hechos de acero inoxidable 316L y las tuercas de alta resistencia están hechas de bronce de silicio para ayudar a prevenir el desgaste causado por el uso prolongado.

Tamaño: 3/4"to 12" (DN20 to DN300)
Presión de trabajo nominal: 1200 psi (83 bar)
Adecuados solo para tubos con extremos acanalados SCH 80

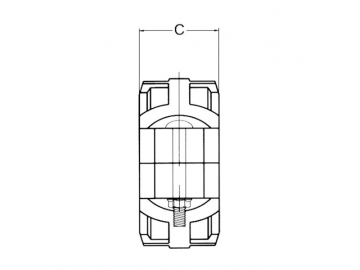

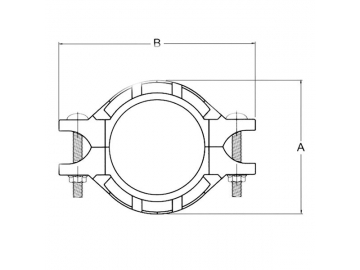

Tamaño	Diá. Externo	Presión de Trabajo	Separación al Extremo	Dimensiones
Nominal	del Tubo	Nominal	del Tubo	A	B	C
mm in	mm in	psi bar	mm in	mm in	mm in	mm in
20 0.75	26.70 1.050	1200 82.68	0-1.6 0-0.06	53 2.087	86 3.386	44 1.732
25	32.00 1.260	1200 82.68	0-1.6 0-0.06	59 2.323	91 3.583	44 1.732
25 1	33.40 1.315	1200 82.68	0-1.6 0-0.06	60 2.362	93 3.661	44 1.732
32	38.00 1.496	1200 82.68	0-1.6 0-0.06	70 2.756	100 3.937	44 1.732
32 1.25	42.20 1.660	1200 82.68	0-1.6 0-0.06	72 2.835	102 4.016	44 1.732
40 1.5	48.30 1.900	1200 82.68	0-1.6 0-0.06	79 3.110	121 4.764	44 1.732
50	57.00 2.244	1200 82.68	0-1.6 0-0.06	89 3.504	133 5.236	45 1.772
50 2	60.30 2.375	1200 82.68	0-1.6 0-0.06	91 3.583	135 5.315	45 1.772
65 2.5	73.00 2.875	1200 82.68	0-1.6 0-0.06	104 4.094	145 5.709	45 1.772
65	76.10 3.000	1200 82.68	0-1.6 0-0.06	108.5 4.272	152 5.984	45 1.772
80 3	88.90 3.500	1200 82.68	0-1.6 0-0.06	125 4.921	166 6.535	45 1.772
100	108.00 4.250	1200 82.68	0-3.2 0-0.13	154 6.063	197 7.756	52 2.047
100 4	114.30 4.500	1200 82.68	0-3.2 0-0.13	157.4 6.197	207 8.150	52 2.047
125	133.00 5.250	1200 82.68	0-3.2 0-0.13	178 7.008	231 9.094	52 2.047
125 5	141.30 5.563	1200 82.68	0-3.2 0-0.13	192 7.559	248 9.764	52 2.047
150	159.00 6.259	1200 82.68	0-3.2 0-0.13	216 8.504	265 10.433	52 2.047
150 6	168.30 6.625	1200 82.68	0-3.2 0-0.13	227 8.937	282 11.102	52 2.047
200 8	219.10 8.625	1200 82.68	0-3.2 0-0.13	281 11.063	244 9.606	64 2.520
250 10	273.00 10.75	1200 82.68	0-3.2 0-0.13	342 13.465	400 15.748	65 2.559
300 12	323.90 12.75	1200 82.68	0-3.2 0-0.13	397 15.630	478 18.819	65 2.559
DN350	377
400	400
400	426
450	457
450	478
500	508
500	530
1000	630

Especificación de Materiales

Materiales opcionales para la carcasa:

Super duplex 2507 (CE3MN) en conformidad con la norma ASTM A890 Grado 5A

CE8M en conformidad con la norma ASTM A890 Grado 2A

Duplex 2205(CD3MN) en conformidad con la norma ASTM A890 Grado 4A

Acero inoxidable austenítico 254SMO (CK3MCuN) en conformidad con A743

Acero inoxidable austenítico 904L (CN2MCuN) en conformidad con A351

Tipo 316 en conformidad con ASTMA743 CF8M

Tipo 316L en conformidad con ASTM A743 CF3M

Juntas de Caucho
Estas juntan tienen forma de C, están hechas de EPDM. El rango de temperatura de funcionamiento es de -50~150°C. Son adecuadas para aplicaciones con agua fría, agua caliente, ácido diluido, aire libre de aceite y una variedad de productos químicos. No se recomienda utilizarlas en aplicaciones petroleras.

Pernos
Pernos de acero inoxidable 316 en conformidad con ASTM A193 B-8M

Tuercas
Tuercas de bronce al silicio de alta resistencia en conformidad con la norma ASTM B98 C65100
