Alambre aislado revestido para resistencia eléctrica

Solicite un presupuesto

Nosotros: http://alloys-material.com/8-2-insulated-coating-resistance-wire.html

Descripción

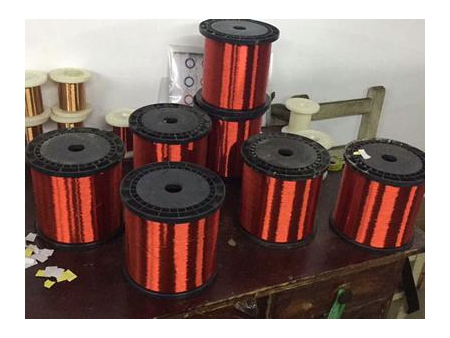

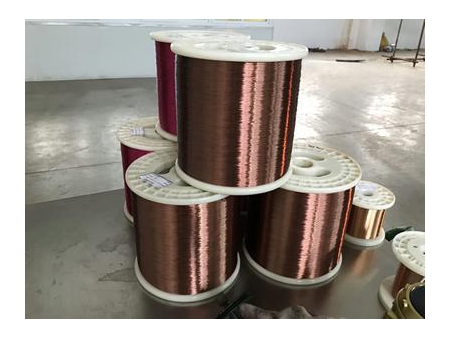

El alambre aislado revestido para resistencia eléctrica tiene una o varias capas aislantes de pintura sobre la superficie del conductor y pasa por un tratamiento de horneado y enfriado. Este alambre para resistencia eléctrica se aplica mucho en resistencias estándar, piezas de automóviles, resistencias bobinadas, y en muchos otros productos de diferentes industrias.
También podemos realizar el aislamiento de revestimiento esmaltado en alambres de metales preciosos como plata y platino.

Tipo del alambre esmaltado

Tipo	Dimensión
Cable	D=0.018mm~3mm
Cinta	W=0.4~24 T=0.01~0.2mm

Tipos de aleaciones desnudas

Alambre de aleación de cobre-níquel	Constantán, CuNi1~CuNi44
Alambre de aleación de níquel-cromo	Ni35Cr20, Ni70Cr30, Ni60Cr15, Ni80Cr20, Ni90Cr10, aleación de níquel-manganeso
Alambre de aleación de hierro-cromo-aluminio	Cr13Al4, Cr21Al4, Cr21Al6, Cr23Al5, Cr25Al5, Cr21Al6Nb, Cr27Al7Mo2
Alambre de aleación de manganeso-cobre	Aleación de CuMn12Ni2, CuMn12Ni4, Mn-Ni-Cu

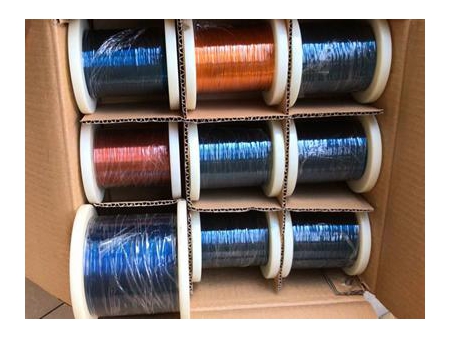

Color de la pintura aislante
Rojo, verde, amarillo, negro, azul y natural.

Diámetro externo máximo del alambre esmaltado y espesor de aislamiento mínimo

Diámetro nominal /mm	Espesor de aislamiento mínimo		Diámetro máximo del alambre esmaltado
Diámetro nominal /mm	Ⅰ	Ⅱ	Ⅰ	Ⅱ
0.02	0.005	0.009	0.09	0.036
0.022	0.005	0.019	0.032	0.038
0.025	0.006	0.010	0.036	0.042
0.028	0.006	0.010	0.039	0.045
0.030	0.006	0.011	0.042	0.048
0.032	0.006	0.011	0.044	0.050
0.036	0.007	0.012	0.049	0.055
0.040	0.007	0.012	0.053	0.060
0.045	0.008	0.013	0.059	0.066
0.050	0.008	0.014	0.064	0.072
0.056	0.009	0.015	0.071	0.079
0.060	0.009	0.016	0.076	0.084
0.063	0.009	0.016	0.080	0.088
0.071	0.010	0.017	0.089	0.097
0.080	0.011	0.018	0.099	0.108
0.090	0.012	0.019	0.111	0.120
0.100	0.012	0.021	0.122	0.132
0.112	0.012	0.021	0.135	0.146
0.125	0.014	0.023	0.150	0.161
0.140	0.015	0.024	0.166	0.179
0.150	0.016	0.025	0.177	0.191
0.160	0.017	0.028	0.188	0.202
0.180	0.018	0.028	0.210	0.225
0.200	0.019	0.030	0.231	0.248
0.224	0.021	0.032	0.258	0.275
0.250	0.022	0.034	0.285	0.304
0.280	0.024	0.036	0.318	0.338
0.300	0.025	0.037	0.339	0.360
0.315	0.026	0.038	0.356	0.376
0.355	0.027	0.041	0.398	0.420
0.400	0.028	0.043	0.445	0.468
0.450	0.030	0.048	0.498	0.524
0.500	0.031	0.049	0.551	0.578
0.560	0.034	0.052	0.615	0.643
0.600	0.035	0.054	0.657	0.686
0.630	0.038	0.056	0.689	0.718
0.710	0.038	0.059	0.773	0.805
0.00	0.041	0.062	0.869	0.902
0.900	0.043	0.066	0.973	1.010
1.000	0.048	0.070	1.079	1.117
1.120	0.049	0.074	1.205	1.247
1.250	0.053	0.080	1.343	1.387
1.400	0.058	0.085	1.499	1.548
1.500	0.059	0.090	1.605	1.654
