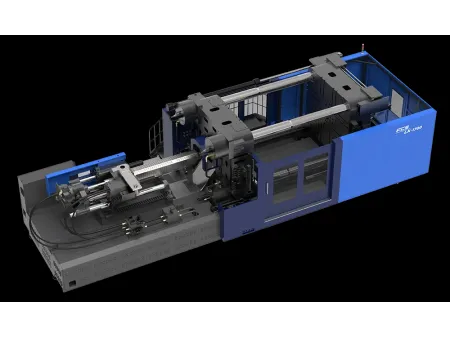

Máquina de moldeo por inyección de plástico de 500-4000 toneladas para piezas de plástico de tamaño mediano / grande

Diseñada para moldear piezas de plástico medianas y grandes de manera eficiente, esta máquina de moldeo por inyección de 2 placas integra características que aumentan su rendimiento y usabilidad. La máquina de moldeo por inyección de plástico utiliza guías lineales de baja fricción para el bloqueo del molde, lo que acelera los procesos de apertura y cierre del molde. Un tornillo, especialmente diseñado con una alta relación L/D, mejora las capacidades de plastificación, lo que permite un moldeo consistente y efectivo. Las guías lineales soportan el molde de bloqueo y la plataforma de inyección, lo que reduce la resistencia y el desgaste y proporciona un funcionamiento suave con una precisión precisa de bloqueo del molde de hasta el ±1%. Esta máquina de inyección de plástico maneja fuerzas de sujeción de 500 a 4000 toneladas, adecuada para una amplia gama de tareas de moldeo.

Unidad de inyección

Carrera de inyección: 420mm-1310mm
Capacidad de inyección: 1688g-45293g
Presión de inyección: 1259kgf/cm²-2466kgf/cm²
Tasa de inyección: 495g/s-2910g/s

Unidad de sujeción

Fuerza de sujeción: 500tonf-4000tonf
Carrera del eyector: 250mm-550mm
Sistema de accionamiento: hidráulico/híbrido

Aplicaciones

La máquina de moldeo por inyección es perfecta para fabricar artículos de plástico grandes, como parachoques de automóviles, componentes de tableros y carcasas de compresores de aire acondicionado. También es adecuado para producir paletas de plástico de alta resistencia para cargas superiores a 3000 toneladas, lo que demuestra su capacidad para manejar diversas necesidades de moldeo industrial.

Muestras de piezas de plástico moldeadas por inyección

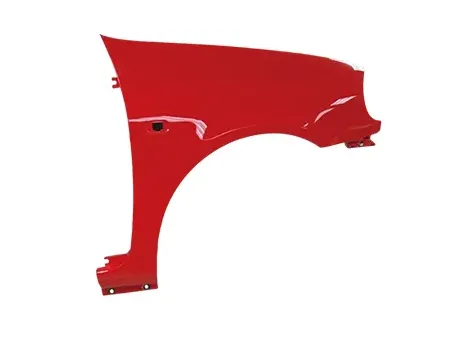

Guardabarros de coche

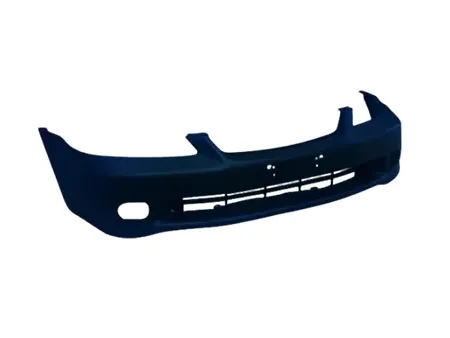

Parachoques de coche

Cono de tráfico

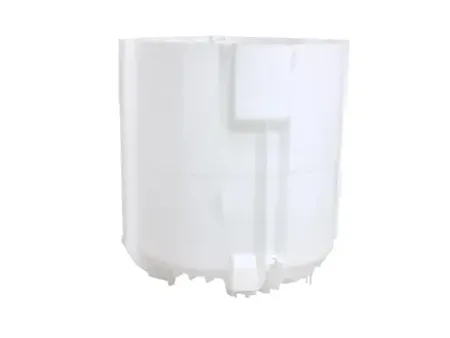

Tubo interior de lavadora

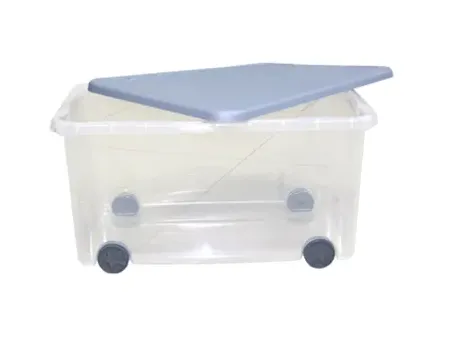

Caja de almacenamiento

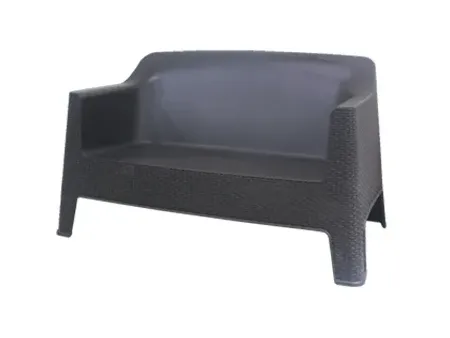

Sofá de ratán de plástico

Tubo

Banco

Caja de almacenamiento

Panel interior

Interiores de automóviles

Parachoque de automóvil

Moldeo por inyección de caja de almacenamiento

Componentes clave

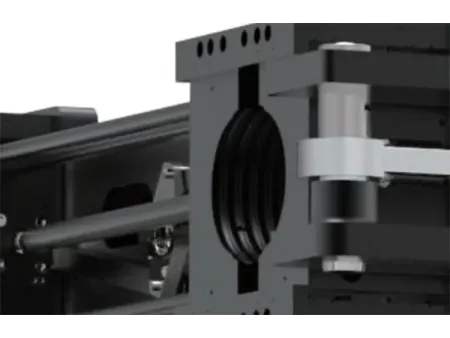

Sistema de sujeción de pilar grande

Diseñado para un acoplamiento preciso y una fuerte fuerza de bloqueo, lo que garantiza un moldeo estable y confiable.

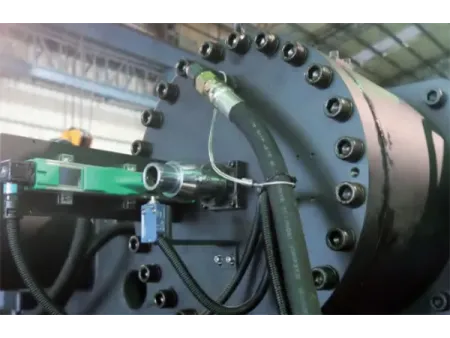

Diseño de cilindro de alta presión

Incorpora cilindros y válvulas de alta presión para una distribución uniforme de la fuerza y una robusta fuerza de bloqueo del molde durante los procesos de inyección.

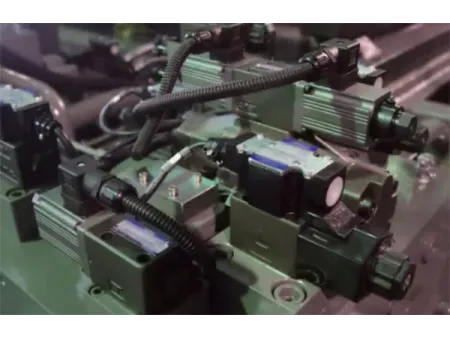

Circuito hidráulico eficiente

El sistema incluye una liberación de alta presión para la apertura del molde, que aumenta la fuerza de apertura y garantiza un funcionamiento suave, junto con una protección de baja presión para prolongar la vida útil del molde.

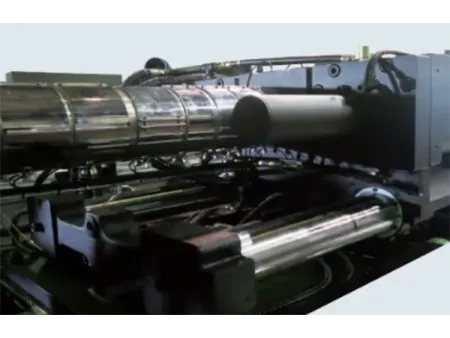

Unidad de inyección durable

Cuenta con un mecanismo de accionamiento multieje que proporciona estabilidad y precisión durante todo el proceso de inyección.

Unidad de barra de unión desmontable (opcional)

Con esta opción, se eliminan las restricciones de altura impuestas por la fábrica y se facilita enormemente la instalación de moldes. Es especialmente práctica cuando se trabaja con moldes de gran tamaño que resultan complicados de montar desde la parte superior de la máquina.

Sistema de soporte para platina móvil

Ideal para máquinas de doble platina, asegura un desplazamiento preciso y perfectamente paralelo de la platina móvil, incluso bajo la exigencia de moldes pesados. Esto asegura mayor estabilidad, precisión y una vida útil más prolongada del molde.

Unidad de sujeción

Las platinas han sido desarrolladas con tecnología de análisis por elementos finitos, lo que asegura que la fuerza se distribuya de manera uniforme tanto en la máquina como en el molde. Este diseño optimizado no solo incrementa la vida útil del equipo, sino que también garantiza piezas de mayor calidad y consistencia.

Características

El diseño incluye estructuras duraderas de los principales fabricantes europeos, lo que mejora la longevidad de la máquina de moldeo por inyección.
Su mecanismo de bloqueo compacto reduce los requisitos de espacio en las fábricas en más de un 30%.
Ofrece una gran carrera de molde y capacidad, lo que lo hace ideal para producir una amplia variedad de productos, incluidos artículos grandes y profundos tipo cucharón.
Diseñado con un desgaste mínimo de la junta acoda, el sistema de moldeo requiere menos lubricación y reduce los costos de mantenimiento.
Un cilindro de presión suplementario mantiene una fuerza precisa del molde de bloqueo dentro de un margen de error del ±1% durante la inyección.

Especificaciones

Modelo		UNIDAD	LN-500			LN-1100
Unidad de inyección	Tipo	-	4600			5900			7000			8200			10300
	Diámetro del tornillo	mm	75	85	95	85	95	105	95	100	110	100	110	120	110	120	130
	Recorrido de inyección	mm	420			430			450			495			540
	Volumen teórico de inyección	cm³	1855	2382	2976	2439	3046	3721	3188	3533	4274	3886	4702	5595	5129	6104	7164
	Peso de inyección (PS)	g	1688	2168	2708	2219	2772	3387	2901	3215	3890	3536	4279	5092	4668	5555	6519
	Presión de inyección	kgf/cm²	2466	1920	1537	2445	1957	1602	2199	1985	1640	2117	1749	1470	2008	1687	1438
	Velocidad de inyección	mm/s	123			126			112			105			106
	Velocidad de inyección	cm³/s	495	636	794	649	811	991	722	800	968	750	907	1080	912	1085	1274
Unidad de sujeción de moldes	Fuerza de cierre del molde	tonf	500			1100
	Recorrido de cierre del molde	mm	1250/750			2050/1400
	Espesor del molde	mm	400~900			600~1250
	Peso máx. del molde	tonf	5			13
	Distancia entre barras	mm	1650			2650
	Diámetro mín. recomendado del molde (H×V)	mm	640×570			875×785
	Distancia entre barras de unión (H×V)	mm	910×810			1250×1120
	Placa del molde (H×V)	mm	1380×1280			1800×1680
	Recorrido del eyector	mm	250			350
	Fuerza del eyector	tonf	11			23.9
Equipo eléctrico	Potencia máx. del motor de accionamiento de la bomba	kW	45*2			45 30*2			45 30*2			45 30*2			45*3
	Controlador de temperatura	(rango) juego	(0-400C)×8			(0-400℃)×8			( 0-400℃)×8			( 0-400℃)×8			( 0-400C)×8
	Capacidad del calentador	kW	37.55			43.77			46.27			51.29			63.38
General	Dimensiones de la máquina (L×A×A)	mm	8200×2700×2200			11400×3400×2650
	Capacidad del tanque de aceite	L	1210			2250
	Peso de la máquina	t	26			70
	Presión máx. del sistema	kgf/cm²	140			140			140			140			140

¿Qué rango de fuerza de cierre ofrece la serie LN de máquinas de moldeo por inyección de dos platinas y en qué aplicaciones se utiliza?

Esta serie cubre un rango de fuerza de cierre de 500 a 4000 toneladas, siendo capaz de trabajar con moldes de gran recorrido y producir piezas plásticas de gran tamaño. Es la opción ideal para sectores como automotriz y electrodomésticos, fabricando componentes como parachoques, tableros de instrumentos o cubiertas de compresores de aire acondicionado.

¿La serie LN permite el moldeo en varios colores o materiales?

Sí, la serie LN está preparada para procesos de inyección de dos o hasta tres componentes, facilitando la producción de piezas bicolores, multicolores o con combinación de materiales rígidos y flexibles. Además, puede configurarse con mesas giratorias de múltiples estaciones o varias unidades de inyección, facilitando así procesos avanzados y de alta complejidad.

¿Qué beneficios ofrece la máquina de moldeo por inyección de dos platinas de la serie LN frente a las tradicionales de tres platinas?

Diseño más compacto: Su configuración de dos platinas permite reducir la longitud total de la máquina, liberando hasta un 30 % más de espacio en la planta.

Menor costo de mantenimiento: Al prescindir de la estructura trasera adicional, se minimiza el desgaste de piezas mecánicas y se alargan los intervalos de servicio.

Moldeo más estable: La rigidez de las dos platinas asegura una fuerza de cierre uniforme, disminuyendo el riesgo de rebabas y mejorando la calidad del producto final.
