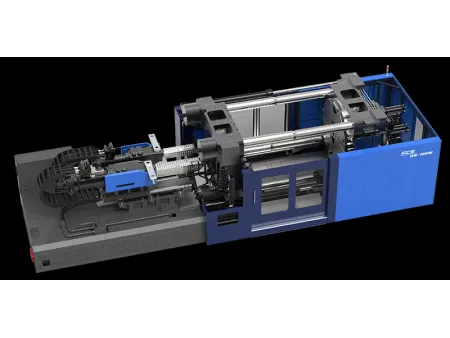

Máquina de moldeo por inyección de 1000-2900 toneladas para piezas de plástico multicolores de gran tamaño

Nuestro equipo de inyección de plástico está diseñado para fabricar componentes grandes y multicolores con precisión. Emplea guías lineales avanzadas que reducen la fricción durante la apertura y el cierre del molde, lo que mejora la velocidad y la eficiencia operativas. Este equipo de moldeo por inyección de 2 placas puede manejar fácilmente tareas complejas, lo que garantiza una producción precisa y consistente con fuerzas de sujeción que van desde 1000 a 2900 toneladas.

Unidad de inyección

Carrera de inyección: 220mm-450mm
Capacidad de inyección: 318g-2604g
Presión de inyección: 1737kgf/cm²-2882kgf/cm²
Tasa de inyección: 177g/s-675g/s

Unidad de sujeción

Fuerza de sujeción: 1000tonf-2900tonf
Carrera del eyector: 200mm-300mm

Eléctrico

Potencia del motor de la bomba: 30kW-52*2kW
Potencia de calefacción eléctrica: 18.2kW-50.7kW
Sistema de accionamiento: hidráulico/híbrido

Aplicaciones

Esta máquina de moldeo por inyección multicomponente de dos placas es adecuada para industrias que requieren piezas grandes y complejas, como componentes automotrices, electrodomésticos y muebles. Se destaca en aplicaciones como la fabricación de cubiertas de luces de plástico integradas, cubiertas de luces traseras de automóviles, ventanas y paneles automotrices grandes. Su capacidad para manejar una intrincada producción multicolor y multimaterial lo convierte en un activo valioso para los fabricantes que buscan innovar y mejorar sus ofertas de productos.

Muestras de piezas de plástico moldeadas por inyección

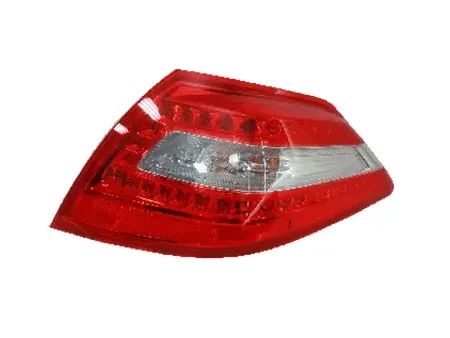

Luz trasera de 2 colores

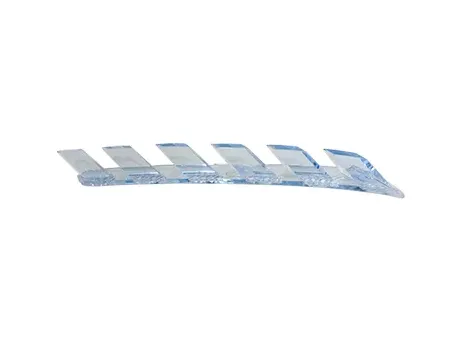

Barra guía de luces de circulación diurna
Luz trasera tricolor

Componentes clave

Sujeción de pilar grande

Este sistema garantiza una sujeción robusta y fiable, con un posicionamiento inteligente de los pilares para mantener una fuerte fuerza de bloqueo del molde, que es crucial para producir piezas precisas y sin defectos.

Unidad de bloqueo

Diseñada mediante análisis de elementos finitos, la unidad de bloqueo garantiza una distribución uniforme de la tensión a través de la máquina de moldeo y los moldes, prolongando su vida útil y mejorando la calidad de los productos.

Actualización del sistema de control

La integración de un sistema de control moderno que incluye control estadístico de procesos (SPC) y capacidades de monitoreo remoto mejora la eficiencia de la gestión de la producción al tiempo que garantiza la longevidad del molde a través de características protectoras.

Servosistema de ahorro de energía

El sistema servoaccionado reduce el consumo de energía entre un 30% y un 70%, lo que demuestra un compromiso con las prácticas ecoeficientes sin sacrificar el rendimiento.

Unidad de inyección eficiente

Equipado con tubos de material duales independientes para acciones de inyección sincronizadas, esta configuración reduce los tiempos de ciclo y aumenta el rendimiento, mientras que los tratamientos especializados en los tornillos y tubos minimizan el desgaste y la corrosión.

Diseño de tuberías eficiente y elegante

La tubería principal recta minimiza la pérdida de presión del aceite, logrando un sistema más eficiente, de apariencia moderna y que además facilita tanto la instalación como el mantenimiento.

Características

La máquina de moldeo por inyección cuenta con un diseño de inyección tipo X que optimiza el espacio y proporciona flexibilidad para múltiples configuraciones de productos
Equipada con tecnología de control de circuito cerrado de alta precisión, cada unidad de inyección garantiza una calidad constante y una repetibilidad precisa
Cuatro unidades de inyección adaptables permiten que la máquina de moldeo maneje la producción multicolor y multimaterial de manera eficiente sin la necesidad de cambiar o mover unidades
Una plataforma giratoria de gran diámetro soporta moldes pesados de hasta 25 toneladas, incorporando un diseño de rodamiento único para mejorar la estabilidad y la capacidad de carga
La plataforma giratoria está controlada por servomotores, lo que garantiza un funcionamiento a alta velocidad con un bloqueo preciso de doble posición para tareas complejas de varios componentes
La tecnología de válvula proporcional se utiliza para movimientos precisos del molde, lo que mejora la velocidad y la suavidad de apertura y cierre del molde
El diseño incluye una estructura de pie deslizante de alta resistencia que mejora la estabilidad y la capacidad de carga de la platina móvil
Una unidad de sujeción de 2 placas con una función de pilar extraíble facilita los cambios de molde, lo que reduce el espacio requerido y aumenta la eficiencia operativa
Las especificaciones modulares hacen que el equipo de moldeo por inyección sea fácil de mantener, con componentes que son accesibles y fáciles de mantener, lo que reduce el tiempo de inactividad y preserva la eficiencia del flujo de trabajo

Especificaciones

Modelo		UNIDAD	GW-1000R				GW-1600R						GW-2900R
Unidad de inyección	Tipo	-	1301		3261		1301		3261		5001		1301		3261		5001
	Diámetro del tornillo	mm	45	50	60	70	45	50	60	70	80	90	45	50	60	70	80	90
	Recorrido de inyección	mm	286	286	340	400	286	286	340	400	450	450	286	286	340	400	450	450
	Volumen teórico de inyección	cm³	455	561	961	1539	455	561	961	1539	2261	2861	455	561	961	1539	2261	2861
	Peso de inyección (PS)	g	414	511	874	1400	414	511	874	1400	2057	2604	414	511	874	1400	2057	2604
	Presión de inyección	kgf/cm²	2765	2240	2882	2117	2765	2240	2882	2117	2198	1737	2765	2240	2882	2117	2198	1737
	Velocidad de inyección	g/s	177	218	334	455	177	218	334	455	489	619	188	232	334	455	533	675
	Distancia entre los centros de los cilindros	mm	710				710						710
Unidad de sujeción de moldes	Fuerza de cierre del molde	tonf	1000				1600						2900
	Recorrido de cierre del molde	mm	2200~1400				2400~1500						3500~2200
	Espesor del molde	mm	550~1350				700~1600						900~2200
	Distancia entre barras de unión (H×V)	mm	1260×1130				1530×1380						2300×1900
	Placa del molde (H×V)	mm	1860×1630				2200×2040						3200×2800
	Recorrido efectivo del eyector ①	mm	200				200						300
	Fuerza del eyector	tonf	46.2				46.2						46.2
	Diámetro de la mesa giratoria ②	mm	1600				2030						2800
	Diámetro giratorio máx. del molde	mm	1770				2150						3100
Equipo eléctrico	Potencia máx. del motor de accionamiento de la bomba	kW	30		45 30		30		45 30		45 30		52		52*2		52*2
	Controlador de temperatura	(rango) juego	(0-400℃)×6		(0-400℃)×6		(0-400℃)×6		(0-400℃)×6		(0-400℃)×6		(0-400℃)×6		(0-400℃)×6		(0-400℃)×6
	Capacidad del calentador	kW	18.2		22	39	18.2		20	39	50.7		18.2		22	39	50.7
General	Dimensiones de la máquina (L×A×A)	mm	11000×3600×3000				2270×3700×3160						15400×5060×4000
	Capacidad del tanque de aceite	L	2200				2200						2500
	Peso de la máquina	t	65				90						175
	Presión máx. del sistema	kgf/cm²	140				140						Sujeción del molde 175 / inyección 140

¿En qué sectores y productos se recomienda utilizar las máquinas de moldeo por inyección multicomponente de dos platinas serie GW-R?

La serie FCS GW-R incorpora un sistema de sujeción de dos platinas junto con varias unidades de inyección, lo que le permite realizar procesos de gran complejidad. Es perfecta para trabajar con combinaciones bicolor, multicolor o de materiales blandos y duros, garantizando máxima precisión y eficiencia en el moldeo multimaterial. Gracias a estas características, resulta ideal para la producción de autopartes, artículos deportivos, productos de consumo y componentes vinculados al suministro de agua.

¿La serie GW-R puede ampliarse para trabajar con más componentes, como cinco colores o más?

Sí, su diseño modular permite ampliar la máquina hasta cinco colores o diversos materiales, siempre que se incorporen unidades de inyección adicionales y moldes multiestación. Para ello, es importante prever las interfaces y el espacio necesario desde la etapa de compra.

¿De qué manera la máquina de moldeo por inyección multicomponente de dos platinas serie GW-R reduce el ruido de operación?

Gracias a un sistema hidráulico optimizado con control de presión, la máquina mantiene un funcionamiento muy silencioso, con niveles inferiores a 70 dB. Esto no solo mejora la eficiencia de trabajo, sino que también contribuye a un entorno de producción más cómodo y seguro para los operarios.
