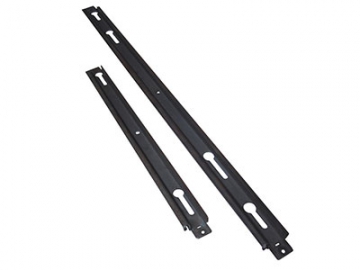

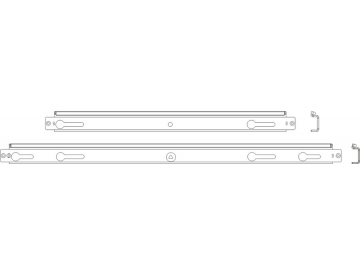

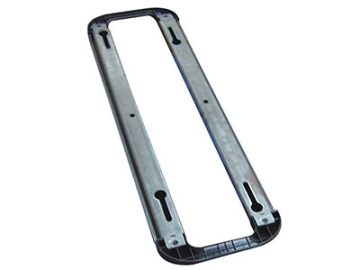

Soporte/rack de montaje en pared de TV

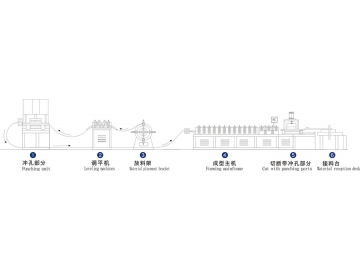

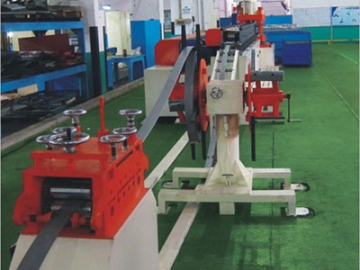

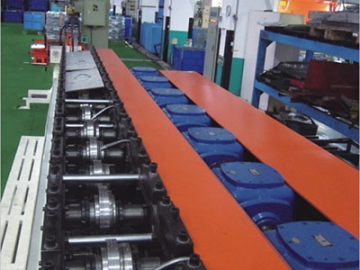

El sistema de perfilado es ampliamente utilizado para soportes o racks de montaje en pared utilizados para electrodomésticos. La línea de perfilado consiste en el cargador de material, el mecanismo de ajuste de nivel, la prensa de punzonado, la máquina de perfilado, el mecanismo de corte y punzonado, el sistema hidráulico, el sistema de control y el apilador. El punzonado se realiza tanto en el proceso de perfilado previo como posterior. El sistema de control totalmente automático sólo requiere una persona para operar la perfiladora. El panel de pared se forma en un solo paso, mejorando de esta manera la productividad y reduciendo costes.
La forma del producto, la salida y otras especificaciones se establecen en la pantalla táctil. El HMI es fácil de usar, mientras que el PLC, el inversor y otros elementos eléctricos se importan de Alemania y Japón para garantizar de esta manera la estabilidad a largo plazo y el rendimiento del sistema de perfilado.
| Material de perfilado | Tira laminado en frío/en caliente 3mm |
| Pasadas de perfilado | 16 |
| Velocidad de producción | 6m/min |
| Corte | Corte hidráulico a medida |
| Calidad de procesamiento | Rectitud: L≤2000mm, curvatura≤2mm; deflexión≤2º. Sin arrugas superficiales, golpes, arañazos u otros defectos. El tamaño de la sección transversal y la posición del agujero cumplen con los requerimientos del cliente o las normas nacionales |
| Ambiente de trabajo | 380V±10%/50Hz, aprox 30KW |
| Observación: El diseño personalizado está disponible conforme con los requerimientos reales del cliente. Los datos enumerados anteriormente son sólo para referencia. | |
