Carcasa de Acero Inoxidable para Filtros de Bolsas Múltiples

Solicite un presupuesto

Nosotros: http://filtrationcartridge.com.ar/9-3-multi-bag-filter-housing.html

Nuestra carcasa de filtro de múltiples bolsas en acero inoxidable ha sido diseñada para mejorar los procesos de filtración, adaptándose desde una hasta veinticuatro bolsas de filtro. Este sistema se posiciona como una solución versátil tanto para filtración gruesa como para etapas de prefiltración. Cumpliendo con los estándares de recipientes a presión y fabricada bajo criterios de calidad estrictos, esta carcasa garantiza seguridad, fiabilidad y un rendimiento de sellado óptimo. Su diseño de brazo de soporte facilita la operación y el mantenimiento.

Materiales y Estructura

Carcasa y sistema de filtración	304/316L
Cáncamo	304/316L
Patas	304/316L
Junta tórica	Silicona/caucho fluorado/EPDM/PTFE

Métodos de conexión

Conexión	Cáncamo
Entrada/Salida	Brida
Manómetro	M14*1.5
Método de entrada	Entrada superior, entrada lateral, multibolsa

Tratamiento superficial

Tipo de pulido	Pulido espejo/ Pulido electrolítico/ Chorro de arena
Precisión de pulido	Pared interior 0,6μm/ Pared exterior 0,8μm
Precisión de pulido	Bolsa 0.6μm

Especificaciones

Presión de diseño	0.6Mpa/1.0Mpa
Temperatura máxima de funcionamiento	130℃

Dimensiones de las bolsas

Bolsa tamaño 1	180*420mm
Bolsa tamaño 2	180*810mm
Elija entre un núcleo o varios en función del caudal

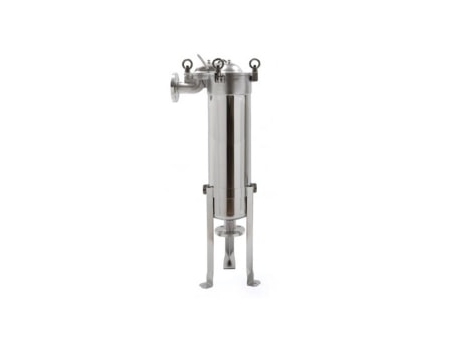

Dimensiones de la carcasa del filtro de bolsa de entrada superior

Especificaciones	Tamaño bolsa 1	Tamaño bolsa 2
A Altura total (sin manómetro) (mm)	788	1108
B Distancia entre centros de entrada (mm)	280	280
C Diámetro (mm)	219	219
D Altura libre de entrada (mm)	743	1063
E Altura libre de salida (mm)	150	150

Pulido tipo espejo interna y externamente, alcanzando una rugosidad de contacto de 0,6μm, cumpliendo las estrictas normas de higiene.
La tapa final garantiza un sellado óptimo, mejorando la eficacia de la filtración.

Dimensiones de la carcasa del filtro de bolsa de entrada lateral

Especificaciones	Tamaño bolsa 1	Tamaño bolsa 2
A Altura total (sin manómetro) (mm)	897	1237
B Distancia entre centros de entrada (mm)	180	180
C Diámetro (mm)	219	219
D Altura libre de entrada (mm)	795	1135
E Altura libre de salida (mm)	150	150

Pulido tipo espejo interna y externamente, alcanzando una rugosidad de contacto de 0,6μm, cumpliendo las estrictas normas de higiene.
Nuestras configuraciones "lateral hacia dentro, inferior hacia fuera" y "lateral hacia dentro, lateral hacia fuera" ahorran espacio de forma eficiente, presentando un diseño rentable y racional.

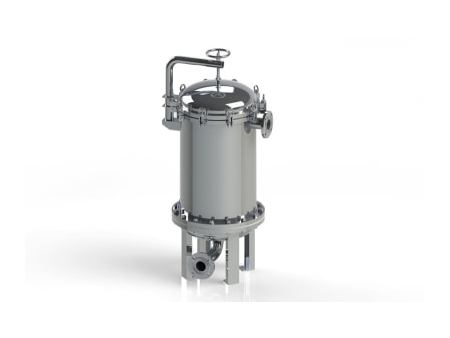

Dimensiones de la carcasa del filtro multibolsa

Especificaciones	3-Bolsa		4- Bolsa		6- Bolsa	8- Bolsa	10- Bolsa
Especificaciones	Tamaño bolsa 1	Tamaño bolsa 2	Tamaño bolsa 1	Tamaño bolsa 2	Tamaño bolsa 2	Tamaño bolsa 2	Tamaño bolsa 2
A Altura total (sin manómetro) (mm)	1670	1990	1730	2050	2170	2220	2320
B Distancia entre centros de entrada (mm)	300	300	350	350	430	480	580
C Diámetro (mm)	450	450	550	550	700	800	1000
D Altura libre de entrada (mm)	1100	1420	1130	1450	1450	1465	1515
E Altura libre de salida (mm)	350	350	350	350	350	350	350

Gracias a su diseño de brazo de cojinete y cáncamo se garantiza un funcionamiento uniforme y un mantenimiento sencillo.
Las configuraciones versátiles, que van de 3 a 24 filtros de mangas, ofrecen diseños compactos que minimizan el espacio ocupado, al tiempo que se adaptan a diversos caudales.
El mecanismo de equilibrado de peso asistido por muelle en la tapa final simplifica la apertura, especialmente adecuado para la instalación de filtros de mangas más grandes.

Aplicaciones

Filtración de pintura electroforética, filtración en procesos de desengrase, filtración de pigmentos metálicos.

Filtración de circulación de fluidos refrigerantes, cartuchos de filtro de máquina de aceite antioxidante de molienda ultrafina.

Filtración de aguas de proceso, jarabes y otros materiales primos.

Filtración de agua pura, filtración de lodos químicos.

Filtración de geles.
