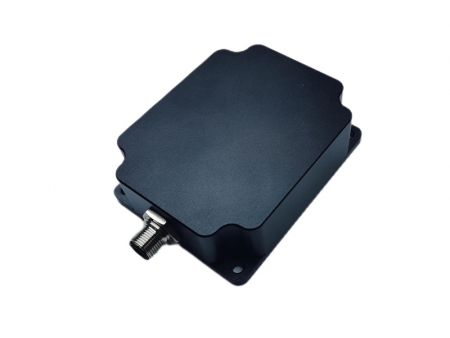

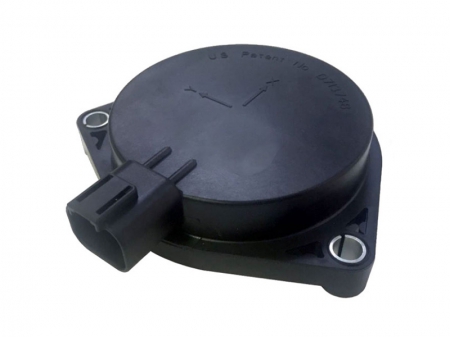

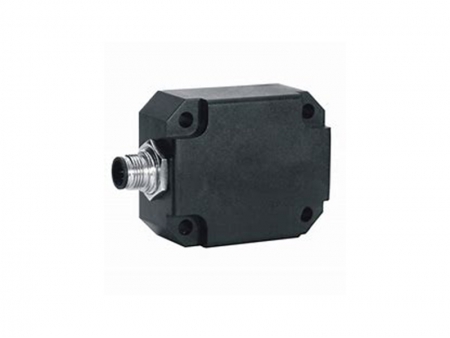

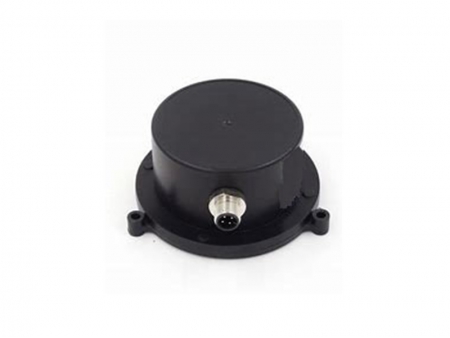

Sensor de Inclinación ADS-I

Solicite un presupuesto

Nosotros: http://fenglu-aluminium.es/3-5-inward-tilt-turn-window.html

Yuanben ha desarrollado un avanzado sensor de inclinación biaxial de alta precisión, diseñado para ofrecer un rendimiento excepcional en aplicaciones exigentes. Con un rango de medición de hasta ±90°, es ideal para monitorear inclinaciones en ambos ejes. Además, cuenta con salidas de comunicación compatibles con interfaces J1939 y CAN abierto, lo que garantiza una integración sencilla y eficiente en una variedad de sistemas industriales y de transporte.

Características

Comunicación estable y económica
Todas las piezas son de calidad industrial, con un rendimiento óptimo y seguro
Grado de protección IP67
Alimentación de corriente continua de amplio voltaje

Aplicaciones

Control de seguridad de plataformas aéreas
Medición de la angulación, registra la inclinación
Control y seguimiento de la seguridad
Camión cisterna de cemento

Parámetros técnicos

Ítem	Condición de prueba		Valor mínimo	Valor normal	Valor máximo
Voltaje de funcionamiento (V)	Corriente directa		8	12	30
Corriente estática de funcionamiento (mA)	VCC=12V (sin carga)		15	20	25
Temperatura de funcionamiento (℃)			-40		85
Rango de medición (°)	Eje doble			±10, ±30, ±80, ±90
Resolución (°)	Rango de medición≤±90			0.01, 0.05, 0.1
Accuracy (°)	Rango de medición ≤±10	Resolución: 0.01		0.05	±0.1
	Rango de medición ≤±10	Resolución: 0.1		±0.2	±0.3
	Rango de medición ≤±30	Resolución: 0.01		±0.1	±0.2
	Rango de medición ≤±30	Resolución: 0.1		±0.3	±0.4
	Rango de medición <±60	Resolución: 0.01		±0.15	±0.3
	Rango de medición <±60	Resolución: 0.1		±0.4	±0.5
	Rango de medición ≤±80	Resolución: 0.01		±0.4	±0.8
	Rango de medición ≤±80	Resolución: 0.1		±0.8	±1
	±80< Rango de medición ≤±90			±5	±10
Repetibilidad (°)	Rango de medición ≤±10	Resolución: 0.01		0.04
		Resolución: 0.05		±0.1
		Resolución: 0.1		±0.2
	Rango de medición ≤±30	Resolución: 0.01		±0.06
	Rango de medición ≤±30	Resolución: 0.1		±0.25
	Rango de medición <±60	Resolución: 0.01		±0.1
	Rango de medición <±60	Resolución: 0.1		±0.35
	Rango de medición <±80	Resolución: 0.01		±0.2
	Rango de medición <±80	Resolución: 0.1		±0.5
	Rango de medición ≤±90			±4	±8
Deriva de temperatura en la posición cero (℃)	-40 a 85℃			0.005	0.01

Nota:

La resolución indica el cambio más pequeño detectable dentro del rango de medición. A mayor ángulo de medición, la resolución disminuye.
Estos valores corresponden a los datos de ángulo con un coeficiente de filtro de 5, registrados 10 segundos después ser activados.
La deriva de temperatura en el punto cero hace referencia al ajuste del ángulo cuando varía la temperatura ambiente, manteniendo el ángulo de salida constante en condiciones estables.
