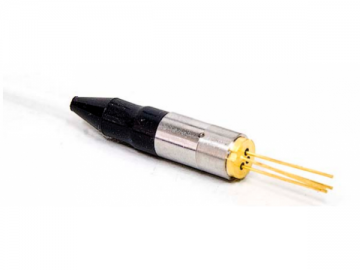

1310nm DFB Coaxial Pigtailed Laser Diode Module

dulo de diodo láser de cable coaxial 1310nmDFB


El dulo de diodo láser de cable coaxial 1310nm DFB, adopta la rejilla DRB como un área de guía de ondas y produce unláser con longitudes de onda central de  1300nm a1320nm. Nuestro producto puedeservir como una fuente de luz para comunicaciones de RF de larga distancia.Esta serie incluye cuatro productos que tienen diferentes tasas de transmisiónde 2,5 Gbps y 4,3 Gbps, 6 Gbps y 10 Gbps respectivamente.

Las correspondientes anchuras de espectro son  0.3nm a 0.5nm, 0.2nm a 0.3nm, 0.1nm a 0.2nmy  0.05nm a 0.1nm, lo que muestra su altamonocromaticidad.

Como un componente de transmisión RF, eldulo de diodo láser de cable coaxial,proporciona una potencia de salida de 1mW a 3mW. La corriente umbral es deaproximadamente 3 mA a 12 mA y el voltaje entre 1.1V a1.5V. Además, baja intensidad de ruido de -135dB/Hz y la distorsión de tercer orden de - 60dB, lo quehace que la información más fiable.



Valoresmáximos absolutos

Parámetro

Símbolo

Mín.

Máx.

Unidad

Prueba de condición

Temperatura de almacenamiento

Tstg

-40

100

-

Temperatura de funcionamiento

Top

-40

85

-

Voltaje reverso

Vr

CW

2

V

CW

Temperatura de soldadura

-

-

260

-

Tiempo de soldadura

-

-

10

S

S

  Características ópticas y eléctricas





Parámetro

Símbolo

Mín.

Tipo

Máx.

Unidad

Prueba de condición

Potencia nominal

Po

1

-

3

mW

Ith 20mA

Umbral de corriente

Ith

3

-

12

mA

CW

Caída de voltaje

Vop

-

1.1

1.5

V

CW, Ith 20mA

Longitud de onda central

λc

1300

1310

1320

nm

-

Ancho del espectro

Δλ

-

0.3

0.5

nm

Ith 20mA 2.5G

0.2

0.3

Ith 20mA 4.3G

0.1

0.2

Ith 20mA 6G

0.05

0.1

Ith 20mA 10G

Relación de supresión modo lateral

SMSR

30

40

-

dB

-

Banda ancha(3dB)

Bw

5

10000

-

MHz

RI=50Ω

Corriente del monitor

Im

0.1

0.5

0.9

mA

CW, Ith 20mA

Corriente obscura del monitor

Id

-

-

0.1

uA

CW, Ith 20mA

Intensidad relativa de ruido

RIN

-

-135

-

dB/Hz

CW, 25℃

Distorsión de tercer orden

IMD3

-

-

-60

dBc

2 tone test,

Aislamiento óptico

ISO

30

-

-

dB

25℃



 Información de pedido

MLD-D-31XX-XXXXX

M

LD

-D

31

X

X

-X

X

X

X

X

Modo

Producto

Tipo

Longitud de onda

Aislador

Tasa

Conector

Pin

Color del cable

Longitud del cable

Rango de energía





D DFB

31 1310nm

S Sencillo

B Dual

W Without (sin aislador)

2 2.5Gb/s

4 4.3Gb/s

6

6Gb/s

1 10Gb/s

1 FC/APC

2 FC/PC

3 SC/APC

4 SC/PC

5 LC/PC

6 LC/APC

W Without

A 725

B 720

H Amarillo

B Natural

R Blanco leche

5 0.5m

1 1m

1 :>1mW 2mW

2 :>2mW 3mW
