Medidas de conexión de reductores de velocidad de engranajes BKM

Solicite un presupuesto

Nosotros: http://motor-gearboxs.com/bkm-speed-reducer-connection-dimension.html

Lo siguiente son las medidas de conexión de la serie de motores eléctricos y reductor de engranajes.

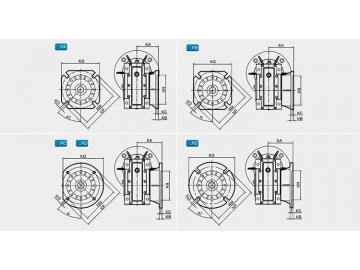

(1) Dimensiones de brida externa BKM..F

Gráficos de dimensiones

1. Tabla de dimensiones FA:

BKM	FA
BKM	a1	KA	KB	KC	KM	KNH8	KO	KP	KQ
050	45°	90	9	5	85	70	11(n=4)	125	110
063	45°	82	10	6	150	115	11(n=4)	180	142
075	45°	111	13	6	165	130	14(n=4)	200	170
090	45。	111	13	6	175	152	14(n=4)	210	200
110	45°	139	15	6	230	170	14(n=8)	280	260

2.Tabla de dimensiones FB

BKM	FB
BKM	a1	KA	KB	KC	KM	KNH8	KO	KP	KQ
050	45°	120	9	5	85	70	11(n=4)	125	110
063	46°	112	10	6	150	115	11(n=4)	180	142
075	45°	90	13	6	130	110	11(n=4)	160	-
090	45°	122	18	6	215	180	14(n=4)	250	-
110	-	-	-	-	-	-	-	-	-

3. Tabla de dimensiones FC

BKM	FC
BKM	a1	KA	KB	KC	KM	KNH8	KO	KP	KQ
050	45°	89	10	i	130	110	9(n=4)	160	-
063	45°	98	10	5	165	130	11(n=4)	200	-
090	45°	110	17	6	165	130	11(n=4)	200	-

4. Tabla de dimensiones FD

BKM	FD
BKM	a1	KA	KB	KC	KM	KNh8	KO	KP	KQ
050	45°	72	14.5	5	115	95	11(n=4)	140	-
063	45。	107	10	5	165	130	11(n=4)	200	-
090	45°	151	13	6	175	152	14(n=4)	210	-

5. Tabla de dimensiones FE

BKM	FE
BKM	a1	KA	KB	KC	KM	KNhs	KO	KP	KQ
050	-	-	-	-	-	-	-	-	-
063	45°	80.5	16.5	5	130	110	11(n=4)	160	-
090	-	-	-	-	-	-	-	-	-

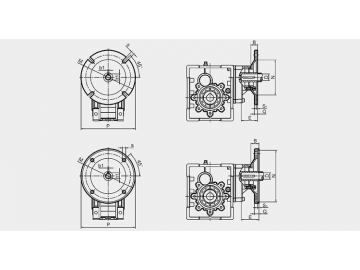

(2) Dimensiones de brida externa BKM..IEC

Gráfico de dimensiones

Tabla de dimensiones:

BKM	PAM- IEC	N(H8)		M		P		S		b1	t1	s1	i (velocidad)
		N(H8)		M		P		S					7.5	10	12.5	15	20	25	30	40	50	60	50	60	75	100	125	150	200	250	300
		B5	B14	B5	B14	B5	B14	B5	B14				D(F8)
		B5	B14	B5	B14	B5	B14	B5	B14				B										C
050	63B5	95	-	115	-	140	-	9	-	4	12.8	5	11	11	11	11	11	11	11	11	11	11	11	11	11	11	11	11	11	11	11
	71B5/B14	110	70	130	85	ieo	105	9	7	5	16.3	5	14	14	14	14	14	14	14	14	14	14	14	14	14	14	14	-	-	-	-
	80B5/B14	130	80	165	100	200	120	11	7	6	21.8	5	19	19	19	19	19	19	19	19	19	19	-	-	-	-	-	-	-	-	-
	90B5/B14	130	95	165	115	200	140	11	9	8	27.3	5	24	24	24	24	24	24	24	-	-	-	-	-	-	-	-	-	-	-	-
063	63B5	95	-	115	-	140	-	9	-	4	12.8	5	-	-	-	-	-	-	11	11	11	11	11	11	11	11	11	11	11	11	11
	71B5/B14	110	70	130	85	160	105	9	7	5	16.3	5	-	-	-	14	14	14	14	14	14	14	14	14	14	14	14	-	-	-	-
	80B5/B14	130	80	165	100	200	120	11	7	6	21.8	5	19	19	19	19	19	19	19	19	19	19	19	19	-	-	-	-	-	-	-
	90B5/B14	130	95	165	115	200	140	11	9	8	27.3	5	24	24	24	24	24	24	24	24	24	-	-	-	-	-	-	-	-	-	-
075	63B5	95	-	115	-	140	-	9	-	4	12.8	5	-	-	-	-	-	-	-	-	-	-	-	-	11	11	11	11	11	11	11
	71B5	110	-	130	-	160	-	9	7	5	16.3	5	-	-	-	-	-	-	-	14	14	14	14	14	14	14	14	14	14	14	14
	80B5/B14	130	80	165	100	200	120	11	7	6	21.8	5	-	-	-	19	19	19	19	19	19	19	19	19	19	19	19	19	-	-	-
	90B5/B14	130	95	165	115	200	140	11	9	8	27.3	5	24	24	24	24	24	24	24	24	24	24	24	24	-	-	-	-	-	-	-
	100B5/B14	180	110	215	130	250	160	13	9	8	31.3	5.5	28	28	28	28	28	28	28	28	-	-	-	-	-	-	-	-	-	-	-
	112B5/B14	180	110	215	130	250	160	13	9	8	31.3	5.5	28	28	28	28	28	28	-	-	-	-	-	-	-	-	-	-	-	-	-
090	63B5	95	-	115	-	140	-	9	-	4	12.8	5	-	-	-	-	-	-	-	-	-	-	-	-	11	11	11	11	11	11	11
	71B5	110	-	130	-	160	-	9	7	5	16.3	5	-	-	-	-	-	-	-	-	14	14	14	14	14	14	14	14	14	14	14
	80B5/B14	130	80	165	100	200	120	11	7	6	21.8	5	-	-	-	19	19	19	19	19	19	19	19	19	19	19	19	19	19	19	-
	90B5/B14	130	95	165	115	200	140	11	9	8	27.3	5	24	24	24	24	24	24	24	24	24	24	24	24	-	-	-	-	-	-	-
	100B5/B14	180	110	215	130	250	ieo	13	9	8	31.3	5.5	28	28	28	28	28	28	28	28	28	28	-	-	-	-	-	-	-	-	-
	112B5/B14	180	110	215	130	250	160	13	9	8	31.3	5.5	28	28	28	28	28	28	28	28	-	-	-	-	-	-	-	-	-	-	-
110	71B5	110	-	130	-	160	-	9	7	5	16.3	6	-	-	-	-	-	-	-	-	-	-	-	-	14	14	14	14	14	14	14
	80B5	130	-	165	- F28	200	-	11	7	6	21.8	6	-	-	-	-	-	-	-	19	19	19	19	19	19	19	19	19	19	19	19
	90B5	130	-	165	-	200	-	11	9	8	27.3	6	-	-	-	24	24	24	24	24	24	24	24	24	24	24	24	24	-	-	-
	100B5/B14	180	110	215	130	250	160	13	9	8	31.3	6	28	28	28	28	28	28	28	28	28	28	28	28	-	-	-	-	-	-	-
	112B5/B14	180	110	215	130	250	160	13	9	8	31.3	6	28	28	28	28	28	28	28	28	28	28	28	28	-	-	-	-	-	-	-
	132B5	230	-	265	-	300	-	13	-	10	41.3	6	38	38	38	38	38	38	38	38	38	-	-	-	-	-	-	-	-	-	-

BKM..NEMA 56C-145TC y dimensiones de brida externa182C-215TC

Gráfico de dimensiones

Tabla de dimensiones:

BKM	NEMA Flange	B	D	E	b1	t1	M	N	P	Q	S	S1

050	56C	1.15	0.625	2.06	0.188	0.713	5.875	4.5	6.5	0.433	0.413	0.177
063	56C	1.22	0.625	2.06	0.188	0.713	5.875	4.5	6.5	0.433	0.413	0.177
	143TC	1.22	0.875	2.12	0.188	0.963	5.875	4.5	6.5	0.433	0.413	0.177
	145TC
075 090	56C	1.5	0.625	2.06	0.188	0.713	5.875	4.5	6.5	0.433	0.413	0.177
	143TC	1.5	0.875	2.12	0.188	0.963	5.875	4 5	6.5	0.433	0.413	0.177
	145TC
	182TC	1.5	1.126	2.62	0.250	1.240	7.250	8.5	9.0	0.472	0.551	0.197
	184TC
110	56C	1.89	0.625	2.06	0.188	0.713	5.875	4.5	6.5	0.433	0.413	0.177
	143TC	1.89	0.875	2.12	0.188	0.983	5.875	4.5	6.5	0.433	0.413	0.177
	145TC
	182TC	1.89	1.125	2.62	0.25	1.240	7.25	8.5	9.0	0.472	0.551	0.197
	184TC
	213TC	1.89	1.375	3.12	0.312	1.517	7.25	8.5	9.0	0.472	0.551	0.197
	215TC

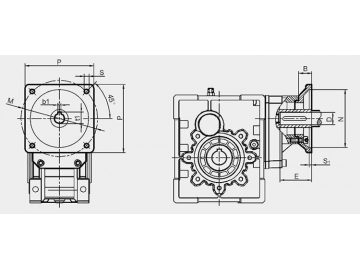

(4) Dimensión de brida interna de servo motor BKM..ST

Gráfico de dimensiones

Tabla de dimensiones:

BKM	P	B	Dh7	E	b1	t1	M	N	S	S1
050	60	35	14	30	5	16.3	70	50	5.5	4
	80	28	19	35	6	21.8	90	70	6	5
	90	30	16	35	5	18.3	100	80	6.5	5
	110	26	19	55	6	21.8	130	95	9	6
	130	32	22	57	6	24.8	145	110	9	6
063	60	40	14	30	5	16.3	70	50	5.5	4
	80	21	19	35	6	21.8	90	70	6	5
	90	21	16	35	5	18.3	100	80	6.5	5
	110	46	19	55	6	21.8	130	95	9	6
	130	40	22	57	6	24.8	145	110	9	6
075	110	47	19	55	6	21.8	130	95	9	6
	130	40	22	57	6	24.8	145	110	9	6
	150	38	28	58	8	31.3	165	130	11	6
090	110	47	19	55	6	21.8	130	95	9	6
	130	40	22	57	6	24.8	145	110	9	6
	150	38	28	58	8	31.3	165	130	11	6
110	130	38	22	57	6	24.8	145	110	9	6
	150	38	28	58	8	31.3	165	130	11	6
	180	38	35	65	10	38.3	200	114.3	13.5	6
