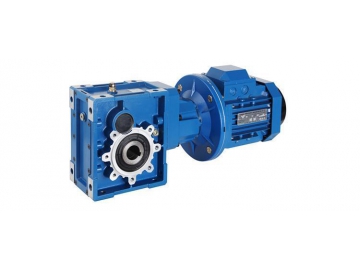

Dimensiones externas de reductores de velocidad de engranajes BKM

Solicite un presupuesto

Nosotros: http://motor-gearboxs.com/bkm-speed-reducer-outline-dimension.html

A continuación, encontrará un gráfico y table de las dimensiones externas de la serie de motores eléctricos y reductores de engranaje BKM.

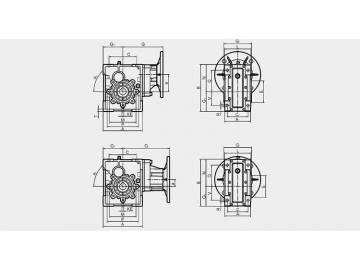

(1) BKM..2..IEC y BKM..3..IEC

Gráfico de dimensiones externas:

Tabla de dimensiones externas:

BKM	C	A	B	G	g3	a	C1	KE	a2	L	G1	M	Eh8	A1	R	P	Q	N	T	V	kg
0502	80	120	155	132.5	60	57	70	4-M8*12	45°	87	92	85	70	85	8.5	100	75	95	8	40	4.5
0503	80	120	155	148	60	21.5	70	4-M8*12	45°	87	92	85	70	85	8.5	100	75	95	8	40	5
0632	100	144	174	143.5	72	64.5	85	7-M8*14	45°	106	112	95	80	103	8.5	110	80	102	9	50	6.3
0633	100	144	174	169	72	29	85	7-M8*14	45°	106	112	95	80	103	8.5	110	80	102	9	50	7
0752	120	172	205	174	86	74.5	90	7-M8*16	45°	114	120	115	95	112	11	140	93	119	10	60	9.9
0753	120	172	205	203	86	30.5	90	7-M8*16	45°	114	120	115	95	112	11	140	93	119	10	60	10.9
0902	140	206	238	192	103	88	100	7-M10*22	45°	134	140	130	110	130	13	160	102	135	11	70	13.9
0903	140	206	238	220	103	44	100	7-M10*22	45°	134	140	130	110	130	13	160	102	135	11	70	14.9
1102	170	255	295	241.5	127.5	108	115	7-M10*25	45°	148	155	165	130	144	14	185	125	167.5	16	85	28
1103	170	255	295	271.5	127.5	52	155	7-M10*25	45°	148	155	165	130	144	14	185	125	167.5	16	85	30

Nota: el peso del motor eléctrico no está incluido en la información (kg).

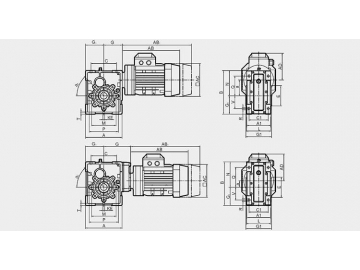

(2) BKM..2..MV y BKM..3..MV

Gráfico de dimensiones externas:

Tabla de dimensiones externas BKM..3..MV

ABKM	C	A	B	G	G3	a	C1	KE	a2	L	G1	M	Eh8	A1	R	P	Q	N	T	V
0502	80	120	155	61	60	57	70	4-M8*12	46°	87	92	85	70	85	8.5	100	75	95	8	40
0503	80	120	155	95	60	21.5	70	4-M8*12	45°	87	92	86	70	85	8.5	100	75	95	8	40
0632	100	144	174	72	72	64.5	85	7-M8*14	45。	106	112	95	80	103	8.5	110	80	102	9	50
0633	100	144	174	106	72	29	85	7-M8*14	45°	106	112	95	80	103	8.5	110	80	102	9	50
0752	120	172	205	87	86	74.5	90	7-M8*16	45。	114	120	115	95	112	11	140	93	119	10	60
0753	120	172	205	126	86	30.5	90	7-M8*16	45。	114	120	115	95	112	11	140	93	119	10	60
0902	140	206	238	104	103	88	100	7-M10*22	45°	134	140	130	110	130	13	160	102	135	11	70
0903	140	206	238	143	103	44	100	7-M10*22	45°	134	140	130	110	130	13	160	102	135	11	70
1102	170	256	296	127.5	127.5	108	115	7-M10*25	45°	148	155	165	130	144	14	185	125	167.5	16	85
1103	170	255	296	177.5	127.5	52	155	7-M10*26	45°	148	155	165	130	144	14	185	125	167.5	16	85

MV..	63	71	80	90S	90L	100	112	132
AB	207	235	250	286	296	320	360	410
AB1	267	305	320	370	370	400	440	507
AC	120	130	145	160	160	185	200	245
AD	104	107	115	122	122	137	155	180

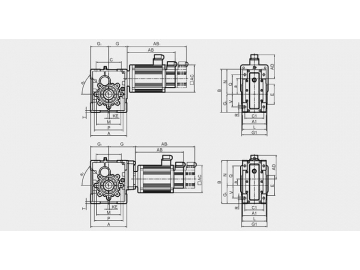

(3) BKM..2..STM.. y BKM..3..STM..

Gráfico de dimensiones externas:

Tabla de dimensiones externas:

STM	AC	AD	M006		M013		M020		M024		M035		M040		M050		M060		M077
STM	AC	AD	AB	AB1	AB	AB1	AB	AB1	AB	AB1	AB	AB1	AB	AB1	AB	AB1	AB	AB1	AB	AB1
60	60	76	142	190	167	215	-	-	-	-	-	-	-	-	-	-	-	-	-	-
80	80	86	-	-	154	194	-	-	181	221	209	249	221	261	-	-	-	-	-	-
90	86.6	89.3	-	-	-	-	-	-	180	228	202	250	212	260	-	-	-	-	-	-
110	110	103	-	-	-	-	159	263	-	-	-	-	222	274	234	308	242	274	-	-
130	130	113	-	-	-	-	-	-	-	-	-	-	196	253	201	258	209	266	222	279
150	150	123	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
180	180	138	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

STM	M100		M150		M172		M180		M190		M215		M230		M270		M350		M480
STM	AB	AB1	AB	AB1	AB	AB1	AB	AB1	AB	AB1	AB	AB1	AB	AB1	AB	AB1	AB	AB1	AB	AB1
130	234	286	271	352									-	-	-	-	-	-	-	-
150	-	-	260	333	-	-	278	351	-	-	-	-	308	381	332	405	308	381	332	405
180	-	-	-	-	256	328	-	-	252	334	273	345	-	-	292	364	322	394	376	448

Nota:AB significa que la máquina no está equipada con un freno de cinta, mientras que AB1 significa que la máquina cuenta con el freno de cinta. M006 indica que el par del servo motor es 0.6N.m. Las dimensiones de BKM..MV.. se puede utilizar como referencia de otras dimensiones de esta máquina.

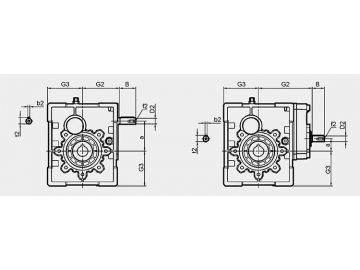

(4) BKM..2..HS (izquierda) y BKM..3..HS (derecha)

Gráfico de diemnsiones externas:

Outline dimension table

BKM	B	Dj6	g2	g3	a	b2	t2	f2
0502	23	11	65	60	57	4	12.5	-
0503	23	11	100	60	21.5	4	12.5	-
0632	30	14	76	72	64.5	5	16	M6
0633	23	11	111	72	29	4	12.5	-
0752	40	16	91	86	74.5	5	18	M6
0753	30	14	132	86	30.5	5	16	M6
0902	40	19	107	103	88	6	21.5	M6
0903	30	14	146	103	44	5	16	M6
1102	50	24	132	127.5	108	8	27	M6
1103	40	19	181	127.5	52	6	21.5	M6

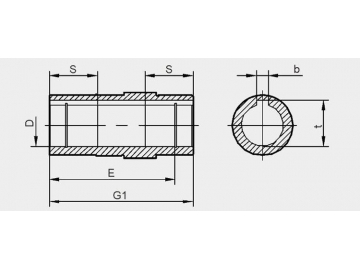

(5) Eje de salida hueco BKM..

Gráfico de dimensiones externas:

Tabla de dimensiones externas:

BKM	S	E	G1	DH8	b	t
050	30	77	92	20	6	22.8
				24	8	27.3
				25	8	28.3
063	36	97	112	25	8	28.3
				28	8	31.3
				30	8	33.3
075	40	105	120	28	8	31.3
				30	8	33.3
				35	10	38.3
090	45	122	140	35	10	38.3
				38	10	41.3
				40	12	43.3
110	50	131	155	40	12	43.3
