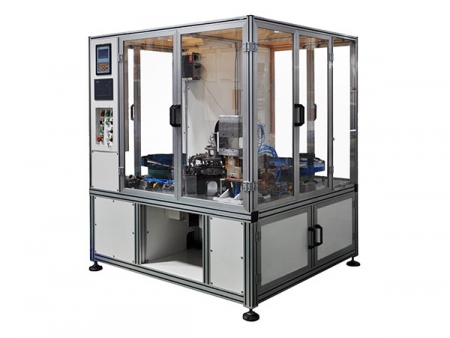

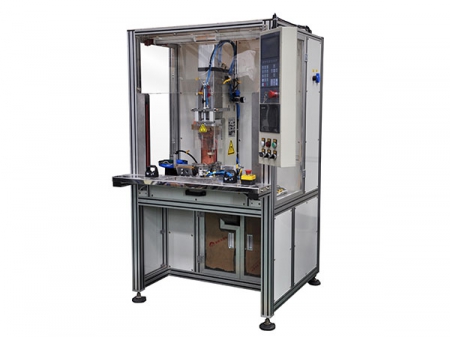

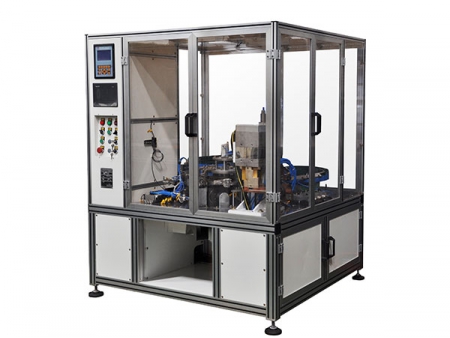

Máquina de soldar por resistencia con ocho estaciones con unidad de disparo magnética
Artículo | Altura | Longitud | Ancho |
Tamaño | 1904 | 2550 | 3113 |
Artículo | Parámetros |
Cantidad de piezas de la máquina | 2 |
Capacidad nominal (KVA) | 110(55*2) |
Fuente de alimentación (V/φ/HZ) | 380/ 3 /50HZ |
Corriente primaria (A) | 136 |
Ciclo de servicio nominal (%) | 20 |
Tensión en vacío secundario (V) | 8.9 |
Tipo de estación/ Cantidad de estaciones | Tipo de disco giratorio /8 estaciones |
Diámetro del cilindro *golpe (mm) | Φ40*15 |
Dimensiones de electrodos (mm) | 8*8*100 |
Dimensiones de la pieza( mm) | Diámetro de la bobina Φ1.4~2.2, espesor de la placa del marco 1.2, espesor de la placa terminal 1.2 |
Capacidad de soldadura (mm) | Φ1.4~2.2 1.2 1.2 |
Velocidad de soldadura (m/min) (s/pieza) (time/s) | 4.8s/piezas |
Presión de funcionamiento (kgf/0.5MPa) | 50 |
Presión de aire comprimido (MPa) | 0.6~0.7 |
Consumo de aire comprimido (0.4MPa de presión de aire) (L/ punto de soldadura) | 10 |
Consumo de agua fría (L/MIN) | 12 |
Potencia de motor de indicadores (KW) | 1.5 |
Especificaciones del cable principal (MM2) | 3*25 2*16 |
Corriente de derivación máxima del transformador (A) | 19800; 2 piezas |
Características
1. Cuenta con tres sistemas de alimentación automática y tres máquinas de soldar por resistencia de frecuencia media 4000HZ DC.
2. Se encuentra diseñado con un accesorio de posicionamiento automático con el fin de llevar a cabo soldaduras de fijación para distintos ángulos gracias al sistema de transferencia automática.
Presentación

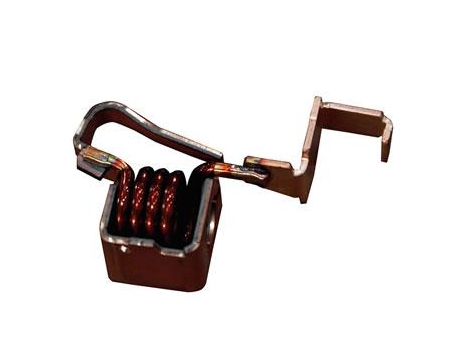

El equipo se diseñó con el fin de soldar tres piezas de las unidades de disparo del disyuntor. La unidad es capaz de llevar a cabo de manera veloz las funciones de derivación, posicionamiento y soldadura.
Soldadora por resistencia MFDC de 55KVA para contacto eléctrico con 6 estaciones DB-55-13010
Modelo # | | |
Capacidad nominal | KVA | 55 |
Fuente de alimentación | V/Φ/Hz | 380/3/50 |
Máx. corriente primaria | A | 45 |
Máx. corriente de corto circuito | KA | 18 |
Presión máx. de trabajo | kN | / |
Dimensión (LxAnxAl) | mm | 1460x1350x1727 |
Soldadora por resistencia MFDC de 55KVA para contacto eléctrico con 6 estaciones DB-55-13010
Modelo # | | |
Capacidad nominal | KVA | 55 |
Fuente de alimentación | V/Φ/Hz | 380/3/50 |
Máx. corriente primaria | A | 45 |
Máx. corriente de corto circuito | KA | 18 |
Presión máx. de trabajo | kN | / |
Dimensión (LxAnxAl) | mm | 1460x1350x1727 |
Soldadora completamente automática de 110KVA para contacto de punta de plata DB-110-14007
Modelo # | | |
Capacidad nominal | KVA | 110 |
Fuente de alimentación | V/Φ/Hz | 380/3/50 |
Máx. corriente primaria | A | 100 |
Máx. corriente de corto circuito | KA | 27 |
Presión máx. de trabajo | kN | 3.8 |
Dimensión (LxAnxAl) | mm | 1000x1132x1802 |

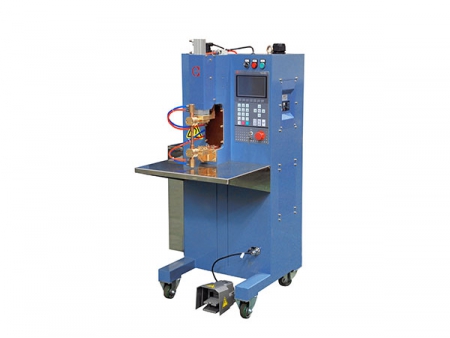

Soldadora de banco MFDC de 165KVA DB-165-20025
Modelo # | | |
Capacidad nominal | KVA | 165 |
Fuente de alimentación | V/Φ/Hz | 380/3/50 |
Máx. corriente primaria | A | 210 |
Máx. corriente de corto circuito | KA | 30 |
Presión máx. de trabajo | kN | 7.7 |
Dimensión (LxAnxAl) | mm | 1090x960x1988 |

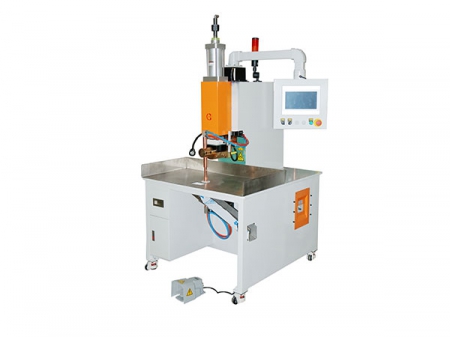

Soldadora de banco MFDC de 55KVA DB-55-14108
Modelo # | | |
Capacidad nominal | KVA | 55 |
Fuente de alimentación | V/Φ/Hz | 380/3/50 |
Máx. corriente primaria | A | 37 |
Máx. corriente de corto circuito | KA | 18 |
Presión máx. de trabajo | kN | 2.5 |
Dimensión (LxAnxAl) | mm | 822x657x1345 |

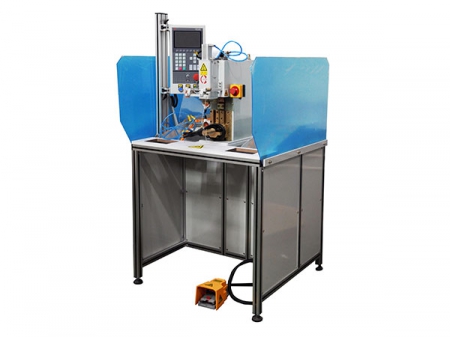

Soldadora de banco MFDC de 55KVA DB-55-14105
Modelo # | | |
Capacidad nominal | KVA | 55 |
Fuente de alimentación | V/Φ/Hz | 380/3/50 |
Máx. corriente primaria | A | 37 |
Máx. corriente de corto circuito | KA | 18 |
Presión máx. de trabajo | kN | 2.5 |
Dimensión (LxAnxAl) | mm | 1000x995x1685 |
