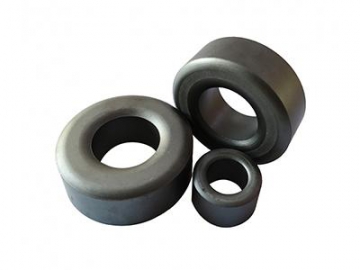

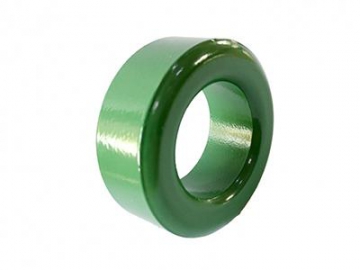

Anillos de hierro sinterizado
Solicite un presupuesto
Yanshan Precision Machinery co., Ltd. desarrolla anillos de hierro magnético de alta calidad con gran permeabilidad magnética, interferencia anti-electromagnética y baja distorsión, ya que utiliza polvo de ferrita blanda de calidad superior (R5K, R7K, R10KQ, R12, R15K). En Yanshan Precision Machinery co., Ltd. contamos con una tecnología moderna y gran capacidad de innovación para el desarrollo de nuestros productos, somos el fabricante nacional exclusivo para materiales R5kB (N55), Pc40 y R15k.
AplicaciónLos anillos de hierro desarrollados por Yanshan Precision Machinery co., Ltd. tienen una amplia aplicación en la industria eléctrica, por ejemplo, pueden usarse en varios tipos de transformadores, inductores, bobinas de choque, supresores y filtros.
- Industria fotovoltaica
- Automóviles ecológicos

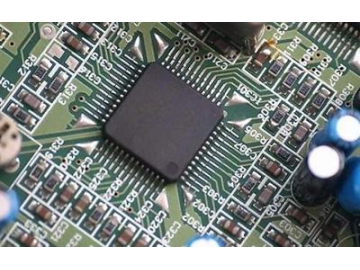

- Variados tipos de circuitos integrados

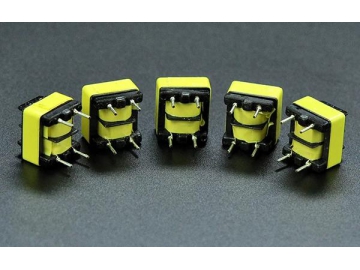

- Transformadores
Característica | Unidades | Material | ||||
R5K | R7K | R10K | R12K | R15K | ||
Frecuencia de operación | MHz | < 0.1 | < 0.1 | < 0.1 | < 0.1 | < 0.1 |
Permeabilidad inicial (µ) | 5000 ±25% | 7000 ±25% | 10000 ±30% | 12000 ±30% | 15000 ±30% | |
Amplitud de permeabilidad | ||||||
Permeabilidad inicial /coeficiente de temperatura (a) | 10 -6 /℃ | ﹣0.6-1.5(25-80) ℃ | 0-1.5 (20-60) ℃ | 0-1.5 (20-60) ℃ | 0-1.5 (20-60) ℃ | 0-1.5 (20-60) ℃ |
Factor de pérdida relativa | 10 -6 | < 4 | < 8 | < 8 | < 10 | < 10 |
Factor de desacomodación | x10 -6 | < 3.0 | < 3 | < 2 | < 2 | < 2 |
Densidad de flujo de saturación | mT | 470 | 440 | 390 | 390 | 370 |
Remanencia (Br) | mT | 150 | 90 | 100 | 95 | 90 |
Coercitividad (Hc) | A/m | 8 | 10 | 8 | 7 | 6 |
Resistividad eléctrica (P) | Ω-m | 1 | 0.3 | 0.15 | 0.1 | 0.06 |
Temperatura de Curie (Tc) | ℃ | 140 | 130 | 120 | 115 | 105 |
Densidad (d) | g/cm³ | 4.8 | 4.9 | 4.9 | 4.9 | 4.9 |
- Los valores presentados en la table son típicos ejemplos, los requerimientos especiales deberán establecerse claramente en el contrato o acuerdo.
- Condiciones de prueba: T=25±3℃,f=10KHz
Tipo | Diámetro exterior A | Diámetro interior B | Altura C | Peso (g/set) |
mm | mm | mm | g | |
T6*3*2 | 6±0.30 | 3±0.30 | 2±0.25 | 0.21 |
T6*3*3 | 6±0.30 | 3±0.30 | 3±0.25 | 0.32 |
T8*4*2 | 8±0.30 | 4±0.30 | 2±0.25 | 0.32 |
T8*4*3 | 8±0.30 | 4±0.30 | 3±0.25 | 0.35 |
T8*4*4 | 8±0.30 | 4±0.20 | 4±0.20 | 0.76 |
T9*5*3 | 9±0.30 | 5±0.30 | 3±0.30 | 0.58 |
T9*5*4 | 9±0.30 | 5±0.30 | 4±0.30 | 0.85 |
T9*5*5 | 9±0.30 | 5±0.30 | 5±0.30 | 1.00 |
T9*5*5.5 | 9±0.30 | 5±0.30 | 5.5±0.30 | 1.12 |
T9*5*7 | 9±0.30 | 5±0.30 | 7±0.30 | 1.41 |
T10*5*5 | 10±0.30 | 10±0.30 | 5±0.30 | 1.41 |
T10*6*4 | 10±0.30 | 10±0.30 | 4±0.30 | 0.99 |
T10*6*5 | 10±0.30 | 10±0.30 | 5±0.30 | 1.20 |
T10*6*6 | 10±0.30 | 10±0.30 | 6±0.30 | 1.51 |
T12*6*4 | 12±0.40 | 6±0.30 | 4±0.30 | 1.60 |
T12.7*7.9*4.5 | 12.7±0.40 | 7.9±0.30 | 4.5±0.30 | 1.59 |
T12.7*7.9*4.7 | 12.7±0.40 | 7.9±0.30 | 4.7±0.30 | 1.68 |
T12.7*7.9*4.9 | 12.7±0.40 | 7.9±0.30 | 4.9±0.30 | 1.75 |
T12.7*7.9*5.2 | 12.7±0.40 | 7.9±0.30 | 5.2±0.30 | 1.88 |
T12.7*7.9*6.3 | 12.7±0.40 | 7.9±0.30 | 6.3±0.30 | 2.16 |
T12.7*7.9*7 | 12.7±0.40 | 7.9±0.30 | 7±0.30 | 2.51 |
T13*7*5 | 13±0.35 | 7±0.30 | 5±0.30 | 2.14 |
T14*8*3 | 14±0.40 | 8±0.30 | 3±0.30 | 1.47 |
T14*8*4 | 14±0.40 | 8±0.30 | 4±0.30 | 1.90 |
T14*8*7 | 14±0.40 | 8±0.30 | 7±0.30 | 3.50 |
T14*8*9 | 14±0.40 | 8±0.30 | 9±0.30 | 4.30 |
T14*9*5 | 14±0.40 | 9±0.30 | 5±0.30 | 2.10 |
T16*9*5 | 16±0.40 | 9±0.40 | 5±0.30 | 3.13 |
T16*9*8 | 16±0.40 | 9±0.40 | 8±0.30 | 4.94 |
T16*10*5 | 16±0.40 | 10±0.30 | 5±0.30 | 3.00 |
T16*10*7 | 16±0.40 | 10±0.30 | 7±0.30 | 4.10 |
T16*10*8 | 16±0.40 | 10±0.30 | 8±0.30 | 4.70 |
T16*12*8 | 16±0.40 | 12±0.30 | 8±0.30 | 3.35 |
T18*10*7 | 18±0.40 | 10±0.30 | 7±0.30 | 5.95 |
T18*10*8 | 18±0.40 | 10±0.30 | 8±0.30 | 6.53 |
T18*10*10 | 18±0.40 | 10±0.30 | 10±0.30 | 8.77 |
T18*10*12 | 18±0.50 | 10±0.40 | 12±0.30 | 10.30 |
T18*12*6 | 18±0.30 | 12±0.30 | 6±0.30 | 4.16 |
T18*12*8 | 18±0.30 | 12±0.30 | 8±0.30 | 5.55 |
T20*10*10 | 20±0.40 | 10±0.30 | 10±0.30 | 10.80 |
T20*10*12 | 20±0.40 | 10±0.40 | 12±0.30 | 13.70 |
T20*12*8 | 20±0.40 | 12±0.30 | 8±0.30 | 7.92 |
T20*12*10 | 20±0.40 | 12±0.30 | 10±0.30 | 9.90 |
T22*14*6.5 | 22±0.50 | 14±0.40 | 6.5±0.30 | 6.82 |
T22*14*8 | 22±0.50 | 14±0.40 | 8±0.30 | 8.72 |
T22*14*9 | 22±0.50 | 14±0.40 | 9±0.30 | 9.77 |
T22*14*10 | 22±0.50 | 14±0.40 | 10±0.30 | 10.84 |
T22*14*12.7 | 22±0.50 | 14±0.40 | 12.7±0.40 | 14.00 |
T25*15*5 | 25±0.50 | 15±0.40 | 5±0.30 | 7.70 |
T25*15*8 | 25±0.50 | 15±0.40 | 8±0.30 | 12.40 |
T25*15*9 | 25±0.50 | 15±0.40 | 9±0.30 | 14.10 |
T25*15*10 | 25±0.50 | 15±0.40 | 10±0.30 | 15.10 |
T25*15*12 | 25±0.50 | 15±0.40 | 12±0.40 | 18.80 |
T25*15*13 | 25±0.50 | 15±0.40 | 13±0.40 | 20.00 |
T25*15*15 | 25±0.50 | 15±0.40 | 15±0.40 | 23.30 |
T28*19*12 | 28±0.50 | 19±0.50 | 12±0.40 | 19.40 |
T28*19*15 | 28±0.50 | 19±0.50 | 15±0.40 | 24.25 |
T29*19*15 | 29±0.60 | 19±0.60 | 15±0.40 | 28.10 |
T31*19*6 | 31±0.50 | 19±0.50 | 6±0.30 | 13.22 |
T31*19*6.5 | 31±0.50 | 19±0.50 | 6.5±0.30 | 14.32 |
T31*19*7 | 31±0.50 | 19±0.50 | 7±0.30 | 15.41 |
T31*19*8 | 31±0.50 | 19±0.50 | 8±0.30 | 18.12 |
T31*19*9 | 31±0.50 | 19±0.50 | 9±0.30 | 19.84 |
T31*19*10 | 31±0.50 | 19±0.50 | 10±0.30 | 22.49 |
T31*19*12 | 31±0.50 | 19±0.50 | 12±0.40 | 26.99 |
T31*19*13 | 31±0.50 | 19±0.50 | 13±0.40 | 29.04 |
T31*19*15 | 31±0.50 | 19±0.50 | 15±0.30 | 33.50 |
T31*20*13 | 31±0.60 | 20±0.50 | 13±0.40 | 27.58 |
T31*20*15 | 31±0.60 | 20±0.50 | 15±0.30 | 35.85 |
T36*23*10 | 36±0.60 | 23±0.50 | 10±0.40 | 27.58 |
T36*23*13 | 36±0.60 | 23±0.50 | 13±0.40 | 35.85 |
T36*23*15 | 36±0.60 | 23±0.50 | 15±0.40 | 41.37 |
T38*19*13 | 38±0.70 | 19±0.70 | 13±0.50 | 51.10 |
T38*19*16 | 38±0.70 | 19±0.70 | 16±0.50 | 65.00 |
T38*22*16 | 38±0.70 | 22±0.70 | 16±0.50 | 58.00 |
T38*25*13 | 38±0.70 | 25±0.70 | 13±0.50 | 52.00 |
T42*26*18 | 42±0.70 | 26±0.70 | 18±0.50 | 73.50 |
T42*26*25 | 42±0.70 | 26±0.70 | 25±0.50 | 102.50 |
T50*30*20 | 50±0.80 | 30±0.80 | 20±0.50 | 122.50 |
T50*25*20 | 50±0.80 | 25±0.80 | 20±0.50 | 143.00 |
T56*32*18 | 56±0.80 | 32±0.80 | 18±0.50 | 151.00 |
T56*32*20 | 56±0.80 | 32±0.80 | 20±0.50 | 162.00 |
T63*38*12.5 | 63±0.80 | 38±0.80 | 12.5±0.40 | 124.00 |
T63*38*20 | 63±0.80 | 38±0.80 | 20.5±0.50 | 198.00 |
T63*38*25 | 63±0.80 | 38±0.80 | 25±0.50 | 248.00 |
Tipo | Valor - AL (nH/N2) ±25% | Valor - AL (nH/N2) ±30% | |||
R5K | R7K | R10K | R12K | R15K | |
T6*3*2 | 1450 | 2200 | 2900 | 3500 | 4400 |
T6*3*2 | 2200 | 2800 | 4000 | 4800 | 6000 |
T8*4*2 | 1330 | 1870 | 2670 | 3200 | 3750 |
T8*4*3 | 1987 | 2775 | 3975 | 4800 | 6000 |
T8*4*4 | 2650 | 3700 | 5300 | 6400 | 8000 |
T9*5*3 | 1760 | 2470 | 3520 | 4220 | 5280 |
T9*5*4 | 2350 | 3290 | 4700 | 5640 | 7050 |
T9*5*5 | 2940 | 4110 | 5870 | 7050 | 8810 |
T9*5*5.5 | 3230 | 4520 | 6465 | 7750 | 9690 |
T9*5*7 | 4110 | 5760 | 8230 | 9875 | 12345 |
T10*5*5 | 3300 | 4650 | 6650 | 8000 | 10000 |
T10*6*4 | 2040 | 2850 | 4080 | 4890 | 6120 |
T10*6*5 | 2550 | 3570 | 5100 | 6120 | 7650 |
T10*6*6 | 3060 | 4290 | 6130 | 7350 | 9195 |
T12*6*4 | 2700 | 3800 | 5400 | 6480 | 8100 |
T12.7*7.9*4.5 | 2120 | 2980 | 4270 | 5120 | 6450 |
T12.7*7.9*4.7 | 2220 | 3110 | 4460 | 5350 | 6690 |
T12.7*7.9*4.9 | 2310 | 3240 | 4630 | 5555 | 6945 |
T12.7*7.9*5.2 | 2455 | 3440 | 4910 | 5890 | 7365 |
T12.7*7.9*6.3 | 2990 | 4190 | 5950 | 7140 | 8925 |
T12.7*7.9*7 | 3300 | 4627 | 6610 | 7930 | 9910 |
T13*7*5 | 3400 | 4330 | 6190 | 7428 | 9285 |
T14*8*3 | 1670 | 2350 | 3350 | 4020 | 5025 |
T14*8*4 | 2240 | 3130 | 4480 | 5370 | 6720 |
T14*8*7 | 3920 | 5480 | 7810 | 9400 | 11760 |
T14*8*9 | 5040 | 7040 | 10080 | 12090 | 15120 |
T14*9*5 | 2210 | 3090 | 4420 | 5300 | 6630 |
T16*9*5 | 2600 | 3650 | 5210 | 6250 | 7800 |
T16*9*8 | 4080 | 5710 | 8160 | 9792 | 12240 |
T16*10*5 | 2350 | 3290 | 4700 | 5520 | 6910 |
T16*10*7 | 3286 | 4600 | 6572 | 7887 | 9850 |
T16*10*8 | 3755 | 5258 | 7512 | 9014 | 11267 |
T16*12*8 | 2300 | 3220 | 4600 | 5520 | 6900 |
T18*10*7 | 4110 | 5760 | 8230 | 9870 | 12340 |
T18*10*8 | 4700 | 6580 | 9400 | 11280 | 14100 |
T18*10*10 | 5880 | 8230 | 11750 | 14100 | 17620 |
T18*10*12 | 7800 | 9600 | 11000 | 12000 | 15000 |
T18*12*6 | 2430 | 3400 | 4860 | 5830 | 7290 |
T18*12*8 | 3240 | 4530 | 6480 | 7770 | 9720 |
T20*10*10 | 6750 | 9400 | 13500 | 16000 | 19000 |
T20*10*12 | 8000 | 11200 | 16000 | 19000 | 23750 |
T20*12*8 | 4000 | 5720 | 8170 | 9790 | 12240 |
T20*12*10 | 5000 | 7150 | 10200 | 12240 | 15300 |
T22*14*6.5 | 2910 | 4110 | 5870 | 7040 | 8800 |
T22*14*8 | 3620 | 5060 | 7230 | 8670 | 10840 |
T22*14*9 | 4070 | 5690 | 8130 | 9760 | 12200 |
T22*14*10 | 4520 | 6330 | 9040 | 10840 | 13560 |
T22*14*12.7 | 5740 | 8040 | 11480 | 13770 | 17220 |
T25*15*5 | 2550 | 3570 | 5110 | 6130 | 7660 |
T25*15*8 | 4090 | 5720 | 8200 | 9840 | 12300 |
T25*15*9 | 4600 | 6440 | 9200 | 11040 | 13800 |
T25*15*10 | 5110 | 7150 | 10220 | 12260 | 15330 |
T25*15*12 | 6130 | 8580 | 12260 | 14710 | 18390 |
T25*15*13 | 6640 | 9300 | 13260 | 15936 | 19900 |
T25*15*15 | 7660 | 10730 | 15330 | 18390 | 22990 |
T28*19*12 | 4590 | 6430 | 9180 | 11010 | 13770 |
T28*19*15 | 5740 | 8040 | 11490 | 13780 | 17230 |
T29*19*15 | 6340 | 8880 | 12650 | 15230 | 18990 |
T31*19*6 | 2940 | 4110 | 5880 | 7050 | 8820 |
T31*19*6.5 | 3180 | 4450 | 6350 | 7620 | 9520 |
T31*19*7 | 3420 | 4790 | 6850 | 8220 | 10280 |
T31*19*8 | 3920 | 5480 | 7830 | 9390 | 11740 |
T31*19*9 | 4400 | 6170 | 8810 | 10570 | 13210 |
T31*19*10 | 4880 | 6840 | 9780 | 11700 | 14670 |
T31*19*12 | 5870 | 8220 | 11740 | 12420 | 15520 |
T31*19*13 | 6360 | 8910 | 12730 | 14080 | 17510 |
T31*19*15 | 7200 | 10080 | 14400 | 17280 | 21600 |
T31*20*13 | 5690 | 7967 | 11381 | 13658 | 17072 |
T31*20*15 | 6566 | 9192 | 13132 | 15759 | 10705 |
T36*23*10 | 4470 | 6260 | 8590 | 10740 | 13400 |
T36*23*13 | 5800 | 8140 | 11600 | 13900 | 17450 |
T36*23*15 | 6430 | 9000 | 12860 | 14500 | 19200 |
T38*19*13 | 9010 | 12620 | 18030 | 21630 | 27000 |
T38*19*16 | 10550 | 14770 | 21100 | 25320 | 31650 |
T38*22*16 | 8747 | 12246 | 17495 | 20994 | 26240 |
T38*25*13 | 5437 | 7611 | 10874 | 13048 | 16311 |
T42*26*18 | 8030 | 12100 | 17300 | 20700 | 25870 |
T42*26*25 | 11975 | 16765 | 23951 | 28741 | 35926 |
T50*30*20 | 10200 | 14300 | 20400 | 24500 | 30600 |
T50*25*20 | 13870 | 19400 | 27700 | 33300 | 41600 |
T56*32*18 | 9800 | 13750 | 19600 | 23500 | 29000 |
T56*32*20 | 10900 | 15260 | 21800 | 26000 | 32700 |
T63*38*12.5 | 6100 | 8540 | 12200 | 14600 | 18000 |
T63*38*20 | 9760 | 13660 | 19520 | 23400 | 29250 |
T63*38*25 | 12200 | 18200 | 24300 | 20160 | 36400 |
