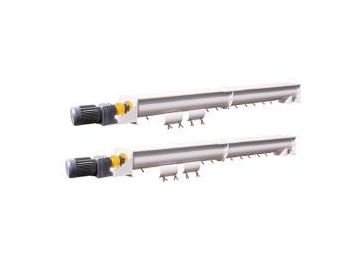

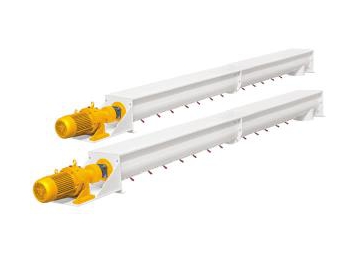

Transportador de tornillo
El transportador de tornillo es un equipo de transporte que no contiene ningún componente flexible de tracción. El ímpetu generado por la pala giratoria de tornillo se utiliza para mover los materiales en una distancia corta en dirección vertical o inclinada.
Parámetros técnicosModelo | Producción (t/h) | Potencia (kW) | Dimensiones generales (Largo×Ancho×Alto, mm) |
2-6 | 0.75-1.5 | L×320×270 | |
4-12 | 1.5-3 | L×350×290 | |
7.5-23 | 1.5-4 | L×360×360 | |
13-37 | 3.0-4 | L×450×440 | |
20-53 | 3.0-5.5 | L×530×520 | |
25-75 | 5.5-11 | L×610×710 |
Características:
1. Todos los productos de acero utilizados son WISCO o Baosteel (o productos de la misma calidad).
2. Los transportadores sinfín de trigo están hechos de 16Mn (de no menos de 3mm de espesor), las cuchillas están hechas de 16Mn (de no menos de 4mm de espesor), y las placas posteriores del motor son de acero de 6-10mm.
3. El transportador sinfín de polvo (transporte de polvo) de acero Q235 tiene por lo menos 3mm de espesor, al igual que la cascara exterior. Las cuchillas tienen placas plegadas en frío de más de 5mm y el motor utiliza placas de acero de 6-10mm.
4. Se utilizan tuberías sin soldadura de Baosteel o Wuhan Iron and steel (o productos de calidad equivalente).
5. Los motores de desaceleración son de Foshan Xingguang (o productos de calidad equivalente), de grado de protección IP55 y grado de aislamiento F.
6. La transmisión se realiza por accionamiento directo.
7. Se utilizan rodamientos serie UCF, bridas cuadradas para rodamientos y enganches de cadena de rodillos.
8. El transportador sinfín de harina tiene un botón removible que facilita la limpieza.
9. El equipo está bien sellado: la carcasa está sellada también para asegurar que el polvo no salga de la máquina. Para la suspensión se utilizan casquillos de nylon 66 y para cada gancho se utiliza una carcasa separada desmontable para facilitar su mantenimiento.
10. Cada transportador tiene un interruptor anti-sobrecarga. Se utilizan sensores marca Omron (o productos de calidad equivalente). El equipo no tiene soportes.
11. Tratamiento de superficie: el acero utilizado tiene un tratamiento de fosfatado y pintura en aerosol.
