La mesa deslizante puede integrarse con un agitador de vibración electrodinámico para realizar pruebas de vibración en tres direcciones, mejorando la capacidad de carga del sistema. Al ser liviana, la mesa optimiza la carga total permitiendo trabajar con tamaños y pesos mayores.

Este producto está disponible en dos variantes según el método de conexión: tipo integrado y tipo dividido. Además, se clasifica en dos series según el diseño de la guía: la serie GT, que utiliza una guía en forma de V, y la serie BT, que incorpora una guía hidrostática.

El sistema de vibración con mesa deslizante tiene la capacidad de realizar pruebas de vibración en las direcciones X, Y y Z, ya sea para piezas individuales o para toda la máquina. También puede combinarse con una cámara de prueba de temperatura y humedad, formando un sistema de prueba ambiental integral.

El área y el grosor de la placa deslizante son aspectos importantes que determinan la calidad del sistema activo, así como el límite superior de frecuencia de la mesa vibratoria. Los indicadores mostrados corresponden a los productos estándar de nuestra empresa. Sin embargo, la mesa deslizante puede personalizarse en base a los requerimientos específicos de los usuarios, cumpliendo con el estándar JB/T 6869-93.

Operación conveniente
El innovador diseño del muñón y el cojinete guía permiten que el cambio entre posiciones horizontal y vertical sea sencilla y muy rápida. La unidad de dirección eléctrica asistida es adecuada para utilizarla junto a los agitadores vibratorios de empuje superior al medio, lo que optimiza el proceso de cambio y mejora la conveniencia operativa.

Diseño integrado

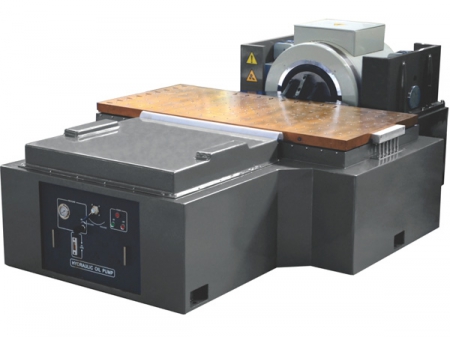

El diseño integrado de la mesa deslizante y el vibrador, que comparten una base común, ofrece una excelente rigidez, instalación sencilla y la puesta en marcha sin inconvenientes. Este tipo integrado, que ha sido patentado a nivel nacional, se puede instalar sin necesidad de una base adicional, proporcionando soluciones eficientes y versátiles para diversas aplicaciones.

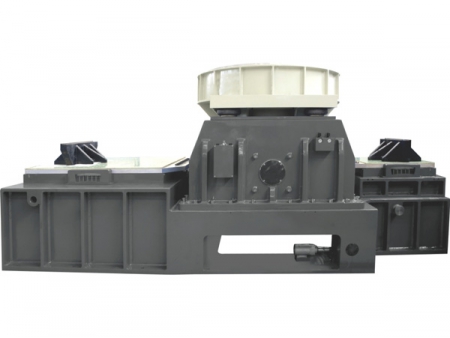

La mesa vibratoria de diseño dividido ha sido diseñada para medir muestras de gran tamaño y con dinámicas complejas, convirtiéndola en una herramienta ideal para aplicaciones avanzadas. Este diseño modular facilita significativamente el proceso de elevación, mejorando la accesibilidad y eficiencia durante las pruebas.

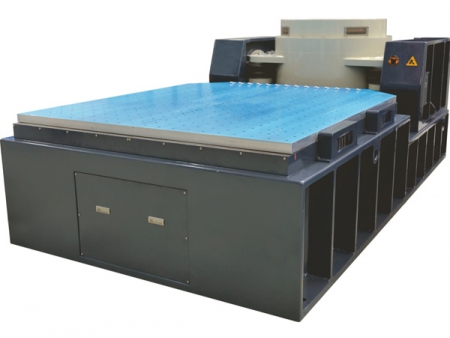

Esta serie se compone de una placa deslizante, rieles en forma de V, conectores, losa de granito, base y una fuente de aceite integrada. La bomba de suministro de combustible, que forma parte del sistema, se caracteriza por su estructura compacta y fácil operación. La cantidad de rieles guía en forma de V varía de acuerdo con el tamaño del equipo, este sistema de guía le da una resistencia excepcional al momento de girar, asegurando estabilidad y rendimiento superior.

Es importante considerar que el equipo de prueba de impacto puede verse influenciado por factores como el momento de giro, el momento de inercia, la posición y la altura del centro de gravedad de la muestra. Es recomendable que el factor de seguridad del equipo sea al menos 1.2 veces superior a la fuerza teórica para garantizar un rendimiento seguro y confiable durante las pruebas.

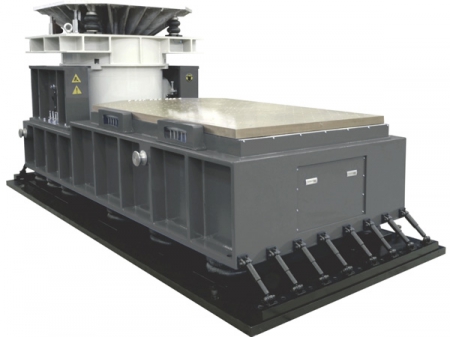

Cuenta con una placa deslizante, cojinete hidrostático, conectores, losa de granito, base y una fuente de aceite hidrostático independiente. El cojinete hidrostático tiene una resistencia sinigual al momento de voltear, haciendo de esta mesa la más adecuada para pruebas de muestras con cargas pesadas. Según se va incrementando el número de cojinetes hidrostáticos, también aumenta la resistencia al momento de voltear, ofreciendo mayor estabilidad y rendimiento en condiciones exigentes.

La mesa deslizante de la serie LTT está equipada con una placa deslizante, cojinete guía de presión media, acoplamiento, bloque de granito natural, base y un sistema de protección con depósito de retorno de aceite y "protector de aceite". Los rodamientos de presión media ofrecen un alto momento antigiro, destacándolos para pruebas de objetos con cargas elevadas. Cuantos más cojinetes se instalen, mayor será el momento antigiro, garantizando estabilidad durante las pruebas de alta exigencia.
