Válvula de bola de acero inoxidable de 1 pieza, seguro contra el fuego
Solicite un presupuesto
- Presión de trabajo: 2000 PSI W.O.G. (agua fría, aceite, gas)
- Rango de temperatura: -20 ° F a 450 ° F (-30 °C a 23 °C)
- Puerto completo para 1/4", puerto estándar para 3/8" a 1/2", puerto reducido para 3/4" a 2"
- Asiento de RPTFE
- NPT hembra

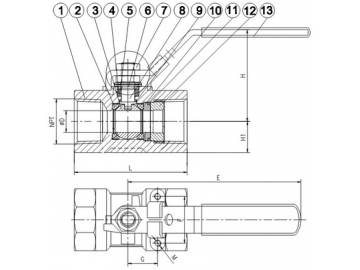

Especificaciones
Pulgada/Métrica (mm)
| Item # | Tamaño | L | H | H1 | D | E | M | |||||
| Pulgada | mm | Pulgada | mm | Pulgada | mm | Pulgadah | mm | Pulgadah | mm | |||
| 32H979 | 1/4" | 2.32 | 58.93 | 1.73 | 43.94 | 0.53 | 13.46 | 0.36 | 9.14 | 4.37 | 111.00 | 10-24UNS |
| 32H980 | 3/8" | 2.32 | 58.93 | 1.73 | 43.94 | 0.53 | 13.46 | 0.36 | 9.14 | 4.37 | 111.00 | 10-24UNS |
| 32H981 | 1/2" | 2.63 | 66.80 | 1.73 | 43.94 | 0.53 | 13.46 | 0.36 | 9.14 | 4.37 | 111.00 | 10-24UNS |
| 32H982 | 3/4" | 2.79 | 70.87 | 1.87 | 47.50 | 0.66 | 16.76 | 0.49 | 12.45 | 4.37 | 111.00 | 10-24UNS |
| 32H983 | 1" | 3.34 | 84.84 | 2.36 | 59.94 | 0.80 | 20.32 | 0.62 | 15.75 | 5.57 | 141.48 | 10-24UNS |
| 32H984 | 1-1/4" | 3.70 | 93.98 | 2.55 | 64.77 | 0.98 | 24.89 | 0.78 | 19.81 | 5.57 | 141.48 | 10-24UNS |
| 32H985 | 1-1/2" | 3.93 | 99.82 | 2.79 | 70.87 | 1.12 | 28.45 | 0.96 | 24.38 | 6.35 | 161.29 | 1/4-20UNS |
| 32H986 | 2" | 4.64 | 117.86 | 3.01 | 76.45 | 1.37 | 34.80 | 1.25 | 31.75 | 6.35 | 161.29 | 1/4-20UNS |
| Parte # | Nombre de la parte | Material |
| 1 | Cuerpo | Acero inoxidable 316 |
| 2 | Asiento | RPTFE |
| 3 | Bola | Acero inoxidable 316 |
| 4 | Empaquetadora de vástago | Grafiito |
| 5 | Prensa estopa | Acero inoxidable 316 |
| 6 | Roldana | Acero al carbono |
| 7 | Tuerca | Acero al carbono |
| 8 | Vástago | Acero inoxidable 316 |
| 9 | Arandela de empuje | RPTFE |
| 10 | Asiento | Acero inoxidable 316 |
| 11 | Obturador de junta | Grafito |
| 12 | Retenedor | Acero inoxidable 316 |
| 13 | Mango o manija | Acero al carbono con empuñadora PVC |
