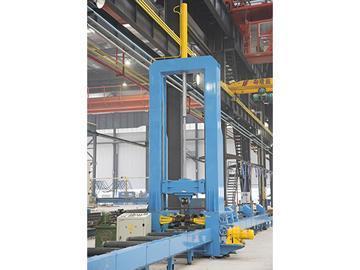

Máquina de ensamblaje de vigas de acero tipo H
Uso
Esta máquina se puede utilizar principalmente para ensamblaje y soldadura de acero estructural por puntos simétricos, asimétricos, excéntricos y variables. Se puede realizar posicionamiento, sujeción y soldadura por puntos de forma automática, lo cual es fundamental para la siguiente soldadura.
Características de producto
La máquina de ensamblaje de vigas de acero estructural tiene las siguientes características:
1. Las estructuras soldadas por esta máquina son de acero revenido por lo que no habrá deformación.
2. Transporte de acero estructural: el motor principal se encarga de el cilindro maestro con un reductor de engranajes. También maneja los otros cilindros al mismo tiempo a través de una transmisión por cadena. El conversor de frecuencia transporta las piezas a diferentes velocidades. La velocidad de ensamble es 0.5-5.5m/min.
3. El transportador de rodillos cuenta con un dispositivo de centrado para realizar un posicionamiento primario de la brida antes de entrar a la máquina y realizar el soporte de alma vertical.
4. The base machine adopts the method of manual adjustment first and then hydraulic clamping to realize precise positioning and clamping of flange slab and web. La máquina base cuenta con un método de ajuste manual primero y luego realiza una sujeción hidráulica para completar el posicionamiento preciso y sujeción de la brida y alma.
5. Para el acero estructural en el cual el alma tiene una gran altura, la máquina base se puede equipar con un dispositivo de sujeción de alma auxiliar para prevenir la deformación causada por la presión del dispositivo de reducción de presión.
6. El proceso de ensamblaje complete se opera con un panel de control electrónico, lo cual lo hace fácil de usar y conveniente. El mantenimiento es muy sencillo también.
7. La máquina de ensamblaje de la viga de acero tipo H que solicitan nuestros clientes se puede equipar con soldadura por puntos automática con soldadura por arco con gas protector o soldadura por puntos manual.
| Dimensiones de ensamblaje de piezas | |
| Altura de alma | 200-1500 mm |
| Espesor | 6-32 mm |
| Ancho de placa de brida | 200-800 m |
| Espesor | 6-40 mm |
| Largo de acero estructural | 4000-15000 mm |
| Velocidad de ensamblaje | 0.5-5.5 m/min(ajuste de velocidad) |
| Largo de transportadora de rodillo de alimentación | 12000 mm |
| Largo de transportadora de rodillos de salida | 12000 mm |
| Fuente de alimentación | AC380V 50Hz 3 fases |
| Dimensiones de ensamblaje de piezas | |
| Altura de alma | 200-1800 mm |
| Espesor | 6-32 mm |
| Ancho de placa de brida | 200-800 mm |
| Espesor | 6-40 mm |
| Largo de acero estructural | 4000-15000 mm |
| Velocidad de ensamblaje | 0.5-5.5 m/min(ajuste de velocidad) |
| Largo de transportadora de rodillo de alimentación | 12000 mm |
| Largo de transportadora de rodillos de salida | 12000 mm |
| Dispositivo de centrado | control combinado hidráulico y mecánico |
| Control de velocidad | conversión de frecuencia AC |
| Fuente de alimentación | AC 380V 50Hz 3 fases |
| Dimensiones de ensamblaje de piezas | |
| Altura de alma | 200~2500 mm(200-1800mm,200-2000mm,200-2200mm) |
| Espesor | 6~60 mm |
| Ancho de placa de brida | 200~800 mm |
| Espesor | 6~80 mm |
| Largo de pieza | 4000~15000 mm |
| Velocidad de ensamblaje | 0.5~5.5 m/min(ajuste de velocidad) |
| Largo de transportadora de rodillos | 12000 mm |
| Dispositivo de centrado | control combinado hidráulico y mecánico |
| Control de velocidad | conversor de frecuencia AC |
| Fuente de alimentación | AC380V 50Hz 3 fases |
Jingfeng
Jinfeng Welding & Cutting Machinery Manufacture Co., Ltd tiene un departamento mecánico, departamento eléctrico y departamento de software. Contamos con 80 trabajadores en total. También contratamos ingenieros superiores de ESAB para realizar el desarrollo conjunto y el diseño de las líneas de producción de vigas de acero estructural tipo H, de forma que contemos con aval técnico.
Jinfeng tiene una fuerte capacidad de producción: contamos con 13 centros de mecanización CNC importados, 3 centros de mecanizado 4mx12m grandes, de forma que la producción anual de la mayoría de las máquinas alcanza los 1000 productos.
Todos los miembros del equipo de ventas tienen más de 10 años de experiencia en el servicio, por lo que son capaces de asistir varias consultas en tiempo y forma. Por otro lado, Jingfeng posee un equipo de servicio posventa con 30 empleados capaces de cubrir un servicio posventa durante todo el año.
