Equipo de perforación frontal KJ421, Jumbos para perforación frontal

Solicite un presupuesto

Nosotros: http://ksdrillmachine.com.ar/1-1-12-hydraulic-tunneling-drilling-rig.html

Equipo de perforación frontal de dos plumas/brazos

Dimensiones (L×An×Al): 13000×2200×2400/3100mm
Peso: Aprox. 22000kg
Máx. gradeabilidad: 25%(14°)
Rango de sección transversal: 16-68m²

El equipo de perforación frontal KJ421 es uno de los equipos para minería y túneles emblema por parte de KAISHAN, siendo este equipo de perforación un jumbo para perforación de dos brazos o plumas diseñado para perforar barrenos verticales, inclinados y horizontales y orificios. Es ideal para su uso en aplicaciones de minería y túneles con secciones transversales de 16m² a 68m².

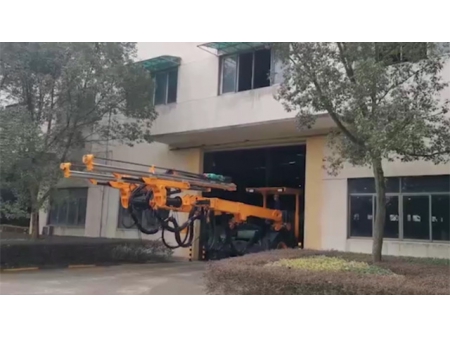

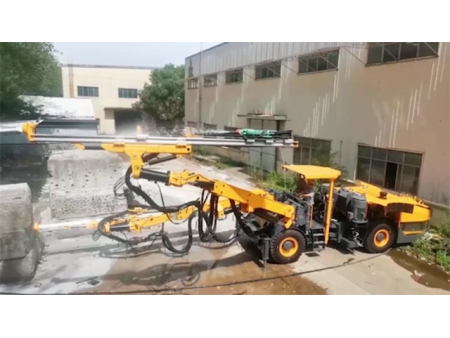

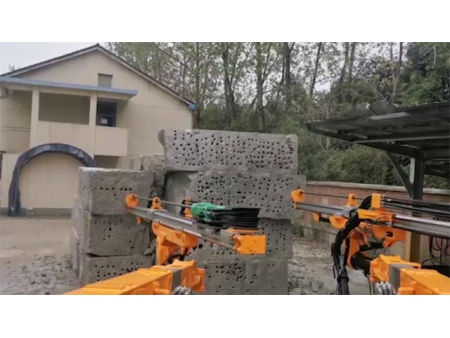

Video

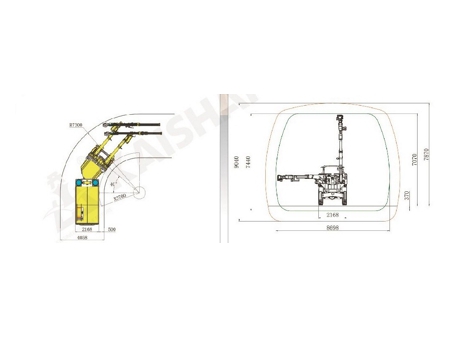

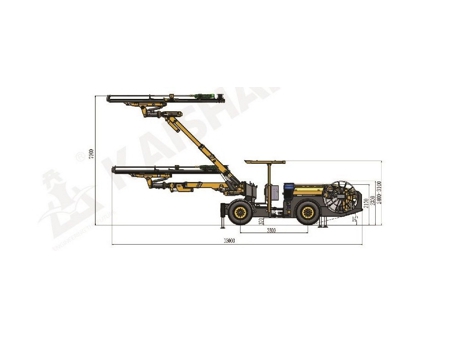

Diagrama de estructura

Especificaciones técnicas

Dimensiones y peso
Longitud			13000mm
Ancho			2200mm
Altura			2400/3100mm
Peso			Aprox. 22000kg
Velocidad de desplazamiento en terreno llano			10km/h
Gradeabilidad máxima			25%(14°)
Protección de seguridad
Nivel de ruido			< 100dB(A)
Techo de seguridad de elevación			Cumple con los requisitos de FOPS y ROPS
Sistema de aire y agua
Compresor de aire	1×JN11		Consumo de aceite de lubricación	2×180-250g/h
Capacidad del compresor de aire	1.55m/min
Presión	8bar		Bomba de agua	1×CRI10-22
Consumo de aire de lubricación	2×0.3m/min		Potencia	7.5kW
			Capacidad de la bomba de agua	10m³/h
Chasis
Motor diesel	Cummins QSB3.9-C125 /93kW/2200rpm		Frenado de desplazamiento	Freno tipo húmedo
Purificación de gases de escape	Catalizador de escape		Frenado de estacionamiento	Freno mecánico
Sistema de accionamiento	Convertidor de par hidráulico caja de cambios		Tanque de combustible	120L
Sistema de perforación
Taladro de roca (drifter)		2×HC95LM
Potencia de impacto		21kW
Flujo de impacto		100-120L/min
Presión de impacto		180-200bar
Frecuencia de impacto		54-62Hz
Par		764Nm
Rotación de la viga		360°
Extensión de alimentación		1600mm
Modelo de pluma de perforación		K40
Forma de la pluma de perforación		Paralelismo automático
Extensión de la pluma		1800mm
Unidad de potencia hidráulica eléctrica
Motor		2×75kW Motor 3-fase
Impacto/alimentación/posicionamiento		Bomba de pistón axial de desplazamiento variable
Rotación		Bomba de engranajes
Finura del filtro		10µ
Depósito de aceite hidráulico		400L
Enfriador hidráulico		Enfriador de aire
Voltaje de trabajo		380V
Frecuencia		50Hz
Método de inicio		Star/delta
Carrete de cable		1×CRC1016
Longitud del cableado del carrete		100m
