Prensas para estampado de láminas metálicas de alta precisión APA 15-260 toneladas

Solicite un presupuesto

Nosotros: http://machinerychina.es/1-1-15-260ton-precision-metal-stamping-press.html

Especificaciones técnicas

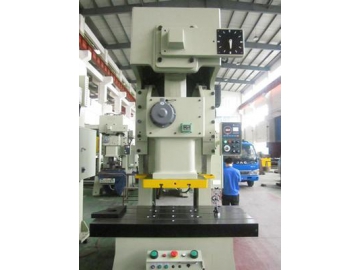

La prensa para estampado de láminas metálicas de alta precisión APA 15-260 fue diseñada y fabricada con una estructura resistente de acero inoxidable y soldada con acero de alta calidad. Esta herramienta metalúrgica posee estabilidad, precisión y confiabilidad luego de eliminar la presión interna del material.
El centro de transmisión y centro de mecanizado metalúrgico están ubicados en el mismo lugar, de forma que la prensa pueda optimizar su precisión y estabilidad.
Incluye dos balanceadores simétricos para garantizar la estabilidad de las operaciones.
La precisión del ajuste del troquel es de 0.1mm para que la máquina se pueda manejar de forma segura y confiable.
Partes como el eje flexionado, juego de engranajes, biela, etc., están diseñados para ofrecer excelente integridad, y resistencia abrasiva con un acabado anodizado y esmerilado.

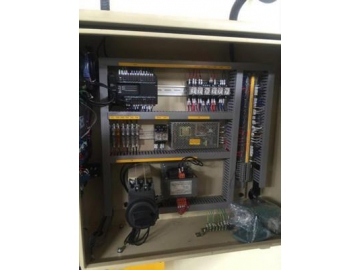

Embrague y freno sensibles y fiable, excelente electroválvula y protección de sobrecarga para ofrecer la precisión y seguridad del arranque y freno de la corredera.

Especificaciones técnicas

Nombre		Modelo	APA-15
Tipo		Ton	Tipo V
Capacidad			15

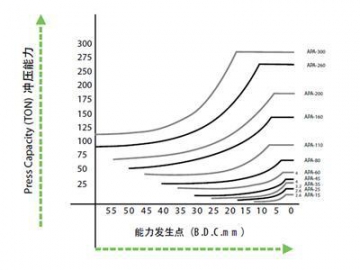

Punto de tonelaje nominal		mm	1

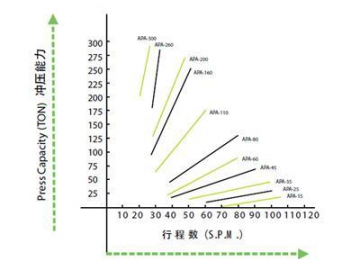

Carreras por minuto	Velocidad	s.p.m	120-180
	Velocidad estable	s.p.m	130
Carrera		mm	60
Altura de troquel		mm	200
Ajuste de corredera		mm	50
Dimensiones de corredera		mm	300×220×50
Dimensiones de almohadilla		mm	680×300×70
Hueco de palanca		mm	38.1
Motor principal		kw	2.2
Dispositivo de ajuste de corredera		HP	Manual
Presión de aire		kg/cm2	6
Precisión			GB(JIS) 1 clase
Dimensiones de prensa		mm	1236×830×1920
Peso de prensa		Ton	1.8

Nombre		Modelo	APA-25A
Tipo		Ton	Tipo V
Capacidad			25
Punto de tonelaje nominal		mm	3.2
Carreras por minuto	Velocidad	s.p.m	60-140
	Velocidad estable	s.p.m	110
Carrera		mm	80
Altura de troquel		mm	195
Ajuste de corredera		mm	50
Dimensiones de corredera		mm	300×220×50
Dimensiones de almohadilla		mm	680×300×70
Hueco de palanca		mm	38.1
Motor principal		kw	3.7
Dispositivo de ajuste de corredera		HP	Manual
Presión de aire		kg/cm2	6
Precisión de prensa			GB(JIS) 1 clase
Dimensiones de prensa		mm	1280×850×2200
Peso de prensa		Ton	2.1
Capacidad de cojín		Ton	-
Carrera de cojín		mm	-
Área de cojín		mm2	-

Nombre		Modelo	APA-25
Tipo		Ton	Tipo V	Tipo H
Capacidad			25
Punto de tonelaje nominal		mm	3.2	1.6
Carreras por minuto	Velocidad	s.p.m	60-140	130-200
	Velocidad estable	s.p.m		110
Carreras		mm	70	30
Altura de troquel		mm	195	215
Ajuste de corredera		mm		50
Area de corredera		mm	300×220×50
Area de almohadilla		mm	680×300×70
Hueco de palanca		mm	38.1
Motor principal		kw	3.7
Dispositivo de ajuste de corredera		HP	Manual
Presion de aire		kg/cm2	6
Presición de prensa			GB(JIS) 1 clase
Dimensiones de prensa		mm	1280×850×2200
Peso de prensa		Ton	2.1

Nombre		Modelo	APA-35
Tipo		Ton	Tipo V	Tipo H
Capacidad			35
Punto de tonelaje nominal		mm	3.2	1.6
Carreras por minuto	Velocidad	s.p.m	40-120	110-180
	Velocidad estable	s.p.m		85
Carreras		mm	70	40
Altura de troquel		mm	220	235
Ajuste de corredera		mm	55
Area de corredera		mm	360×250×50
Area de almohadilla		mm	800×400×70
Hueco de palanca		mm	38.1
Motor principal		kw	3.7
Dispositivo de ajuste de corredera		HP	Manual
Presion de aire		kg/cm2	6
Presicion de prensa			GB(JIS) 1 clase
Dimension de prensa		mm	1380×900×2400
Peso de prensa		Ton	3
Capacidad de cojin		Ton	2.3
Carrera de cojin		mm	50
Area efectiva de cojin		mm2	300×230

Nombre		Modelo	APA-45
Tipo		Ton	Tipo V	Tipo H
Capacidad			45
Punto de tonelaje nominal		mm	3.2	1.6
Carreas por minuto	Velocidad	c.p.m	40-100	100-150
	Velocidad estable	c.p.m	75
Carrera		mm	80	50
Altura de troquel		mm	250	265
Ajuste de corredera		mm	60
Área de corredera		mm	400×300×60
Área de almohadilla		mm	850×440×80
Hueco de palanca		mm	38.1
Motor principal		kw	5.5
Dispositivo de ajuste de corredera		HP	Manual
Presión de aire		kg/cm2	6
Precisión de prensa			GB(JIS) 1 clase
Dimensión de prensa		mm	1600×950×2500
Peso de prensa		Ton	3.8
Capacidad de cojín		Ton	2.3
Carrera de cojín		mm	50
Área efectiva de cojín		mm2	300×230

Nombre		Tipo	APA-60		APA-80		APA-110		APA-160		APA-200		APA-260
Modelo		Ton	Tipo V	Tipo H	Tipo V	Tipo H	Tipo V	Tipo H	Tipo V	Tipo H	Tipo V	Tipo H	Tipo V	Tipo H
Capacidad			60		80		110		160		200		260
Punto de tonelaje nominal		mm	4	2	4	2	6	3	6	3	6	3	7	3.5
Carreras por minuto	Velocidad	c.p.m	35 - 90	80 - 120	35 - 80	80 - 120	30 - 60	60 - 90	20 - 50	40 - 70	20 - 50	50 - 70	20 - 40	40 - 50
	Velocidad estable	c.p.m	65		65		50		35		35		30
Carrera		mm	120	60	150	70	180	80	200	90	200	100	250	150
Altura de troquel		mm	310	340	340	380	360	410	460	510	460	510	500	550
Ajuste de corredera		mm	75		80		80		100		110		120
Área de corredera		mm	500×360×70		560×420×70		650×470×80		700×550×90		850×630×90		950×700×100
Área de almohadilla		mm	900×500×80		1000×550×90		1150×600×110		1250×800×140		1400×820×160		1500×840×180
Hueco de palanca		mm	50		50		50		65		65		65
Motor principal		kw	5.5		7.5		11		15		18		22
Dispositivo de ajuste de corredera		HP	Manual
Presión de aire		kg/cm2	6		6		6		6		6		6
Precisión de prensa			GB(JIS) 1 clase		GB(JIS) 1 clase		GB(JIS) 1 clase		GB(JIS) 1 clase		GB(JIS) 1 clase		GB(JIS) 1 clase
Dimensiones de prensa		mm	1600×1000×2800		1800×1180×2800		1900×1300×3200		2300×1400×3800		2615×1690×4075		2780×1850×4470
Peso de prensa		Ton	5.6		6.5		9.6		16		23		32
Capacidad de cojín		Ton	3.6		3.6		6.3		10		14		14
Carrera		mm	70		70		80		80		100		100
Área efectiva de cojín		mm2	350×300		450×310		500×350		650×420		710×480		810×480

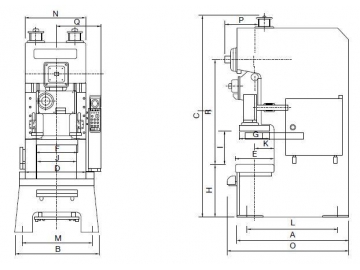

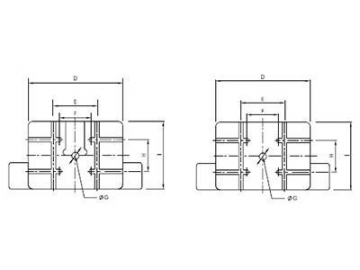

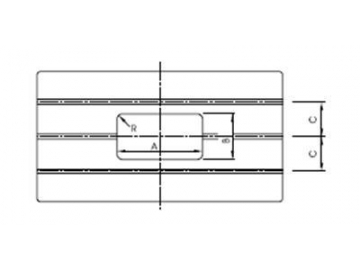

Dimensiones externas

Configuración

Standard	Opcional
Protección hidráulica de sobrecarga	Convertidor
Dispositivo manual de ajuste de corredera (TP menor a 60)	Embrague húmedo y frenos de alto rendimiento

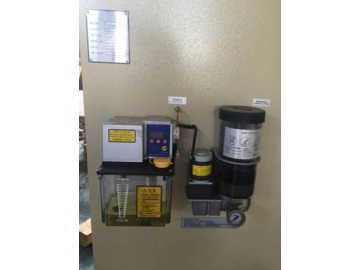

Dispositivo de ajuste de corredera (TP mayor a 60 )	Sistema eléctrico de lubricación automática
Indicador mecánico de altura de troquel (TP menor a 60 )	Dispositivo neumático de cojín de troquel
Indicador eléctrico de altura de troquel (TP mayor a 60 )	Interruptor de pie
Equilibrador	Dispositivo de cambio rápido de troquel (Elevador de troquel, abrazadera y brazo de troquel)
Interruptor de cámara giratoria	Dispositivo de freno de corredera
Indicador de ángulo de cigüeñal	Detección de atasco
Contador electrónico de carreras	Fuente de alimentación
Receptáculo de fuente de aire	Montura de prensa auto vibrante
Dispositivo de seguridad ante aplastamiento	Dispositivo de seguridad fotoeléctrico
Equipo de soplado	Iluminación de troquel
Caja de herramientas de mantenimiento	Sistema táctil de conteo
	Alimentador automático (Alimentador, bastidor, máquina de corrección)
	Brazo mecánico

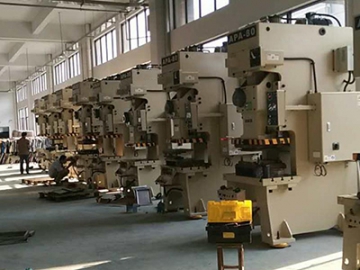

Fábrica
