MICRO-T400
Torno CNC de ultraprecisión con descentramiento del husillo ≤0.2μm para ofrecer una redondez ≤0.5μm y un acabado superficial Ra ≤0.02μm
El torno CNC de alta precisión MICRO-T400 está construido con una estructura de bancada inclinada monohusillo de fundición mineral y un diseño compacto. Integra tecnología de husillo integrado con presión estática, guías hidrostáticas, contrapunto hidrostático y sistemas de accionamiento de alta precisión (husillos de bolas de ultraprecisión o motores lineales), con una cama (bed) resistente a vibraciones y deformaciones. Este torno CNC de ultraprecisión trabaja con materiales endurecidos de 58-68 HRC y es apto para aplicaciones en los sectores aeroespacial, óptico, de rodamientos, husillos de bolas, hidráulico, automotriz y fabricación de moldes de precisión.
Características
- Utiliza una torreta servo de alta precisión importada de Italia con indexación de herramientas más rápida. El posicionamiento de la torreta se logra mediante un acoplamiento de engranaje frontal de alta precisión con sujeción hidráulica, lo que garantiza una alta precisión de posicionamiento, cero holgura, sin desgaste y bajo nivel de ruido.
- El husillo hidrostático proporciona una excentricidad de <0.2μm y una alta rigidez estática, superando con creces la precisión de los husillos con rodamientos convencionales. La MICRO-T400 alcanza una redondez de ≤0.5μm y una rugosidad superficial Ra de ≤0.02μm, lo que permite el torneado en duro, el torneado de precisión y la capacidad de tornear en lugar de rectificar.

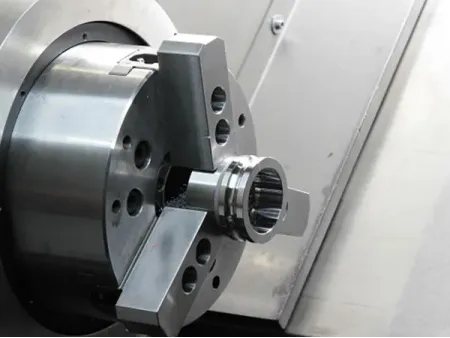

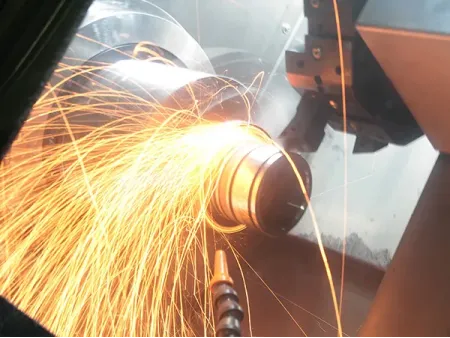

Vista de la muestra
Especificaciones técnicas
| Máx. giro sobre la cama (mm) | 400 |
| Diámetro máximo de torneado (piezas de disco) (mm) | 300 |
| Diámetro máximo de torneado (piezas de eje) (mm) | 150 |
| Longitud máxima de giro (mm) | 320 |
| Peso máximo (incluido el accesorio) (kg) | 80 |
| Diámetro del mandril (mm) | 200 (8 inch) |
| Potencia del husillo (kW) | 18.4 |
| Rango de velocidad del husillo (r/min) | 100–4000 |
| Descentramiento del husillo (μm) | < 0.2(0.1) |
| Par nominal (N.m) | 42–47 |
| Recorrido del eje X (mm) | 200 |
| Recorrido del eje Z (mm) | 350 |
| Precisión de posicionamiento del eje X/Z (μm) | 3 (opcional 1) |
| Repetibilidad del eje X/Z (μm) | 1.5 (opcional 0.2) |
| Sistema CNC | FANUC Oi-TF Plus (opcional GSK) |
