Prensa de estampado de láminas metálicas de alta precisión APE 160-400

Solicite un presupuesto

Nosotros: http://machinerychina.es/1-4-160-400ton-precision-metal-stamping-press.html

Características

La prensa de estampado para láminas metálicas APE se diseñó y fabricó con placas de acero de alta calidad soldado. La máquina tiene precisión y confiabilidad luego de eliminar la tensión interna del material.
Los dos balanceadores simétricos se utilizan para garantizar la estabilidad en funcionamiento.
El ajuste de altura de troquel de precisión tiene 0.1 mm de altura, así la prensa se puede operar de forma segura, conveniente y confiable.
Las partes como el eje flexionado, juego de engranajes, biela, etc. Tienen gran integridad y resistencia abrasiva luego de ser anodizado y esmerilado.
Freno y embrague sensitivos y confiables, excelentes electroválvulas y protector de sobrecarga que garantizan la precisión y seguridad de la puesta en marcha y freno de la corredera.
Esta cara recta del marco de la prensa posee un bastidor integrado que los hace apto para procesar matrices progresivas de forma precisa.
La prensa evita el defecto que generan las prensas en C reduciendo costos durante el proceso metalúrgico
Cuenta con embrague de alto torque que le da una larga vida útil y bajos costos de mantenimiento.
Sistema de control electrónico multifunción que resulta una excelente opción en cuento a seguridad.

Especificaciones técnicas

Especificaciones	Modelo	APE-160
Modelo	Ton	S	H
Punto de tonelaje nominal	mm	6	3
Carreras	mm	180	130
Carreras por minuto	c.p.m	30-55	40-85
Altura de troquel	mm	450	400
Ajuste de corredera	mm	100
Área de corredera	mm	1600 × 650
Área de almohadillas	mm	1800 × 760
Apertura de corredera	mm	700 × 450
Motor principal	Kw	15
Dispositivo de ajuste de corredera	Kw × P	0.75× 4
Presión de aire	kg/cm2	5
Precisión de prensa		GB(JIS) 1 clase

Especificaciones	Modelo	APE-200
Modelo	Ton	S	H
Punto de tonelaje nominal	mm	6	3
Carrera	mm	250	150
Carrera por minuto	c.p.m	20-50	35-70
Altura de troquel	mm	500	450
Ajuste de corredera	mm	120
Área de corredera	mm	1850 × 750
Área de almohadilla	mm	2200 × 940
Apertura de corredera	mm	900 × 600
Motor principal	Kw	18
Dispositivo de ajuste de corredera	Kw × P	0.75× 4
Presión de aire	kg/cm2	5
Precisión de la prensa		GB(JIS) 1 clase

Especificaciones	Modelo	APE-250
Modelo	Ton	S	H
Punto de tonelaje nominal	mm	7	3
Carrera	mm	280	170
Carreras por minuto	c.p.m	20-40	30-60
Altura de troquel	mm	550	450
Ajuste de corredera	mm	120
Área de corredera	mm	2100 × 900
Área de almohadilla	mm	2500 × 1000
Apertura de corredera	mm	900 × 600
Motor principal	Kw	22
Dispositivo de ajuste de corredera	Kw × P	1.5× 4
Presión de aire	kg/cm2	5
Precisión de prensa		GB(JIS) 1 clase
Especificaciones	Modelo	APE-300

Especificaciones	Modelo	APE-300
Modelo	Ton	S	H
Punto de tonelaje nominal	mm	7	3
Carrera	mm	300	170
Carrera por min	c.p.m	20-35	30-50
Altira de troquel	mm	550	450
Ajuste de corredera	mm	120
Área de corredera	mm	2200 × 900
Área de almohadilla	mm	2500 × 1000
Apertura de corredera	mm	900 × 600
Motor principal	Kw	30
Dispositivo de ajuste de corredera	Kw × P	1.5 × 4
Presión de aire	kg/cm2	5
Precisión de prensa		GB(JIS) 1 clase

Especificaciones	Modelo	APE-400
Modelo	Ton	S	H
Punto de tonelaje nominal	mm	7
Carrera	mm	300
Carrera por minuto	c.p.m	20-30
Altura de troquel	mm	550
Ajuste de corredera	mm	120
Área de corredera	mm	3100 × 1000
Área de almohadilla	mm	3200 × 1000
Apertura de corredera	mm	900 × 600
Motor principal	Kw	30
Dispositivo de ajuste de corredera	Kw × P	1.5 × 4
Presión de aire	kg/cm2	5
Precisión de prensa		GB(JIS) 1 clases

Configuraciones estándar y opcionales

Estandar	Opcional
Freno y embrague secos de alto rendimiento	Freno y embrague de alto rendimiento
Sistema operative Kiston	Amortiguadores
Selección de modo de operación apagado/avance lento	Vs motor
Seguridad en carrera única/ continua	Pantalla táctil
Protector de sobrecarga hidráulico	Cortina de iluminación de seguridad
Detector de sobre exigencia	Dispositivo de freno de corredera
Electroválvula dual	Circuito de reversa en motor principal
Detector de atascos	Interruptor de pie
Ajuste de corredera motorizado	Bloqueo de troquel por seguridad con enchufe
Indicador digital de altura de troquel (unidad 0.1mm)	Pulsador portátil de dos manos
Bomba de grasa motorizada	Inversor
Contador de 6 dígitos	Montura anti vibración
Contador preestablecido de 6 dígitos	Sistema de cambio rápido de troquel
Contador para mantenimiento 4 dígitos	Sujetador de troquel superior
Contador de vida útil 6 dígitos	Sujetador de troquel inferior
Interruptor electrónico de cámara giratoria (6 canales independientes)	Elevador de troquel
Expulsor de aire ½" de un canal	Brazo de troquel
Receptáculo de fuente de aire ½" dos canales	Pernos de anclaje y placas de cimentación
Circuito de detección de atascos	Equipo de alimentación automática
Receptáculo de potencia (disponible solo para fuente de fase única de 110V)	Alisador NC con desbobinador cw (3 en 1)
	Alimentador de rodillos NC
	Alisador y desbobinador (2 en 1)
	Alisador

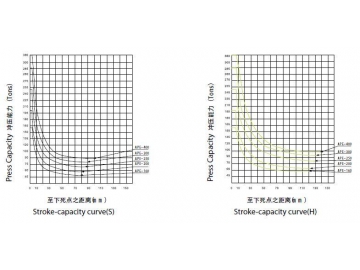

Curva de capacidad

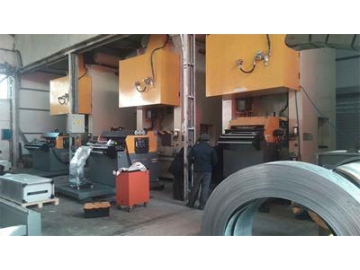

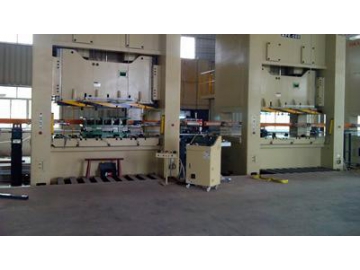

Prensa de estampado de metales para cliente
