Relé electromagnético miniatura NNC66A

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-1-2-nnc66a-miniature-electromagnetic-relay.html

Este relé electromagnético miniatura NNC66A se emplea en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático, entre otras aplicaciones.

Características

Contacto de alta capacidad de potencia: 7A .10A
El relé electromagnético miniatura NNC66A se puede soldar directamente sobre la placa de circuito impreso.

Certificados

CCC: 2011010303478445
CE: 5397070516
CQC: CQC14002106703
TUV: R50301238
UL:E235027

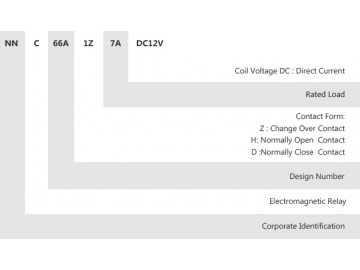

Descripción del modelo

Parámetros del contacto

Tipo de contacto	1Z,1H,1D
Carga del contacto	7A	10A
Tensión de conmutación máxima	277VAC 7A 30VDC 7A	277VAC 10A 30VDC 10A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC6V	DC12V	DC24V	DC48V
Corriente nominal (± 10%) mA	60	30	15	7.5
Resistencia de la bobina (± 10%)	100	400	1600	6400
Consumo de potencia nominal W	0.36W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal x 110%
Voltaje nominal V	DC6V	DC12V	DC24V	DC48V
Corriente nominal (± 10%) mA	75	37	19	9
Resistencia de la bobina (± 10%)	80	324	1263	5333
Consumo de potencia nominal W	0.45W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal x 110%

Relé electromagnético miniatura NNC66A

Tiempo de entrada		10ms
Tiempo de desconexión		5ms
Tensión soportada	Entre los contactos homopolares	1100VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	/
	Entre los contactos y la bobina	1800VAC/1min (1mA de corriente residual)
Peso		Cerca de 10g

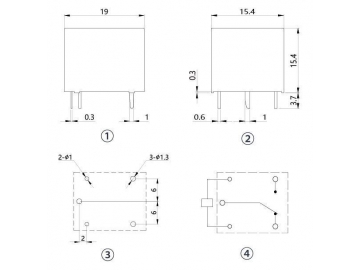

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
