Máquina automática para fabricar bloques y ladrillos T10
Descripción

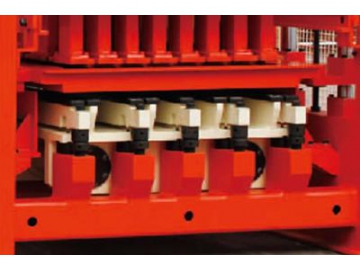

Esta máquina automática para producción de bloques T10 cuenta con un sistema vibratorio de conversión de frecuencia con motores superiores e inferiores. Cuenta con dos motores Siemens 7.5 KW para la vibración inferior y dos motores MVSI de 5.5 KW para la vibración superior.

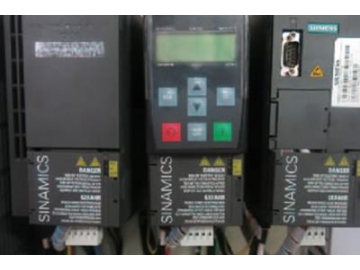

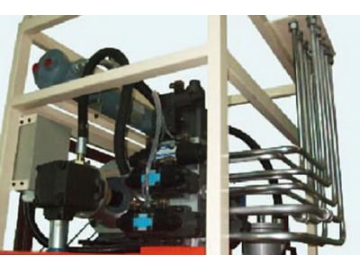

También, está equipado con convertidor de frecuencia y PLC S7 de Siemens, pantalla táctil y diversos componentes electrónicos fabricados por reconocidas compañías alemanas como Turck. Asimismo, su sistema hidráulico está compuesto por unidades modulares integradas importadas de Alemania e Italia, bomba Rexroth y motores ABB o Siemens.
Dimensiones generales (L x A x H)
5,200 x 2,300 x 2,960mm Con dispositivo de doble cara
3,200 x 2,300 x 2,960mm Sin dispositivo de doble cara
Productos de hormigón: 50-300mm de altura
Tamaño del palé: 1,200x870mm
Máxima área de producción: 1,100x820mm
| Principales especificaciones técnicas | |
| Producción por molde | 10 piezas por molde (bloque hueco: 400×200×200mm) |
| 54 piezas por molde (bloque sólido: 240×115×53mm) | |
| 27 piezas por molde (bloque entrelazado: 225×112.5×60mm) | |
| 35 piezas por molde (ladrillo holandés: 200×100× 60-80mm) | |
| Tiempo de ciclo | 15-25 segundos (depende del tipo de producto) |
| Producción por turno(8 horas de trabajo) | Bloque hueco (400×200×200mm): 14400-19200 piezas |
| Bloque sólido: (240×115×53mm): 77760-103680 piezas | |
| Bloques entrelazados: 240×115×90mm): 31104-38880 piezas | |
| Ladrillo holandés (200×100×60-80mm): 40320-645900 piezas. | |
| Frecuencia de vibración | 2940 vueltas/ por minuto o 50-60 Hz |
| Fuerza de vibración | 100kN |
| Potencia de los motores | 48kw |
| Dimensiones de la máquina | 5200×2300×2960mm (con dispositivo de doble cara) |
| 3200×2300×2960mm (sin dispositivo de doble cara) | |
| Volumen de la tolva | Material principal: 900L |
| Material frontal: 750L | |
| Tamaño del palé: | 1200×870mm |
| Área máxima de producción | 1100×820mm |
| Peso bruto | 50~300mm |
| Peso bruto | 9.0 T (sin dispositivo de doble cara) |
| 12T (con dispositivo de doble cara) | |
| Potencia total | 39.85kw |
| Materias primas | Piedra triturada, arena, cemento, polvo y cenizas de carbón, cenizas, escoria, grava, perlita y otros residuos industriales. |
| Productos | Bloques de concreto, productos de mampostería sólidos / huecos / celulares, adoquines con o sin doble cara, celosías, productos de jardinería y paisajismo, losas, bordillos, bloques con hierba, bloques con pendiente, bloques entrelazados, etc. |
| Campos de aplicación | Adecuado para edificios, pavimentación de calles, plazas, jardines, áreas verdes, construcciones urbanas, etc. |
Los datos de capacidad son teóricos y dependen de la configuración de la máquina, el diseño de la mezcla, los agregados utilizados y otras condiciones ambientales.

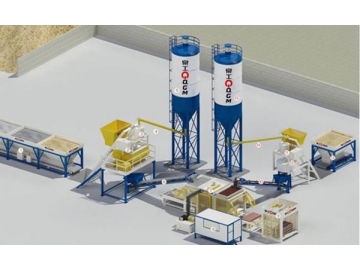

Línea de producción para fabricar bloques:

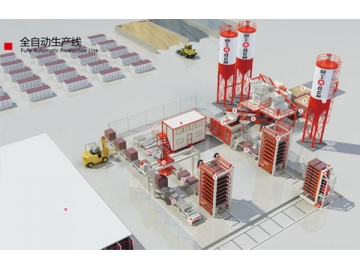

A. Línea de producción completamente automática: (requiere solo 5 trabajadores)
1. Silo
2. Tornillo sin fin
3. Sistema de pesaje del agregado
4. Sistema de pesaje del material de la cara
5. Mezcladoras para el material principal y el material de color
6. Banda transportadora
7. Máquina bloquera automática
8. Transportadora de bloques húmedos
9. Elevador
10. Carro transportador del producto
11. Descargador eléctrico
12. Transportador de bloques secos
13. Apilador
14. Almacén de palés
15. Transportadora de tanque
16. Dispositivo de reciclado de palés
17. Rotador de palés
18. Sala de control
19.Sala de curado
B. Línea de producción semi automática
1. Dosificador de tres contenedores
2. Mezclador del material principal
3. Sistema de pesaje de agua y cemento
4. Tornillo sin fin
5. Silo para el material principal
6. Cinta transportadora
7. Máquina bloquera automática
8. Sala de control
9. Apilador
10. Cinta transportadora del material frontal
11. Sistema de pesaje de agua y cemento
12. Mezclador para el material de la cara
13. Dosificador de un contenedor
14. Tornillo sin fin para el material frontal
15. Silo para el material frontal

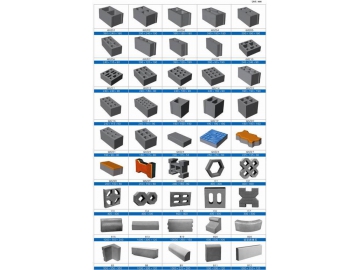

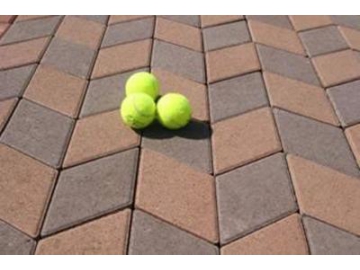

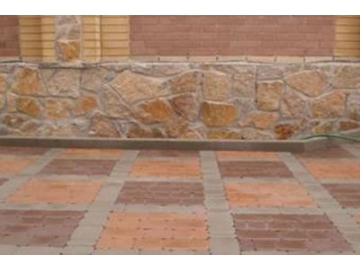

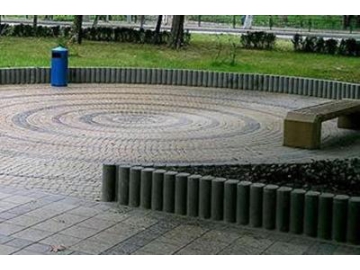

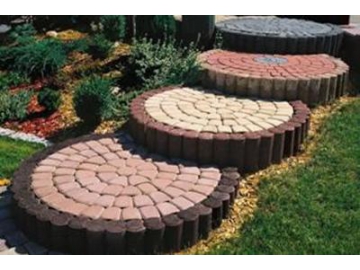

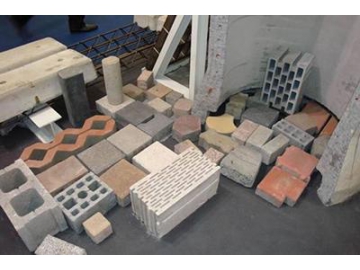

Muestras de productos
La bloqueadora de concreto T10 puede fabricar diversos bloques como: bloques estándar de hormigón, bloque sólido o hueco, adoquines con o sin color en la superficie, losas, bordillos, bloques entrelazados, bloques para jardín y paisajismo, etc. Presentamos algunos ejemplos a continuación.
