Solicite un presupuesto
Aplicaciones:

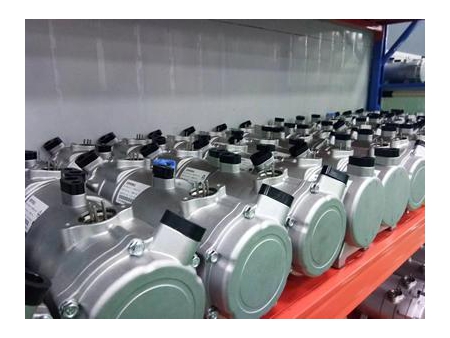

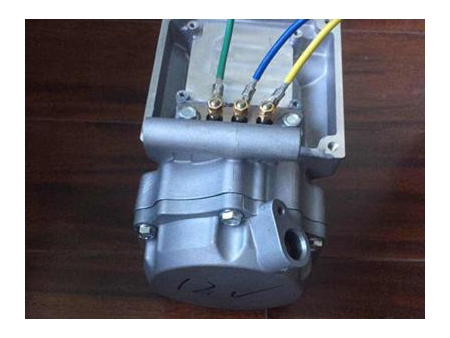

Este terminal o borne hermético 12V - 24V se usa principalmente en compresores eléctricos de 12V - 24 V que requieren hermeticidad, aislamiento eléctrico y resistencia a altas presiones mientras establecen conexiones eléctricas.

Materiales:
Cuerpo: C45
Pin: C45 y 446SS núcleo de cobre, pin de alta potencia.
Cristal: vidrio fundido a alta temperatura
Cerámica: #99

Proporcionamos servicio personalizado de varios tipos de terminales herméticos de acuerdo con sus requerimientos. A continuación, describimos las características de nuestro borne hermético:
  • Buen aislante: prueba estática a 500 VDC, aislamiento superior a 5000 MΩ
  • Hermeticidad: permanece hermético a 2.5MPa
  • Resistencia a altas tensiones: más de 2000 VCA, fuga de corriente inferior a 0,5 mA
  • Resistencia a la corrosión: con referencia al estándar de niebla GB / T2423.17, sobrepasa el nivel 8
  • Resistente a varios refrigerantes: R114a, R410a, R22 y CO2
  • Resistente al choque de calor y de frío: funciona con temperaturas de -40 grados a 300 grados Celsius
Proceso de Sinterización
  • 1.Recepción de los materiales
  • 2.Inspección de entrada
  • 3.Grabado con aguja de acero
  • 4.Eliminación de aceite de la tapa metálica
  • 5.Montaje y sinterización
  • 6.Inspección de hermeticidad
  • 7.Recubrimiento químico con níquel
  • 8.Soldadura
  • 9.Proceso de silicio
  • 10.Inspección de las propiedades eléctricas
  • 11.Inspección física
  • 12.Inspección de control de calidad
  • 13.Embalaje
  • 14.Envío

Tratamiento de la superficie:
Empleamos la técnica de galvanoplastia amigable con el medio ambiente, que es un niquelado no electrolítico con un espesor de 3-5 μm. La capa de níquel no contiene sustancias peligrosas como mercurio, plomo, cadmio o cromo, cumpliendo así con los estándares de la Unión Europea. Además, esta técnica pasó la prueba ambiental de la SGS.

  • Capacidad de resistencia a la corrosión: después de una prueba de 12 horas con 5% de rocío salino, el área oxidada no debe exceder el 5% del área total de acuerdo con la norma de ISO 9227-2017.
  • Prueba salina estándar: GB/T2423.17, IEC60068-2-11, ISO4628-3

Las tablas a continuación muestran todos los modelos del terminal hermético 24V para compresor de aire acondicionado de 24 V que hemos fabricado previamente.

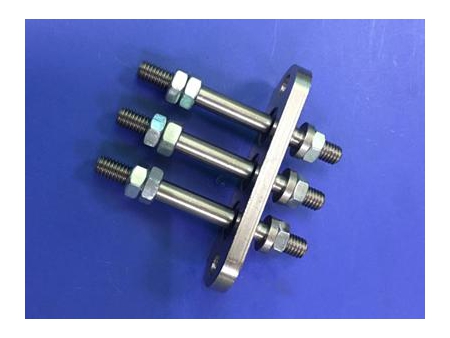

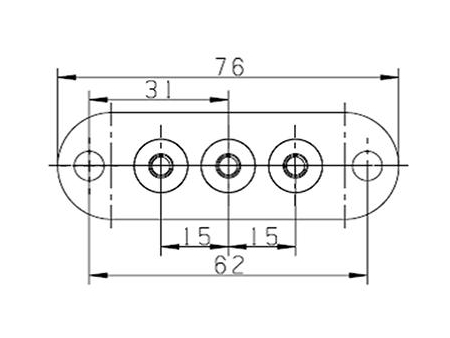

Terminal hermético 12V - 24V SC-4-84 para compresor de aire acondicionado de autos
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-4-84 5mm 15mm Φ5.5mm 42.5mm 62mm Rosca M5 Rosca M5 Niquelado no electrolítico 60A

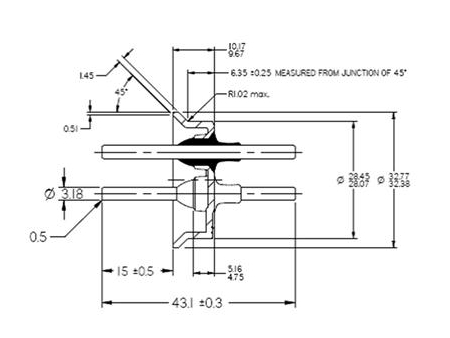

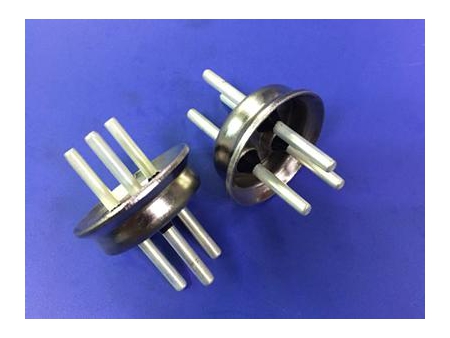

Terminal hermético 12V - 24V SC-1-GY00C para compresor de aire acondicionado de autos
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-1-GY00C 1.45mm 11.66mm Φ3.18mm 43.1mm Anillo de ajuste Inserción directa Inserción directa Niquelado no electrolítico 60A

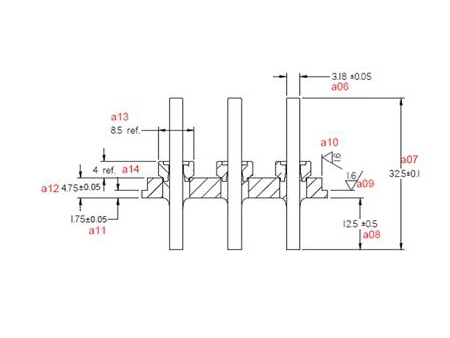

Terminal hermético 12V - 24V SC-4-27C para compresor de aire acondicionado de autos
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-4-27C 4.75mm 14mm Φ3.18mm 32.5mm Anillo de ajuste Inserción directa Inserción directa Niquelado no electrolítico 60A

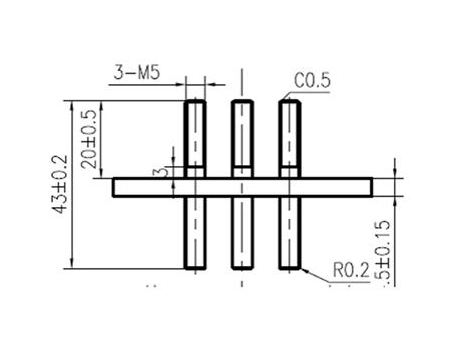

Terminal hermético 12V - 24V SC-4-85 para compresor de aire acondicionado de autos
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-4-85 4.5mm 12mm Φ5.0mm 43mm 51mm Inserción directa Rosca M5 Niquelado no electrolítico 60A

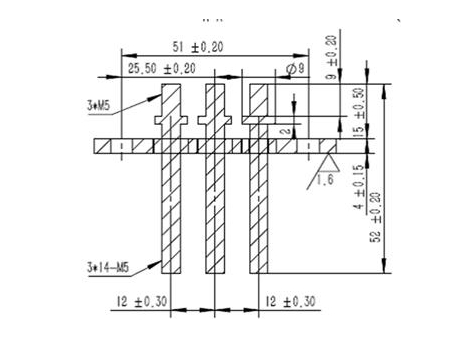

Terminal hermético 12V - 24V SC-4-96104 para compresor de aire acondicionado de autos
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-4-96104 4mm 12mm Φ5.0mm 52mm 51mm Rosca M5 Rosca M5 Niquelado no electrolítico 60A

Terminal hermético 12V - 24V SC-1-635I para compresor de aire acondicionado de autos
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-1-635I 1.45mm 15.12mm Φ3.18mm 43.1mm Soldada Inserción directa Banda bimetálica Niquelado no electrolítico 60A

Terminal hermético 12V - 24V SC-4-45 para compresor de aire acondicionado de autos
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-4-45 4.75mm 14mm Φ5.0mm 32.5mm Anillo de ajuste Rosca M5 Rosca M5 Niquelado no electrolítico 60A

Terminal hermético 12V - 24V SC-1-78SC para compresor de aire acondicionado de autos
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-1-78SC 1.45mm 11.66mm Φ3.18mm 40mm Soldada Inserción directa Banda bimetálica Niquelado no electrolítico 60A

Terminal hermético 12V - 24V SC-4-HQ00C para compresor de aire acondicionado de autos
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-4-HQ00C 4.0mm 12mm Φ3.18mm 49.3mm 51mm Inserción directa Inserción directa Niquelado no electrolítico 60A

Terminal hermético 12V - 24V SC-4-46M5 para compresor de aire acondicionado de autos
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-4-46M5 4.0mm 12mm Φ5.0mm 42.5mm 53mm Rosca M5 Rosca M5 Niquelado no electrolítico 60A

Terminal hermético 12V - 24V SC-4-3.2M4 para compresor de aire acondicionado de autos
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-4-3.2M4 4.0mm 12mm Φ5.0mm 49.3mm 51mm Inserción directa 3.2 Rosca M4 Niquelado no electrolítico 60A

Terminal hermético 12V - 24V SC-1-70C para compresor de aire acondicionado de autos
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-1-70C 1.5mm 11.66mm Φ3.18 mm 36.5mm Inserción directa 3.2 Conexión por cables Niquelado no electrolítico 60A
