Solicite un presupuesto
Aplicaciones:

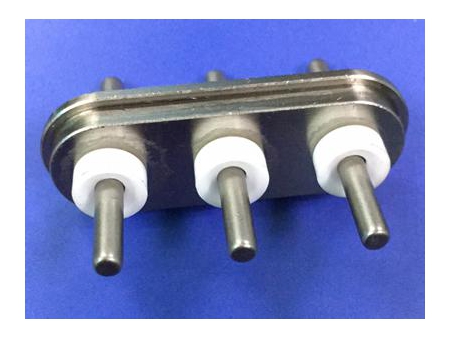

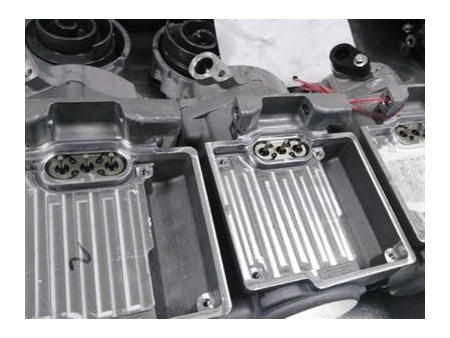

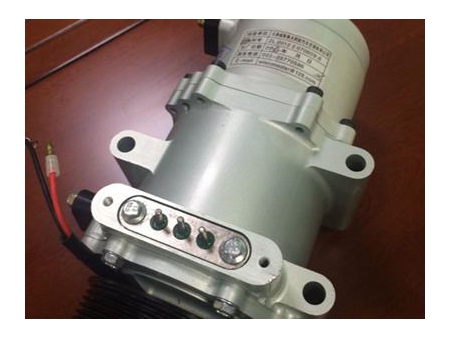

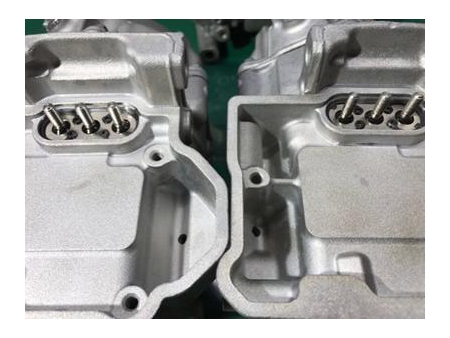

Este borne hermético 72V – 810V para compresor de aire acondicionado de automóviles se usa principalmente en compresores eléctricos de 72V – 810V que requieren hermeticidad, aislamiento eléctrico y resistencia a altas presiones mientras establecen conexiones eléctricas.

Materiales:
Cuerpo: C45, SAPH440, Q345B
Pin: 446SS 4J28
Cristal: vidrio fundido a alta temperatura
Cerámica: #99

Proporcionamos servicio personalizado de varios tipos de terminales herméticos de acuerdo con sus requerimientos. A continuación, describimos las características de nuestro borne hermético:
  • Buen aislante: prueba estática a 500 VDC, aislamiento superior a 5000 MΩ
  • Hermeticidad: permanece hermético a 2.5MPa
  • Resistencia a altas tensiones: más de 2000 VCA, fuga de corriente inferior a 0,5 mA
  • Resistencia a la corrosión: con referencia al estándar de niebla GB / T2423.17, supera el nivel 8
  • Resistente a varios refrigerantes: R114a, R410a, R22 y CO2
  • Resistente al choque de calor y de frío: funciona con temperaturas de -40 grados a 300 grados Celsius
Proceso de Sinterización
  • 1.Recepción de los materiales
  • 2.Inspección de entrada
  • 3.Grabado con aguja de acero
  • 4.Eliminación de aceite de la tapa metálica
  • 5.Montaje y sinterización
  • 6.Inspección de hermeticidad
  • 7.Recubrimiento químico con níquel
  • 8.Soldadura
  • 9.Proceso de silicio
  • 10.Inspección de las propiedades eléctricas
  • 11.Inspección física
  • 12.Inspección de control de calidad
  • 13.Embalaje
  • 14.Envío

Tratamiento de la superficie:
Usamos la técnica de galvanoplastia ecológica, que es un niquelado no electrolítico con un espesor de 3-5 μm. La capa de níquel no contiene sustancias peligrosas como mercurio, plomo, cadmio o cromo, cumpliendo así con los estándares de la Unión Europea. Además, esta técnica pasó la prueba ambiental de la SGS.

  • Capacidad de resistencia a la corrosión: después de una prueba de 12 horas con 5% de rocío salino, el área oxidada no debe exceder el 5% del área total de acuerdo con la norma de ISO 9227-2017.
  • Prueba salina estándar: GB/T2423.17, IEC60068-2-11, ISO4628-3

Las tablas a continuación muestran todos los modelos del Terminal hermético 72-810V para compresor de aire acondicionado que que hemos fabricado hasta ahora.

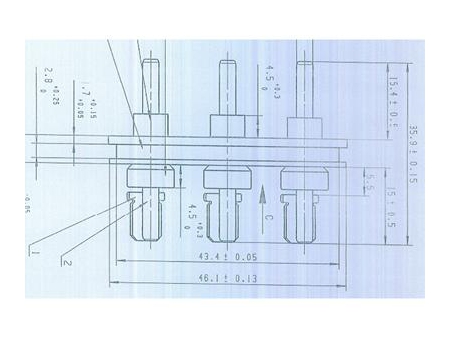

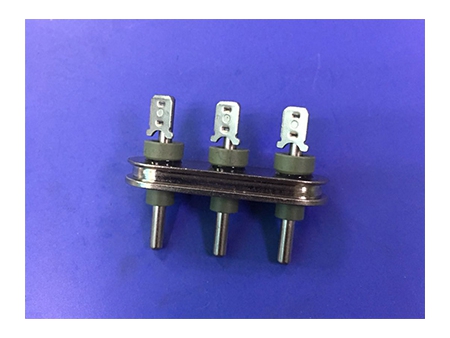

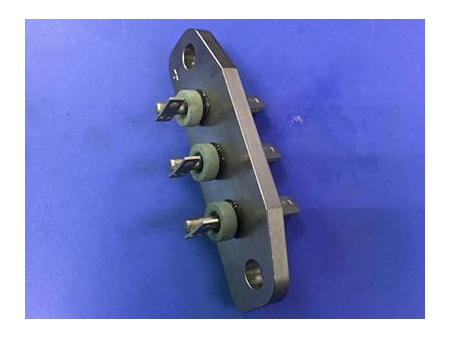

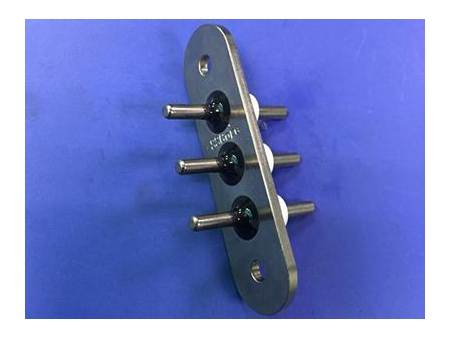

Terminal hermético 72V-810V, SC-4-39 para compresor de aire acondicionado de automóviles
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-4-39 5.4mm 15mm Φ3.18mm 35.9mm Anillo de ajuste Platina de inserción 6.4 Inserción directa Niquelado no electrolítico 30A

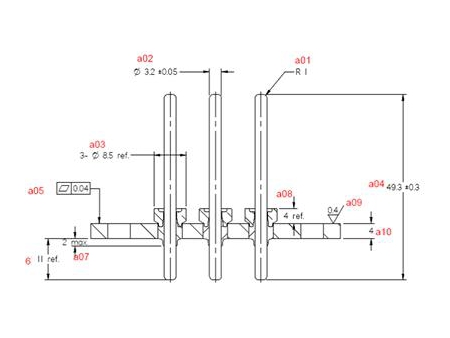

Terminal hermético 76V-810V, SC-4-HQ00 para compresor de aire acondicionado de automóviles
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-4-HQ00 4.0mm 12mm Φ3.18mm 49.3mm 51mm Inserción directa Inserción directa Niquelado no electrolítico 30A

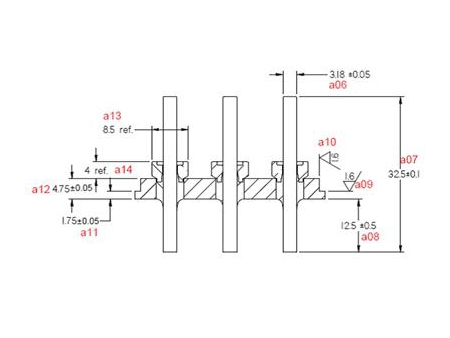

Terminal hermético 72V-810V, SC-4-27 para compresor de aire acondicionado de automóviles
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-4-27 4.75mm 14mm Φ3.18mm 32.5mm Anillo de ajuste Inserción directa Inserción directa Niquelado no electrolítico 30A

Terminal hermético 72V-810V, SC-4-24 para compresor de aire acondicionado de automóviles
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-4-24 4.5mm 15mm Φ3.18mm 31.2mm 57.6mm Platina de inserción 6.4 4.0 plate insertion Niquelado no electrolítico 30A

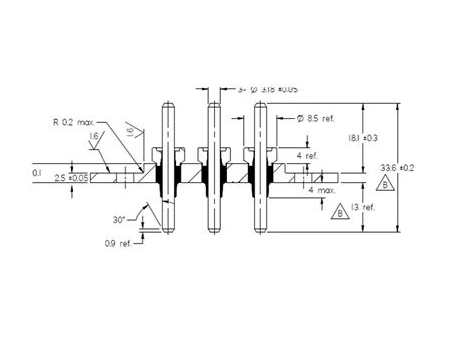

Terminal hermético 72V-810V, SC-4-36 para compresor de aire acondicionado de automóviles
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-4-36 5.0mm 12mm Φ3.18mm 33.6mm 46.5mm Inserción directa Inserción directa Niquelado no electrolítico 30A

Terminal hermético 72V-810V, SC-4-80 para compresor de aire acondicionado de automóviles
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-4-80 4.8mm 15mm Φ3.18mm 29.78mm Anillo de ajuste Platina de inserción 6.4 Inserción directa Niquelado no electrolítico 30A

Terminal hermético 72V-810V, SC-4-71 para compresor de aire acondicionado de automóviles
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-4-71 4.0mm 14mm Φ3.18mm 36.5mm Anillo de ajuste Inserción directa Inserción directa Niquelado no electrolítico 30A

Terminal hermético 72V-810V, SC-4-TQ00B para compresor de aire acondicionado de automóviles
Modelo Espesor del cuerpo Distancia entre los pines Diámetro externo del pin Longitud del pin Distancia entre los orificios Conexión de la terminal del motor Conexión de la terminal del controlador Tratamiento de superficie Corriente máxima
SC-4-TQ00B 4.0mm 12mm Φ3.18mm 51.5mm 51mm Inserción directa Platina de inserción 6.4 Niquelado no electrolítico 30A
